Tester uszkodzeń izolacji zewnętrznej kabla energetycznego 7500V metodą mostkową HV

Wprowadzenie

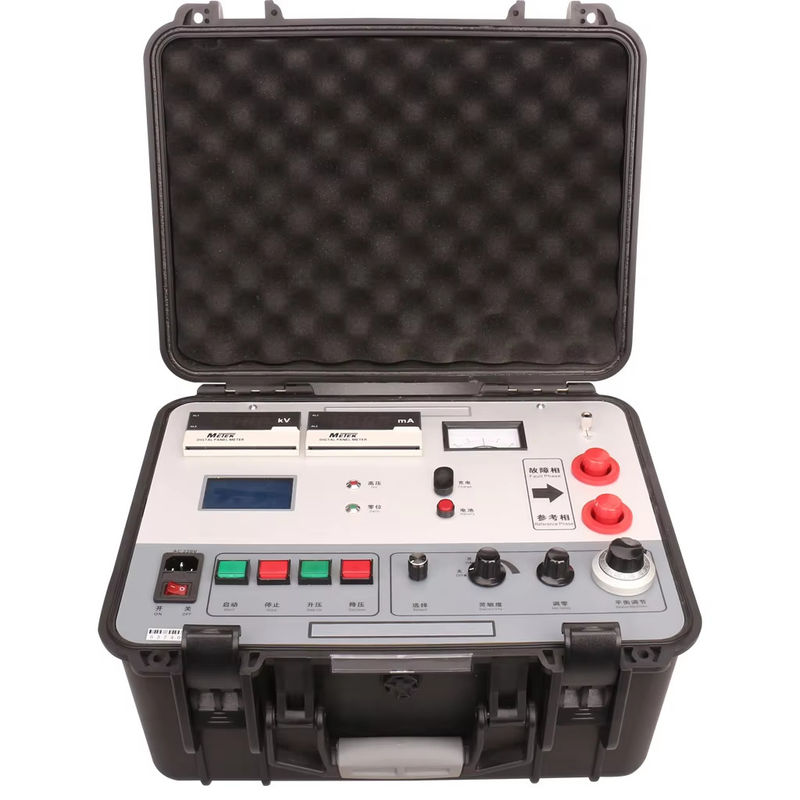

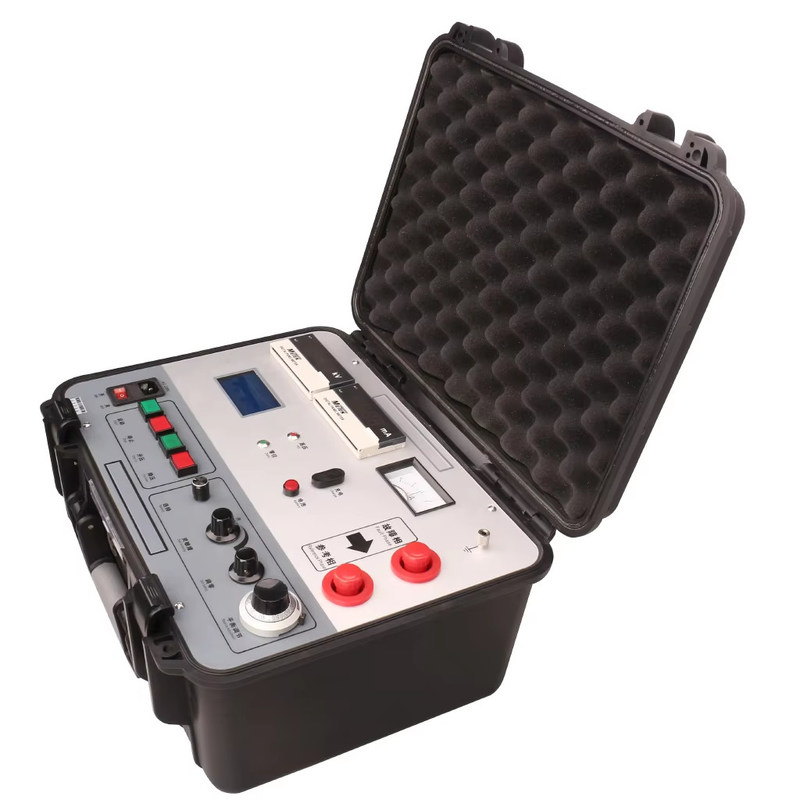

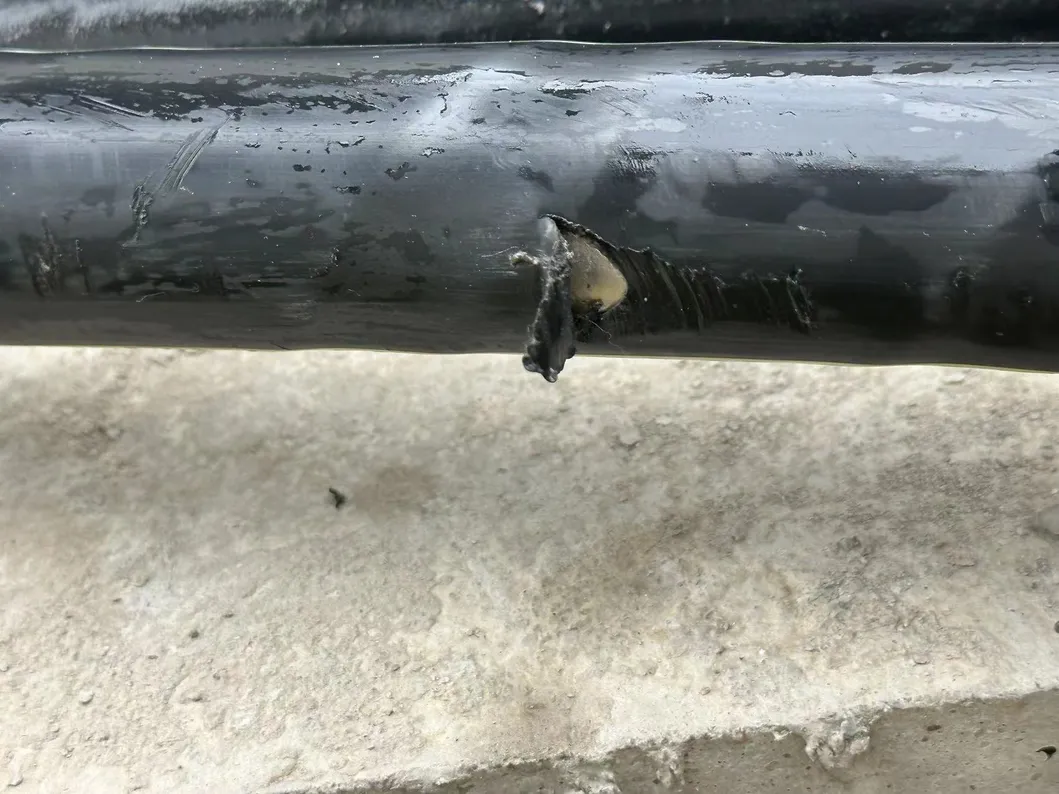

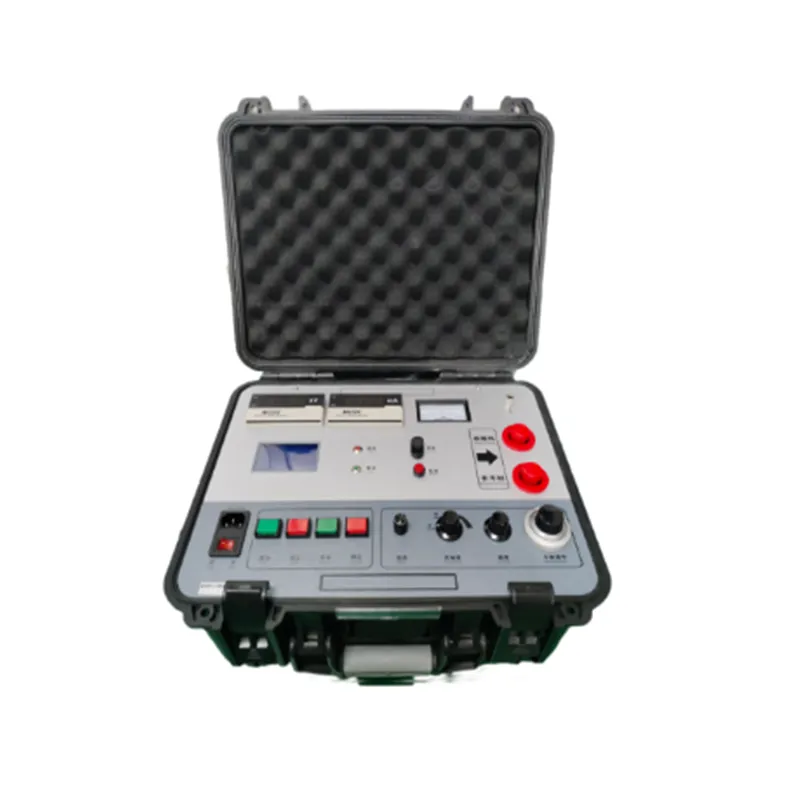

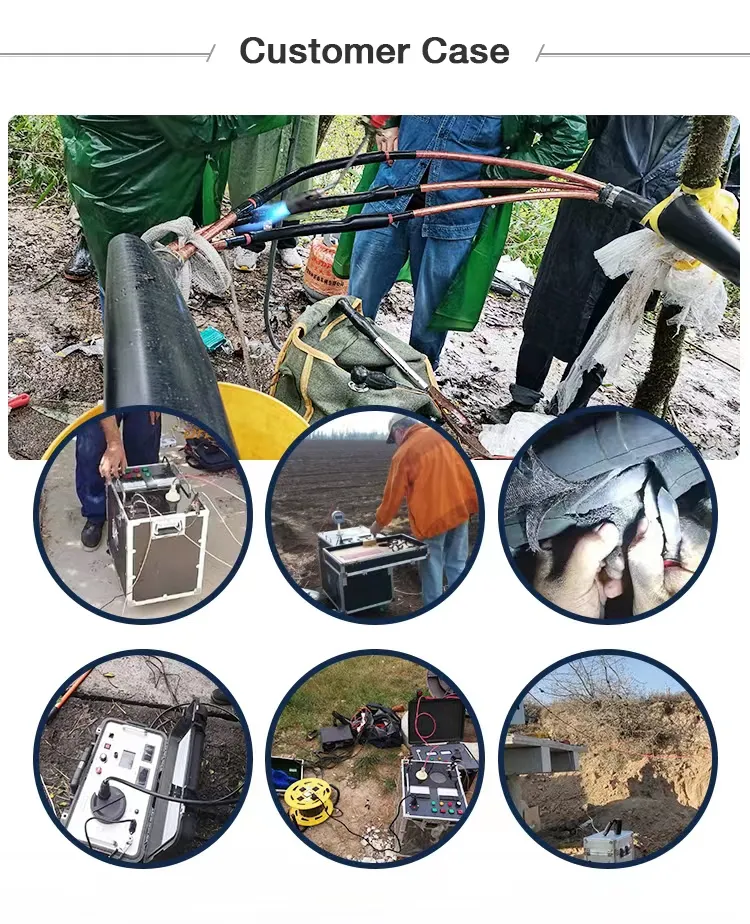

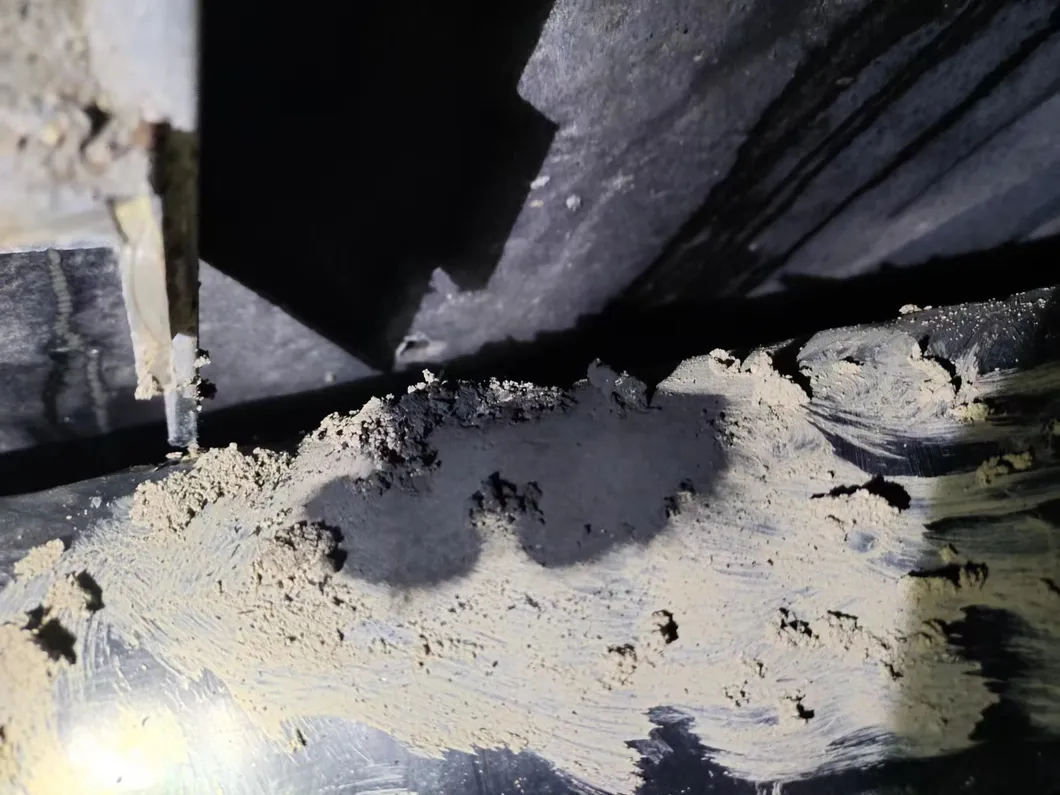

Tester uszkodzeń zewnętrznej osłony kabla XHHG521A został zaprojektowany w oparciu o zasadę mostka MURRAY i może być używany do lokalizowania punktów uszkodzeń różnych przewodów i kabli oraz punktów wadliwych, które nie mają przebicia, ale mają niskie wartości rezystancji izolacji.

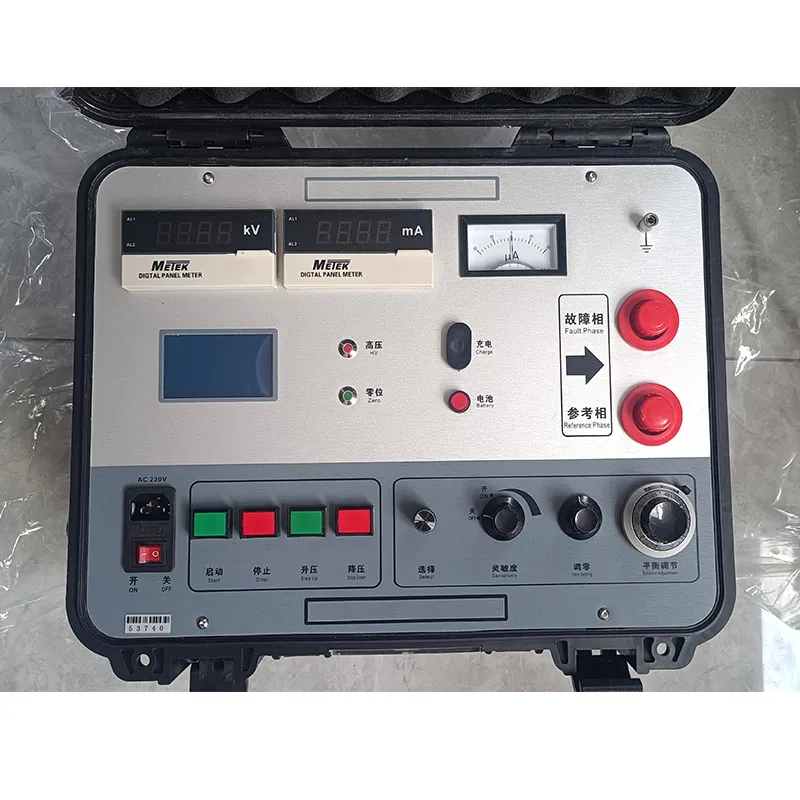

Urządzenie wykorzystuje regulator napięcia elektrycznego i transformator typu R do utworzenia wysokiego napięcia stałoprądowego, a obsługa przyciskiem może zwiększać lub zmniejszać napięcie. Napięcie bez obciążenia wynosi 7500V, prąd zwarciowy wynosi 100mA, a do wskazania równowagi stosowany jest wzmacniacz o wysokiej czułości i galwanometr. Tworzy zbalansowany mostek z potencjometrem proporcjonalnym, a całość umieszczona jest na wysokim potencjale. Kable pomiarowe to specjalnie zaprojektowany dwużyłowy gumowy kabel wysokiego napięcia. Zastosowano czteroprzewodową metodę pomiaru rezystancji, aby uniknąć błędów spowodowanych rezystancją przewodów. Cały panel jest na niskim potencjale. Obsługa jednym dotknięciem, wprowadź długość kabla i automatycznie oblicz odległość do uszkodzenia. Źródło wysokiego napięcia i mostek są zintegrowane w przenośnej skrzynce ochronnej. Dlatego urządzenie charakteryzuje się wysokim napięciem, niewielką wagą, łatwą obsługą i bezpiecznym użytkowaniem.

Mostki wysokiego napięcia są szczególnie odpowiednie dla
1. Punktu przebicia o wysokiej rezystancji kabla po ułożeniu, zwłaszcza liniowego punktu przebicia o wysokiej rezystancji, który jest trudny do przepalenia na niską rezystancję, np. liniowe przebicie o wysokiej rezystancji połączenia pośredniego kabla.
2. Punktu przebicia typu przeskoku. Po przebiciu źródło prądu stałego może utrzymać łuk, stabilny prąd przepływa przez mostek, a mostek ma wystarczającą czułość.
3. Wad, które jeszcze nie uległy przebiciu, ale mają niską rezystancję, takich jak wady izolacji wykryte za pomocą megomomierza, które mają niską rezystancję kabla, ale nie ulegają przebiciu przy napięciu roboczym.
