Wielofunkcyjny inteligentny tester identyfikacji kabli

Opis produktu

1Warunki wyjściowe i warunki pracy

2Specyfikacje nadajnika

505DS instrument identyfikacji kabli na żywo, znany również jako instrument identyfikacji kabli, wielofunkcyjny instrument identyfikacji kabli i inteligentny instrument identyfikacji kabli,jest przeznaczony dla inżynierów kabli zasilających i pracowników kablowych w celu rozwiązania problemów technicznych identyfikacji kabliUżytkownik może dokładnie zidentyfikować jeden z kabli docelowych spośród wielu kabli za pośrednictwem przyrządu, tak aby uniknąć przypadkowego piły kabli i powodowania poważnych wypadków.Identyfikacja kabla rozpoczyna się od działania na obu końcach kablaW celu zapewnienia dokładności podwójnego numeracji na obu końcach kabla instrument ten został zaprojektowany z wykorzystaniem technologii PSK połączonej z precyzyjnymi algorytmami.Bez względu na to, jak wiarygodna jest pamięć personelu na miejscu.Produkt ten posiada również funkcje identyfikacji kabli prądu stałego, identyfikacji kabli awarii zasilania, badania prądu zmiennego,i badania napięcia przemiennegoSkłada się z nadajnika, zacisku prądu nadającego, odbiornika i elastycznego zacisku prądu odbierającego.

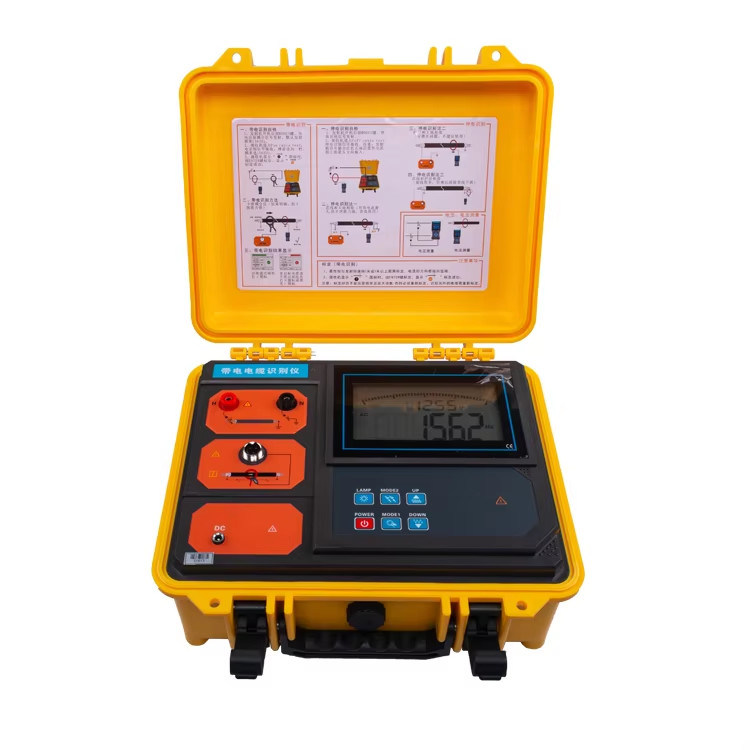

Odbiornik:Wbudowany wydajny akumulator litowy, automatyczne dopasowywanie impedancji,i automatyczna ochronaPrzekaźnik przyjmuje zintegrowany projekt specjalnego pudełka narzędziowego, wykorzystuje plastik polipropylenowy jako surowiec i dodaje nowe wypełniacze kompozytowe do jednorazowego formowania wtryskowego.sztywność, twardość, odporność na zużycie, odporność na ciepło i wydajność izolacji.białe podświetlenie, oraz dynamiczny sygnał emisji, który jest wyraźny na pierwszy rzut oka.

Klempa przenośna:Po zidentyfikowaniu kablu przenośnego, zacisk nadający łączy sygnał z nadajnika z kablem docelowym.Sygnał nadający płynie z kierunku wskazanego strzałką na zacisku nadawczymPodczas identyfikacji na żywo: użyj zacisków do sparowania prądów impulsowych, emituj cztery częstotliwości: 625Hz, 1562Hz, 2500Hz, 10kHz,parę do kabla docelowego (kabel docelowy to trójrodkowy kabel pancerny) przez nadajnik, i wstrzyknąć kompozytowe impulsy w rdzeniu kabla sygnał prądu,Prąd impulsowy generuje pole elektromagnetyczne wokół kabla docelowego dla odbiornika i elastycznego zacisk prądu do wykrywania i identyfikacji; ponieważ prąd impulsowy jest kierunkowy, wykrycie jest również kierunkowe.

W przypadku identyfikacji awarii zasilania:Bezpośrednio podłączony prąd impulsowy wyjściowy jest używany do wprowadzania sygnału kodowania prądu impulsowego do rdzenia kabla.Ten prąd generuje pole elektromagnetyczne wokół kabla docelowego dla odbiornika i elastyczny zacisk prądu do wykrycia, dekodowanie i identyfikacja; ponieważ prąd ma kierunkowość, więc wykrywanie jest również kierunkowe.

Odbiornik:Jest to urządzenie przenośne, 3,5 cali kolorowy ekran LCD, wbudowany szybki mikroprocesor, w połączeniu z precyzyjnymi algorytmami, do identyfikacji i odszyfrowania sygnału prądu impulsowego nadajnika,posiadający funkcję kalibracji siły sygnału do wyświetlania siły sygnału i wyników wykrywaniaWyrafinowany i intuicyjny; dynamiczny wyświetlacz barów w skali kolorystycznej, jasny na pierwszy rzut oka, pomyślny znak identyfikacji kabla, znak kontrolny kabla nie docelowego,może szybko i automatycznie zidentyfikować kabel docelowyW tym samym czasie zakres testowalnego napięcia wynosi AC 0,00V ~ 600V (50Hz / 60Hz), mierzalny zakres prądu przemiennego jest AC 0,00A ~ 5000A (50Hz / 60Hz), a mierzalna częstotliwość prądu to 45Hz ~ 70Hz.

Kształt:Jest to cewka Rockwell z doskonałą zdolnością śledzenia przejściowego, może szybko zidentyfikować prąd impulsowy generowany przez nadajnik,i nadaje się do grubych kabli lub przewodników o nieregularnym kształcie,Wewnętrzna średnica szczęki wynosi około 200 mm i może zacisnąć kable poniżej Φ200 mm, bez odłączenia testowanego obwodu, pomiar bez kontaktu, bezpieczny i szybki.

Uwaga specjalna:Ten instrument identyfikacji kabli ma zarówno funkcje identyfikacji kabli na żywo, jak i funkcje identyfikacji kabli awarii zasilania.Jest zabronione łączenie się z kablem..Identyfikacja kabli podłączonych do sieci jest stosowana tylko w przypadku trójrodkowych kabli opancerzonych.i kierunek sygnału wejściowego musi być spójny.
