TDR Lokalizator błędów kabli podziemnych Nowoczesna technologia do filtrowania sygnałów i przetwarzania danych

Szczegóły produktu:

Orzecznictwo:	CE, ISO

Szczegółowe informacje

Orzecznictwo:

CE, ISO

Model nr.:

XHGG502

niestandardowe:

niestandardowe

Kolor:

czarny

Pakiet transportowy:

Drewniane pudełko z pianką w środku

Znak towarowy:

TEST XZH

Pochodzenie:

Chiny Xi’an

Możliwość Supply:

1000 sztuk / rok

Dostosowanie:

Dostępne

Usługa posprzedażna:

Gwarancja

Gwarancja:

1 rok

Podkreślić:

High Light

Podkreślić:

Lokalizator usterek kabli TDR

Filtrujący sygnał TDR Lokalizator usterek kablowych

Wykrywacz usterek kabli podziemnych

Opis produktu

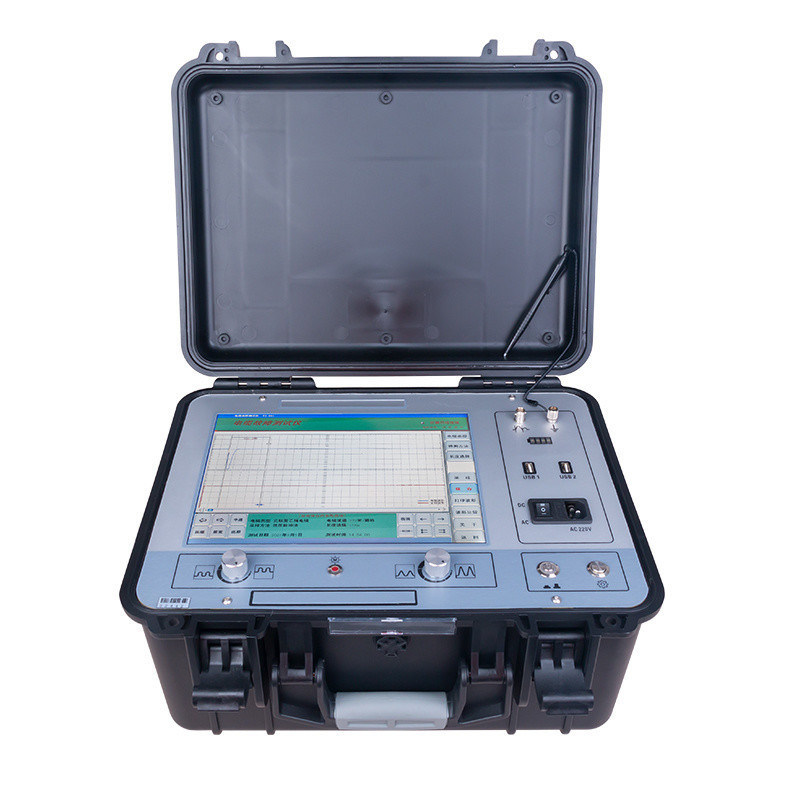

Lokalizator uszkodzeń kabli podziemnych XHGG502 TDR wykorzystuje przemysłowy, 12,1-calowy, dotykowy komputer typu all-in-one oraz prosty interfejs oprogramowania do realizacji testów interakcji człowiek-komputer. Zastosowano zintegrowane obwody i urządzenia klasy przemysłowej, wbudowany akumulator litowo-jonowy o dużej pojemności, stabilny i niezawodny, a także łatwy w użyciu.
Ten tester uszkodzeń kabli jest specjalnym instrumentem do pomiaru i analizy stanu kabli zasilających oraz odległości od uszkodzeń. Ten tester uszkodzeń kabli wykorzystuje połączenie nowoczesnej technologii elektronicznej i technologii komputerowej do realizacji filtrowania sygnału, akwizycji, przetwarzania danych, wyświetlania graficznego, analizy graficznej, w celu przeprowadzenia pomiaru prędkości kabla, testowania długości kabla, testowania odległości od uszkodzenia kabla.
Ten lokalizator uszkodzeń kabli nadaje się do uszkodzeń o niskiej rezystancji, zwarć, obwodów otwartych i rozłączeń kabli zasilających, wysokiej częstotliwości kabli koncentrycznych, kabli oświetlenia ulicznego i zakopanych przewodów z różnych materiałów o różnych przekrojach i różnych mediach, a także do wycieków o wysokiej rezystancji i błysków o wysokiej rezystancji. awaria sieci.
Zapraszamy do kontaktu w celu uzyskania dalszych informacji.

Nazwa produktu	Wstępny lokalizator uszkodzeń kabli podziemnych (TDR)
Model	XHGG502
MOQ	1 sztuka
Główna funkcja	Do pomiaru przybliżonej odległości uszkodzenia kabla podziemnego
Częstotliwość próbkowania danych	60 MHz, 120 MHz, 240 MHz, 400 MHz
Odległość testowa	>60 km
Ustawiona długość kabla testowego	<1Km (short distance);<3Km (medium distance);>3 km (duża odległość)
Amplituda impulsu	400Vpp
Szerokość impulsu	0,1 uS i 2 uS
Rozdzielczość odczytu	0,1 m
Dokładność testu systemu	Mniej niż 0,5 m
Napięcie wytrzymywane sprzęgacza impulsów	38kVDC
Warunki pracy	temperatura -25°C~+55°C, wilgotność względna 85%, ciśnienie atmosferyczne 750±30mmHg.
Metoda pomiaru	Metoda impulsu niskiego napięcia, metoda wyładowania wysokiego napięcia, metoda impulsu wielokrotnego

Wstępny lokalizator uszkodzeń kabli XHGG502 ARC
Dokładne i szybkie wykrywanie głównej awarii izolacji kabli zasilających o napięciu 35 kV i niższym; kalibracja długości kabla; przybliżone testowanie odległości od uszkodzenia kabla

Wstępne lokalizowanie uszkodzeń kabli za pomocą reflektometru XHGG502 w oparciu o

metodę odbicia impulsu niskiego napięcia (TDR),
wyładowanie wysokiego napięciametoda (tj. ICE, DECAY),
metoda odbicia impulsu łukowego (ARCpojedynczy strzał i ARC multi-shot)

Wstępny lokalizator uszkodzeń kabli

XHGG502: do testu odległości od uszkodzenia kabla, zawiera hosta i sprzęgacz

Zapraszamy do kontaktu w celu uzyskania dalszych informacji i serwisu.Wstępne lokalizowanie uszkodzeń kabli: za pomocą reflektometru XHGG502 w oparciu o metodę odbicia impulsu niskiego napięcia (TDR) oraz metodę zaniku wysokiego napięcia (wyładowania) (DECAY),metoda odbicia łukowego (pojedynczy strzał/wielokrotny strzał).

TDR Lokalizator błędów kabli podziemnych Nowoczesna technologia do filtrowania sygnałów i przetwarzania danych 1

Istnieją trzy tryby testowe XHGG502: impuls niskiego napięcia, wyładowanie wysokiego napięcia, ARC multi-shot.
Poniższy obrazek przedstawia odległość od uszkodzenia kabla zmierzoną za pomocą trybu testowego ARC multi-shot XHGG502.
TDR Lokalizator błędów kabli podziemnych Nowoczesna technologia do filtrowania sygnałów i przetwarzania danych 2

Poniższy obrazek przedstawia odległość od uszkodzenia kabla zmierzoną za pomocą trybu testowego wyładowania wysokiego napięcia XHGG502

Poniższy obrazek przedstawia długość kabla lub odległość od uszkodzenia obwodu otwartego kabla zmierzoną za pomocą trybu testowego impulsu niskiego napięcia XHGG502. Podczas korzystania z metody impulsu niskiego napięcia nie jest konieczne podłączanie generatora impulsu wysokiego napięcia. Inne metody testowe muszą być używane w połączeniu z generatorem impulsu wysokiego napięcia.

TDR Lokalizator błędów kabli podziemnych Nowoczesna technologia do filtrowania sygnałów i przetwarzania danych 4
