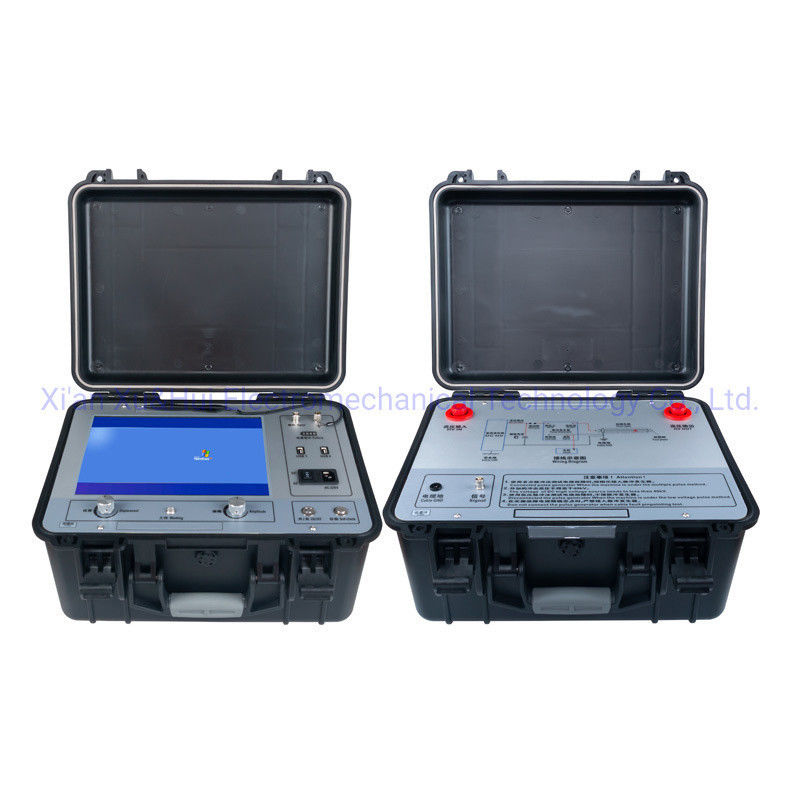

Lokalizator uszkodzeń kabli podziemnych, tester łuku kablowego, prelokator, dostosowany do potrzeb klienta

Szczegóły produktu:

Orzecznictwo:	CE, ISO

Szczegółowe informacje

Orzecznictwo:

CE, ISO

Model nr.:

XHGG502

niestandardowe:

niestandardowe

Kolor:

czarny

Pakiet transportowy:

Drewniane pudełko z pianką w środku

Znak towarowy:

TEST XZH

Pochodzenie:

Chiny Xi’an

Możliwość Supply:

1000 sztuk / rok

Dostosowanie:

Dostępne

Usługa posprzedażna:

Gwarancja

Gwarancja:

1 rok

Podkreślić:

High Light

Podkreślić:

Prelokator do lokalizacji uszkodzeń kabli podziemnych

Dostosowany do potrzeb klienta tester łuku kablowego

Opis produktu

XHGG502 tdr podłożowy lokalizator usterek kablowych przyjmuje 12,1-calowy komputer dotykowy typu industrial-grade all-in-one i prosty interfejs oprogramowania operacyjnego do realizacji testów interakcji między człowiekiem a komputerem.Wdrożenie układów i urządzeń zintegrowanych klasy przemysłowej, wbudowana bateria litowo-jonowa o dużej pojemności, stabilna i niezawodna oraz łatwa w obsłudze.
Ten tester usterek kabli jest specjalnym instrumentem do pomiaru i analizy stanu kabli zasilania i odległości usterek.Ten tester błędów kablowych przyjmuje połączenie nowoczesnej technologii elektronicznej i technologii komputerowej, aby zrealizować filtrowanie sygnału, pozyskiwanie, przetwarzanie danych, wyświetlanie graficzne, analiza graficzna, w celu zakończenia pomiaru prędkości kabla, badania długości kabla, badania odległości usterki kabla.
Ten lokalizator usterek kablowych jest odpowiedni do usterek o niskim oporowi, zwarciu, otwartym obwodzie i odłączeniu kabli zasilania, kabli koaksjalnych o wysokiej częstotliwości, kabli oświetlenia ulicznego,i przewody zakopane z różnych materiałów o różnych sekcjach i różnych nośnikach, a także wycieków o wysokiej odporności i błyszczących o wysokiej odporności. awaria sieci.
Zapraszamy do kontaktu dla dalszych informacji.

Nazwa produktu	Wykrywacz usterek kabli podziemnych (TDR)
Model	XHGG502
MOQ	1 jednostka
Główna funkcja	W przypadku pomiarów odległości względnej uszkodzenia kabli podziemnych
Wskaźnik pobierania próbek danych	60 MHz, 120 MHz, 240 MHz, 400 MHz
Odległość badania	> 60Km
Długość kabla badawczego jest ustawiona	<1Km (krótka odległość);<3Km (średnia odległość);>3Km ((długa odległość)
Amplituda impulsu	400 Vpp
Szerokość impulsu	0.1uS i 2uS
Rozdzielczość odczytu	0.1m
dokładność badań systemu	Mniej niż 0,5 m
Połączenie impulsowe wytrzyma napięcie	38 kVDC
Warunki pracy	temperatura -25oC~+55oC, wilgotność względna 85%, ciśnienie atmosferyczne 750±30mmHg.
Metoda pomiaru	Metoda impulsowa niskiego napięcia, metoda flashover wysokiego napięcia, metoda wielokrotnego impulsu

XHGG502 ARC Wykrywacz usterek kabla
Dokładnie i szybko wykryć główną awarię izolacyjną kabli zasilania o napięciu 35KV i poniżej; kalibrować długość kabla; przybliżyć odległość usterki kabla

Wstępne zlokalizowanie usterek kablowych za pomocą reflektometru XHGG502 na podstawie

metodę odbicia impulsu niskiego napięcia (TDR),
wysokiego napięcia flashovermetodę (np. ICE, DECAY),
Odbicie łukowe, metoda odbicia impulsu (ARC)pojedynczy strzał i ARC wielostrzał)

Wykrywacz usterek kablowych

XHGG502: w przypadku badań odległości usterki kabla należy dodać urządzenie gospodarskie i sprzęgło

Zapraszamy do kontaktu z nami w celu uzyskania więcej informacji i usług.Wymagania dotyczące przewidywania usterki w kablu: z reflektometrem XHGG502 opartym na metodzie odbicia impulsu niskiego napięcia (TDR) i metodzie rozpadu wysokiego napięcia (flashover) (DECAY),metoda odbicia łukowego ((jednorazowy/wielokrotny strzał).

Lokalizator uszkodzeń kabli podziemnych, tester łuku kablowego, prelokator, dostosowany do potrzeb klienta 1

Istnieją trzy tryby testowe XHGG502, impuls niskiego napięcia, flashover wysokiego napięcia, ARC multi-shot.
Na poniższym rysunku przedstawiono odległość usterki kabla mierzoną przy użyciu trybu badania ARC wielokrotnego strzału XHGG502.
Lokalizator uszkodzeń kabli podziemnych, tester łuku kablowego, prelokator, dostosowany do potrzeb klienta 2

Na poniższym obrazie przedstawiono odległość uszkodzenia kabla mierzoną przy użyciu trybu badań flashover wysokiego napięcia XHGG502

Na poniższym obrazie pokazano długość kabla lub odległość uszkodzenia kablu w otwartym obwodzie, mierzoną przy użyciu trybu badania impulsów niskiego napięcia XHGG502.nie jest konieczne podłączenie wysokonapięciowego generatora impulsówInne metody badawcze muszą być stosowane w połączeniu z wysokonapięciowym generatorem impulsów.

Lokalizator uszkodzeń kabli podziemnych, tester łuku kablowego, prelokator, dostosowany do potrzeb klienta 4
