Lokalizator uszkodzeń izolacji zewnętrznej kabli XHHD523L do testowania systemów przekroju poprzecznego i odbioru kabli EHV

W jednordzeniowych kablach wysokiego napięcia o napięciu znamionowym 110 kV i wyższym, metalowy płaszcz działa zarówno jako ekran elektrostatyczny, jak i ścieżka powrotna prądu uszkodzenia. Aby zminimalizować straty prądu wirowego, płaszcze te są konfigurowane w układach połączeń krzyżowych za pomocą skrzynek połączeniowych w regularnych odstępach wzdłuż trasy kabla — zazwyczaj co 500–1000 metrów dla pełnego cyklu transpozycji. Każda skrzynka połączeniowa łączy trójfazowe płaszcze w określonym wzorze rotacyjnym, z zainstalowanymi ogranicznikami napięcia udarowego (SVL) w celu ochrony izolacji płaszcza podczas przejściowych przepięć.

Ten system połączeń krzyżowych stanowi unikalne wyzwanie testowe: płaszcz nie jest pojedynczym ciągłym przewodnikiem od końca do końca, ale segmentowaną siecią połączoną przez zakopane skrzynki połączeniowe. Uszkodzenie płaszcza w dowolnym miejscu tej sieci — czy to na zewnętrznej osłonie kabla, wewnątrz skrzynki połączeniowej, czy na SVL — może dawać mylące wyniki pomiarów wykonanych tylko z zakończeń kabla. XHHD523L rozwiązuje ten problem, zapewniając zarówno zdolność wytrzymałości na napięcie stałe do identyfikacji istnienia wady płaszcza, jak i zdolność lokalizacji napięcia krokowego do dokładnego określenia miejsca wady w sieci połączonej krzyżowo.

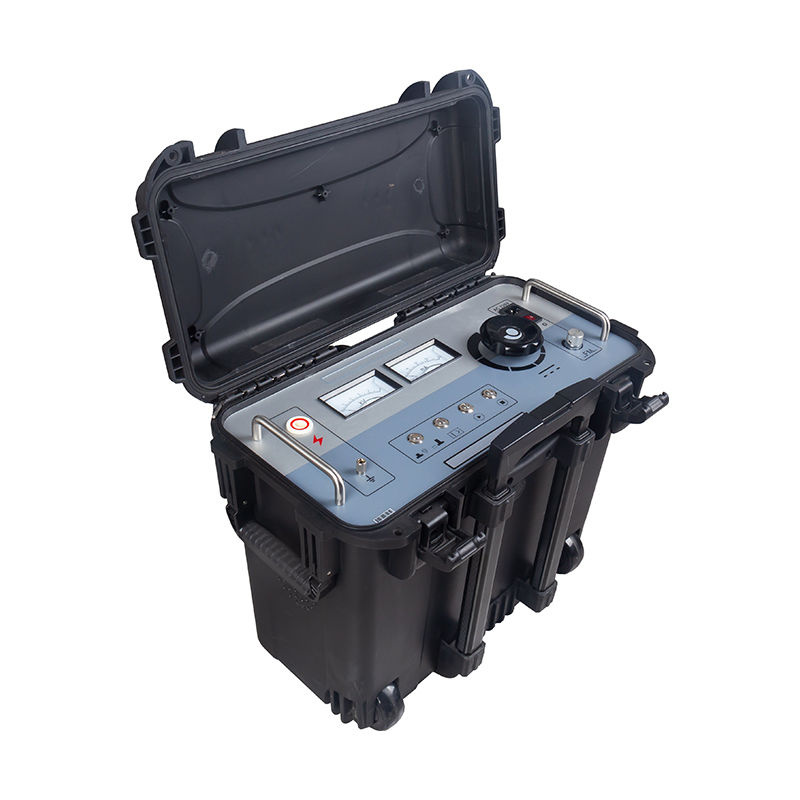

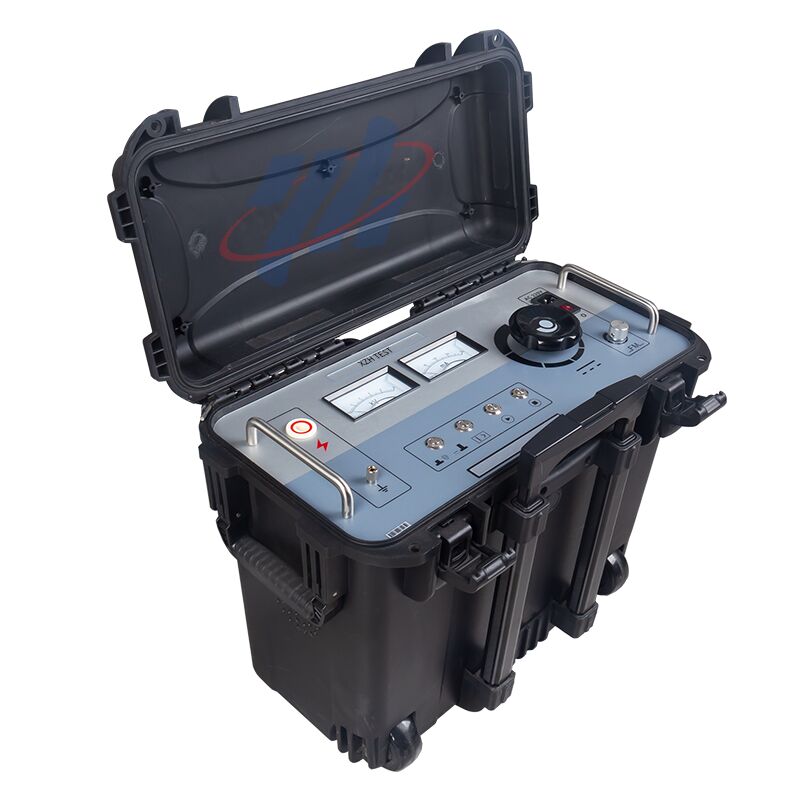

Panel przedni XHHD523L jest ułożony zgodnie z przepływem operacyjnym od lewej do prawej, minimalizując błędy operatora podczas wdrożenia w terenie:

1. Zacisk wyjściowy HV: Dedykowane wyjście wysokiego napięcia DC dla testowanego płaszcza kabla
2. Woltomierz kV: Wskazanie wyjściowego napięcia wysokiego w czasie rzeczywistym
3. Amperomierz mA: Monitorowanie prądu wyjściowego — niezbędne do wykrywania nienormalnych wycieków podczas testowania wytrzymałości
4. Bezpiecznik systemowy: Bezpiecznik zasilania 220VAC — wymienny przez użytkownika przez gniazdo zewnętrzne
5. Wejście zasilania AC: Gniazdo zasilania IEC dla zasilania instrumentu 220VAC
6. Wyłącznik zasilania: I = zasilanie AC, 0 = wyłączenie
7. Regulacja częstotliwości: Reguluje częstotliwość wyjściową impulsu w trybie lokalizacji (zakres 0,2 Hz–5 Hz)
8. Regulacja napięcia: Blokada rozruchu w pozycji zerowej — musi być całkowicie przekręcona w lewo (przycisk start podświetlony) przed włączeniem HV. Obrót w prawo zwiększa napięcie wyjściowe od 0 do 10 kV
9. Przycisk zatrzymania HV: Odcina wyjście HV i uruchamia automatyczne rozładowanie kondensatora. Wskaźnik HV gaśnie, gdy wyjście bezpiecznie spadnie do zera
10. Przycisk startu HV: Aktywny tylko wtedy, gdy regulacja napięcia jest w pozycji zerowej (przycisk podświetlony). Naciśnij, aby włączyć wyjście HV
11. Wyłącznik nadprądowy: Podświetlony niebieski wskaźnik LED = aktywna ochrona nadprądowa, brak wskaźnika LED = ochrona wyłączona
12. Przycisk przełączania trybu: Czerwony wskaźnik LED = tryb napięcia wytrzymałości, zielony wskaźnik LED = tryb lokalizacji uszkodzeń. Przełączanie między trybami jednym klawiszem
13. Słup uziemiający: Punkt uziemienia instrumentu — musi być podłączony do zweryfikowanego uziemienia stacji przed uruchomieniem

1. Izolacja i przygotowanie: Odłączyć obwód kablowy od zasilania. Otworzyć skrzynki połączeń krzyżowych na obu końcach testowanego segmentu. Izoluje to segment płaszcza do indywidualnej oceny — jest to niezbędne, ponieważ połączony zdrowy segment może maskować uszkodzenie w sąsiednim segmencie
2. Identyfikacja segmentu: W każdej dostępnej skrzynce połączeniowej zidentyfikować testowany segment płaszcza. Zanotować długość segmentu i identyfikację skrzynki połączeniowej do raportu z testu
3. Test wytrzymałości na napięcie stałe: Podłączyć XHHD523L do izolowanego segmentu płaszcza. W trybie wytrzymałości (czerwony wskaźnik LED) zastosować 10 kV DC zgodnie z GB50150-2006. Monitorować amperomierz mA pod kątem nienormalnego prądu upływu wskazującego na degradację płaszcza
4. Ocena uszkodzenia: Jeśli test wytrzymałości zostanie zaliczony (upływ w granicach specyfikacji), zanotować wynik i przejść do następnego segmentu. Jeśli płaszcz ulegnie awarii, zanotować poziom prądu upływu jako odniesienie podczas lokalizacji
5. Przełącznik trybu i lokalizacja: Przełączyć na tryb lokalizacji (zielony wskaźnik LED). Wstrzyknąć sygnał prostokątny 0–10 kV przy optymalnej częstotliwości dla długości kabla. Rozmieścić odbiornik A-frame wzdłuż trasy kabla między skrzynkami połączeniowymi — mikroamperomierz odbiornika prowadzi do dokładnego miejsca uszkodzenia
6. Wykop i naprawa: Metoda napięcia krokowego zazwyczaj lokalizuje wadę w promieniu 1 metra. Wykopać w wskazanym miejscu, wykonać naprawę płaszcza (łata na zewnętrznej osłonie lub wymiana złącza kablowego) i powtórzyć test wytrzymałości na napięcie stałe, aby zweryfikować przywrócenie stanu

Dla kierownika ds. aktywów przesyłowych odpowiedzialnego za dziesiątki lub setki kilometrów obwodów kablowych 110 kV–500 kV, dane o stanie płaszcza to nie tylko wynik testu — to wiodący wskaźnik przyszłych wydatków na konserwację. Kabel z uszkodzonym płaszczem jest na odliczaniu do korozji ekranu, możliwego przebicia ekranu i ostatecznego awaryjnego przestoju. XHHD523L umożliwia strategię konserwacji opartą na stanie:

• Dane bazowe z rozruchu: Ustanowienie danych bazowych integralności płaszcza dla każdego nowego obwodu kablowego przy odbiorze — tworząc odniesienie dla wszystkich przyszłych testów konserwacji zapobiegawczej
• Planowane testy zapobiegawcze: Roczne lub dwuletnie testy wytrzymałości płaszcza w obwodach będących w eksploatacji wykrywają trendy degradacji, zanim osiągną progi awarii
• Naprawy ukierunkowane: Gdy zidentyfikowana zostanie wada płaszcza, zlokalizować ją precyzyjnie zamiast wymieniać cały odcinek kabla — zmniejszając koszty napraw o rząd wielkości w porównaniu do ślepego wykopu lub pełnej wymiany kabla
