Przegląd produktu

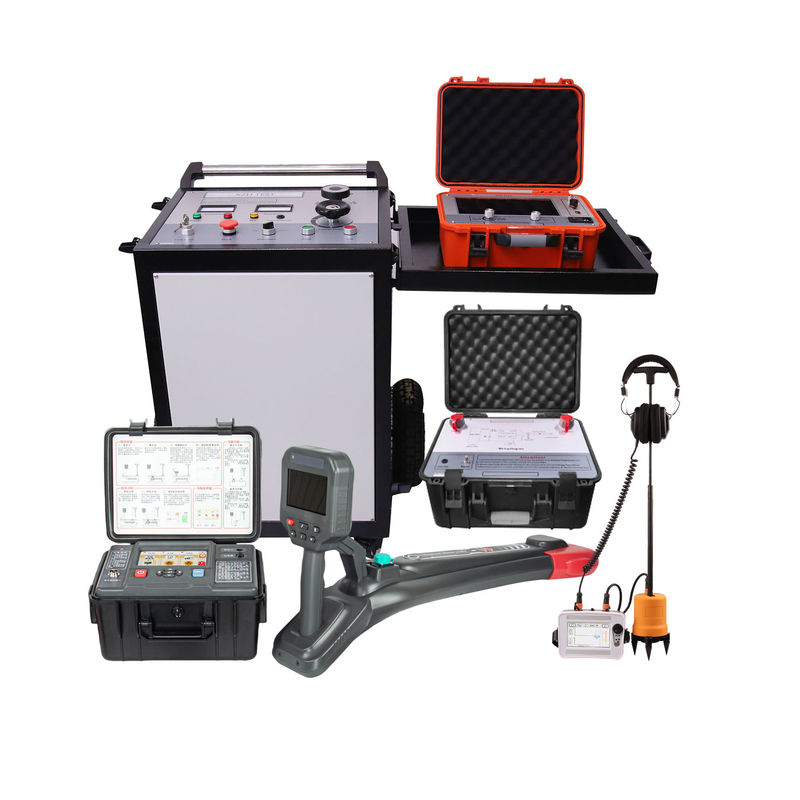

Zestaw przenośnego testera uszkodzeń kabli XZH TEST to w pełni zintegrowana, gotowa do użytku w terenie platforma diagnostyczna dla podziemnych sieci kablowych elektroenergetycznych do 35 kV. To profesjonalne rozwiązanie łączy lokalizator wstępny TDR 400 MHz (XHGG502A), cyfrowy pinpointer akustyczno-magnetyczny (XHDD503C), generator udarowy wysokiego napięcia (XHHV535-4TSS) dostarczający energię wyładowania 2048J oraz wieloczęstotliwościowy tester tras kablowych w skoordynowaną platformę obejmującą każdy etap zarządzania uszkodzeniami kabli — od testowania izolacji i wstępnej lokalizacji po śledzenie trasy, precyzyjne dokładne określenie i weryfikacja wytrzymałości prądu stałego po naprawie. Zaprojektowany dla ekip użyteczności publicznej, wykonawców instalacji elektrycznych i zespołów konserwacji przemysłowej, zapewnia profesjonalną dokładność i niezawodność w wymagających warunkach terenowych.
Konfiguracja systemu
| Nazwa produktu |
Model |
Kluczowa zdolność |
| Generator udarów wysokiego napięcia |
XHHV535-4TS |
0–32 kV, energia wyładowania 2048 J, wyjście DC/pojedyncze/cykle, prąd spalania 60 mA |
| Lokalizator uszkodzeń kabli TDR |
XHGG502A |
Próbkowanie 1–400 MHz, zasięg ≥120 km, impuls NN + impuls + wielokrotny impuls ARC |
| Pinpointer usterek kabli |
XHDD503C |
Cyfrowa synchronizacja akustyczno-magnetyczna, dokładność 0,1 m, IP65, 5-calowy wyświetlacz TFT |
| Kompleksowy tester tras kablowych |
507C |
Nadajnik 4-częstotliwościowy (815 Hz – 83 kHz), 10 W, głębokość detekcji ≥10 m |
Komponenty systemu
1. XHHV535-4TS — generator udarowy wysokiego napięcia
Energia wyładowcza 2048J • Trzy zakresy napięcia • Automatyczne zabezpieczenie
Rdzeń generatora impulsów systemu lokalizacji uszkodzeń, przeznaczony do wytwarzania kontrolowanych przepięć wysokiego napięcia, które powodują przeskoki w miejscach uszkodzeń kabla. Posiada trzy przełączalne zakresy napięcia (0–8 kV / 0–16 kV / 0–32 kV) z odpowiednimi wbudowanymi kondensatorami (64 μF / 16 μF / 4 μF) zapewniającymi energię wyładowania do 2048J. Tryby wyjściowe obejmują prąd stały, pojedynczy impuls i cykl automatyczny z częstotliwością impulsu około 6 sekund. Wyposażony w zabezpieczenie przed zerowym startem, systemy zabezpieczające przed przepięciem/nadmiernym natężeniem/przegrzaniem oraz unikalne automatyczne wewnętrzne rozładowywanie kondensatora w stanie zatrzymania. Obsługuje testy napięcia stałego wytrzymywanego do 35 kV ze wskazaniem napięcia i prądu w czasie rzeczywistym.
- Napięcie wyjściowe:0–8 kV / 0–16 kV / 0–32 kV (przełączalne)
- Energia rozładowania:2048J (64 μF / 16 μF / 4 μF)
- Tryby wyjściowe:DC, pojedynczy, cykliczny (automatyczny ~6 s, ręczny dowolny)
- Moc uderzenia:2000VA
- Prąd spalania:Do 60 mA przy 32 kV
- Test wytrzymałości prądu stałego:Wskazanie 0–35 kV, 0–20A
- Ochrona:Przepięcie, przetężenie, przegrzanie; automatyczne rozładowanie
- Stopień ochrony:IP54
- Wymiary:534 dł. × 444 szer. × 805 wys. mm
- Waga:≤120 kg
2. XHGG502A — lokalizator uszkodzeń kabla TDR
Próbkowanie 400 MHz • Zasięg 120 km • Technologia Multi-Pulse ARC
Zaawansowany reflektometr w dziedzinie czasu wykorzystujący zasady odbicia fali bieżącej do szybkiej i dokładnej wstępnej lokalizacji wszystkich typów uszkodzeń izolacji głównej kabla. Charakteryzuje się adaptacyjną częstotliwością próbkowania 1–400 MHz z jednobiegunowym wyjściem impulsowym 300 V, osiągającą minimalną rozdzielczość 0,07 m w zakresie pomiarowym przekraczającym 120 km. Obsługuje metody testowania impulsów niskiego napięcia, prądu impulsowego, napięcia impulsowego i wielokrotnych impulsów ARC w celu kompleksowego pokrycia usterek. Dziesięć zakresów pomiarowych do wyboru od 100 m do 100 km z automatycznym dopasowaniem impedancji i ciągłym wyzwalaniem zapewnia optymalne pozyskiwanie sygnału dla każdego rodzaju i długości kabla.
- Częstotliwość próbkowania:1–400 MHz
- Zakres pomiaru:≥120 km
- Minimalna rozdzielczość:0,07 m
- Błąd pomiaru:≤±(0,5% × dł. + 1 m)
- Amplituda impulsu:300 V (jednobiegunowy)
- Szerokość impulsu:0,15–10 μS (8 ustawień)
- Metody testowe:Impuls niskiego napięcia, prąd/napięcie impulsowe, wielokrotny impuls ARC
- Wzmocnienie sygnału:0–100%, regulowane
- Spust:Automatyczny ciągły
- Temperatura pracy:-25°C do +65°C
3. XHDD503C — lokalizator uszkodzeń kabli
Precyzja 0,1 m • Wodoodporność IP65 • Inteligentna synchronizacja akustyczno-magnetyczna
Profesjonalny przyrząd do lokalizacji uszkodzeń kabli wykorzystujący inteligentną metodę akustyczno-magnetycznej różnicy czasu w celu precyzyjnej lokalizacji miejsca uszkodzenia. Posiada cztery tryby pracy (standardowy, ulepszony, redukcja szumów, niestandardowy) z w pełni cyfrową inteligentną sondą metalową i funkcją automatycznego wyciszania. 5-calowy, niezwykle jasny wyświetlacz TFT True Color (800×480) wykorzystuje język graficzny do intuicyjnej obsługi. Dzięki wzmocnieniu 120 dB (w pełni automatycznemu lub ręcznemu), zakresowi częstotliwości 100–1600 Hz i wojskowym słuchawkom z redukcją szumów o rezystancji 600 Ω, pinpointer zapewnia niezawodną identyfikację usterek nawet w najtrudniejszych warunkach akustycznych.
- Dokładność pozycjonowania:0,1 m (punkt stały i ścieżka)
- Wyświetlacz:5-calowy wyświetlacz TFT, rozdzielczość 800×480 True Color
- Tryby pracy:Standardowy, ulepszony, redukcja szumów, niestandardowy
- Osiągać:120 dB, w pełni automatyczny + ręczny
- Zakres częstotliwości:100–1600 Hz
- Zakres dynamiczny:0–112 dB (16 poziomów)
- Zasilanie:4×18650 baterii litowych, >8 godzin
- Stopień wodoodporności:IP65
- Waga:Host 0,6 kg, czujnik 1,4 kg
4. XHGX507C — kompleksowy tester tras kablowych
Śledzenie 4 częstotliwości • Wykrywanie głębokości do 10 m • Napięcie krokowe i identyfikacja kabla
Wieloczęstotliwościowy system nadawczo-odbiorczy do śledzenia podziemnych tras kablowych, pomiaru głębokości i identyfikacji kabli. Nadajnik wysyła cztery częstotliwości do wyboru (815 Hz, 8 kHz, 33 kHz, 83 kHz) przy napięciu do 150 Vpp i mocy 10 W na czterech poziomach wyjściowych. Obsługuje połączenie bezpośrednie, zacisk sprzęgający (Φ150 mm) i metody sprzęgania indukcyjnego. Odbiornik działa w trybach śledzenia, identyfikacji i napięcia krokowego, wyświetlając głębokość, prąd i siłę sygnału, co zapewnia niezawodne mapowanie trasy kabla. Zawiera ekranowany kabel wyjściowy WN o przekroju 2,5 mm² 50 kV DC (10 m) i zestaw 3-kolumnowych kabli uziemiających 16 mm².
- Częstotliwości wyjściowe:815 Hz, 8 kHz, 33 kHz, 83 kHz
- Moc wyjściowa:10 W, 4 poziomy (niski/średni/wysoki/pełny)
- Napięcie wyjściowe:150 Vpp
- Głębokość wykrywania:≥10 m
- Tryby odbiornika:Śledzenie, identyfikacja, napięcie krokowe
- Kabel wyjściowy wysokiego napięcia:2,5 mm², napięcie znamionowe 50 kV DC, ekranowane, 10 m
- Kabel uziemiający:3-kolumnowy, przewód główny 16 mm², 10 m ze szpulą
Przepływ pracy podczas testów w terenie
- Test izolacji kabla i ocena usterekWykonaj wstępny pomiar rezystancji izolacji, aby potwierdzić obecność uszkodzenia i scharakteryzować typ uszkodzenia (wysoka/niska rezystancja, przerwa/zwarcie). Wybierz odpowiedni zakres napięcia w XHHV535-4TS.
- Wstępna lokalizacja usterki (XHGG502A)Podłącz lokalizator TDR 400 MHz. W przypadku zwarć o niskiej rezystancji należy zastosować metodę impulsową NN; w przypadku zwarć o wysokiej rezystancji/rozgorzenia zastosuj prąd impulsowy, napięcie impulsowe lub wielokrotny impuls ARC, aby zmierzyć przybliżoną odległość zwarcia do 120 km.
- Śledzenie tras kablowych (507C)Śledź dokładną ścieżkę kabla za pomocą wieloczęstotliwościowego systemu nadajnik-odbiornik. Zmierz głębokość zakopania (do 10 m), zidentyfikuj docelowy kabel i zaznacz trasę na powierzchni gruntu.
- Generowanie impulsów udarowych (XHHV535-4TS)Zastosuj okresowe skoki wysokiego napięcia (do 32 kV, 2048 J) w trybie cyklu automatycznego (odstęp ~ 6 s) do uszkodzonego kabla, tworząc wykrywalne sygnały akustyczne i elektromagnetyczne w miejscu uszkodzenia.
- Precyzyjne lokalizowanie (XHDD503C)Przejdź wyznaczoną trasą kablową za pomocą celownika akustyczno-magnetycznego. Monitoruj wyświetlanie różnicy czasu — punkt, w którym opóźnienie akustyczno-magnetyczne zbliża się do zera, znajduje się bezpośrednio nad zwarciem z dokładnością do 0,1 m.
- Naprawa kabli i weryfikacja po naprawieWykonaj dokładne wykopy w zaznaczonym miejscu, napraw kabel i użyj funkcji testu wytrzymałości DC XHHV535-4TS (0–35 kV), aby zweryfikować odbudowę i potwierdzić integralność działania.
Aplikacje
•Miejskie sieci dystrybucyjne:Lokalizacja uszkodzeń w podziemnych kablach dystrybucyjnych średniego i niskiego napięcia do 35 kV w środowisku miejskim — dokładność lokalizacji 0,1 m minimalizuje wykopy pod drogami i zakłócenia w ruchu.
•Zakłady przemysłowe i obiekty handlowe:Diagnostyka kabli zasilających zakłady biegnących pod betonowymi podłogami, utwardzonymi placami i fundamentami budynków, gdzie dostęp jest ograniczony, a precyzja ma kluczowe znaczenie.
•Wykonawcy usług elektrycznych i usługowych:Rutynowa konserwacja zapobiegawcza, reagowanie na awarie i testy po oddaniu do użytku podziemnych sieci kablowych każdej wielkości.
•Górnictwo i przemysł ciężki:Wytrzymała, gotowa do pracy konstrukcja (komponenty o stopniu ochrony IP54/IP65) wytrzymuje trudne warunki, zapewniając niezawodną diagnostykę kabli w górnictwie, przemyśle naftowym i gazowym oraz w ciężkich zakładach produkcyjnych.
Często zadawane pytania
P1: Co zawiera ten przenośny zestaw do testowania uszkodzeń kabli?
Kompletny zestaw zawiera cztery podstawowe instrumenty: generator udarów wysokiego napięcia XHHV535-4TS (0–32 kV, 2048J), lokalizator uszkodzeń kabli XHGG502A TDR (400 MHz, zasięg 120 km), lokalizator uszkodzeń kabli XHDD503C (dokładność 0,1 m, IP65) oraz kompleksowy tester tras kablowych 507C (nadajnik + odbiornik 4 częstotliwości). W zestawie znajduje się również ekranowany kabel wyjściowy wysokiego napięcia o napięciu znamionowym 50 kV DC (10 m), zestaw 3-kolumnowych kabli uziemiających (10 m), zacisk sprzęgający (Φ150 mm) i wszystkie niezbędne akcesoria zapakowane w wzmocnione drewniane skrzynki.
P2: Jak działa trójstopniowe przełączanie napięcia w generatorze udarowym?
XHHV535-4TS oferuje trzy ręcznie przełączane zakresy napięcia — 0–8 kV (kondensator 64 μF), 0–16 kV (16 μF) i 0–32 kV (4 μF) — każdy zoptymalizowany pod kątem różnych długości kabli i typów usterek. Kombinacje niższego napięcia i wyższej pojemności zapewniają więcej energii przy długich kablach; Ustawienia wyższego napięcia/niższej pojemności zapewniają krótszy czas narastania w przypadku trudnych zwarć o wysokiej rezystancji. Funkcja nagrywania dostarcza do 60 mA przy 32 kV w celu kondycjonowania zwarć o wysokiej rezystancji przed testowaniem.
P3: Czym różni się lokalizator TDR XHGG502A od podstawowych lokalizatorów uszkodzeń?
XHGG502A działa z częstotliwością próbkowania do 400 MHz z adaptacyjnym wyborem częstotliwości (1–400 MHz) i obsługuje cztery różne metody testowania: impuls niskiego napięcia (TDR), prąd impulsowy, napięcie impulsowe i wielokrotny impuls ARC. Tryb wielu impulsów ARC rejestruje wiele zestawów przebiegów na pojedynczy impuls HV, eliminując regulację czasu opóźnienia i radykalnie upraszczając analizę uszkodzeń o wysokiej rezystancji i przedostawaniu się wody. Dzięki amplitudzie impulsu 300 V i minimalnej rozdzielczości 0,07 m w zakresie 120 km zapewnia laboratoryjną precyzję w instrumencie gotowym do użytku w terenie.
P4: Czy system może działać w wilgotnym lub zakurzonym środowisku terenowym?
Tak. Pinpointer XHDD503C ma stopień wodoodporności IP65, jest wyposażony w w pełni cyfrową, inteligentną sondę metalową i funkcję automatycznego wyciszania. Generator udarowy XHHV535-4TS zapewnia stopień ochrony IP54 i jest wyposażony w kompleksowe blokady bezpieczeństwa, w tym zabezpieczenie przed zerowym uruchomieniem, wyłączniki przepięciowe/przetężenia/przegrzania oraz automatyczne rozładowywanie wewnętrznego kondensatora po zatrzymaniu. Wszystkie komponenty działają niezawodnie w temperaturach od -25°C do +65°C przy wilgotności względnej do 90%. Wojskowe słuchawki Pinpointer z redukcją szumów o impedancji 600 Ω pozwalają operatorowi skupić się nawet w hałaśliwym otoczeniu.
P5: Jakie są warunki zakupu, dostawy i wsparcia?
Standardowy czas dostawy wynosi 8–10 dni roboczych od potwierdzenia zamówienia. Każdy element jest indywidualnie pakowany we wzmocnione drewniane skrzynie przeznaczone do eksportu z wewnętrzną wyściółką z pianki, co zapewnia bezproblemową wysyłkę międzynarodową. XZH TEST zapewnia standardową gwarancję producenta z opcjonalnym rozszerzonym zakresem. Minimalna ilość zamówienia to 1 jednostka z warunkami płatności T/T. Roczna zdolność dostaw wynosi 1000 zestawów, co zapewnia dostępność zarówno w przypadku indywidualnych zakupów ewaluacyjnych, jak i programów wdrażania mediów na dużą skalę.
