🎯 Aplikacja docelowa: Specjalnie zaprojektowany dla inżynierów przekaźników zabezpieczających transformatory i zespołów ds. niezawodności sieci, którzy zarządzają uruchamianiem podstacji i ponownym załączaniem po konserwacji. W przeciwieństwie do uniwersalnego sprzętu testowego, XHXC105 skupia się na zapobieganiu kaskadowym awariom spowodowanym współbieżnym prądem rozruchowym, nieprawidłowemu działaniu przekaźników zabezpieczających i zakłóceniom napięcia w sieci spowodowanym przez szczątkowy magnetyzm rdzenia — chroniąc nie tylko poszczególne transformatory, ale także stabilność połączonych sieci energetycznych.
⚠️ Ryzyko magnetyzmu szczątkowego po testach DC: Bez odpowiedniego rozmagnesowania przed ponownym załączeniem, szczątkowy magnetyzm rdzenia może spowodować: (1) nieprawidłowe działanie przekaźników zabezpieczających i awarie przy uruchamianiu transformatorów; (2) współbieżne zadziałanie zabezpieczeń sąsiednich transformatorów pracujących pod napięciem w wielu podstacjach, powodując rozległe awarie; (3) prądy rozruchowe wzbudzenia uszkadzające transformatory i wyłączniki; (4) zanieczyszczenie harmoniczne pogarszające jakość energii w sieci; (5) nasycenie przekładników prądowych zmniejszające dokładność pomiarów i niezawodność przekaźników.

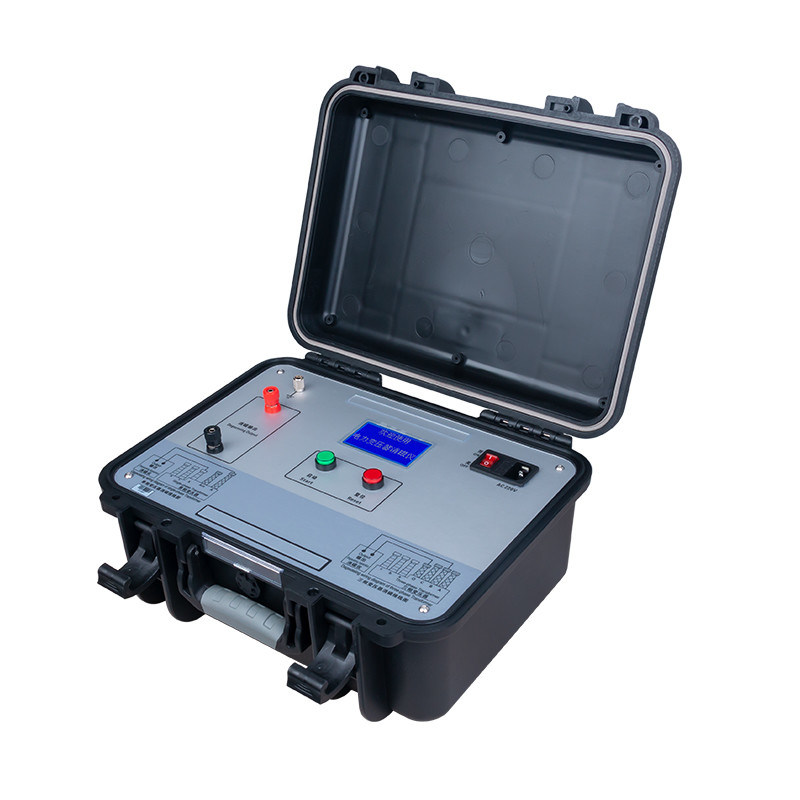

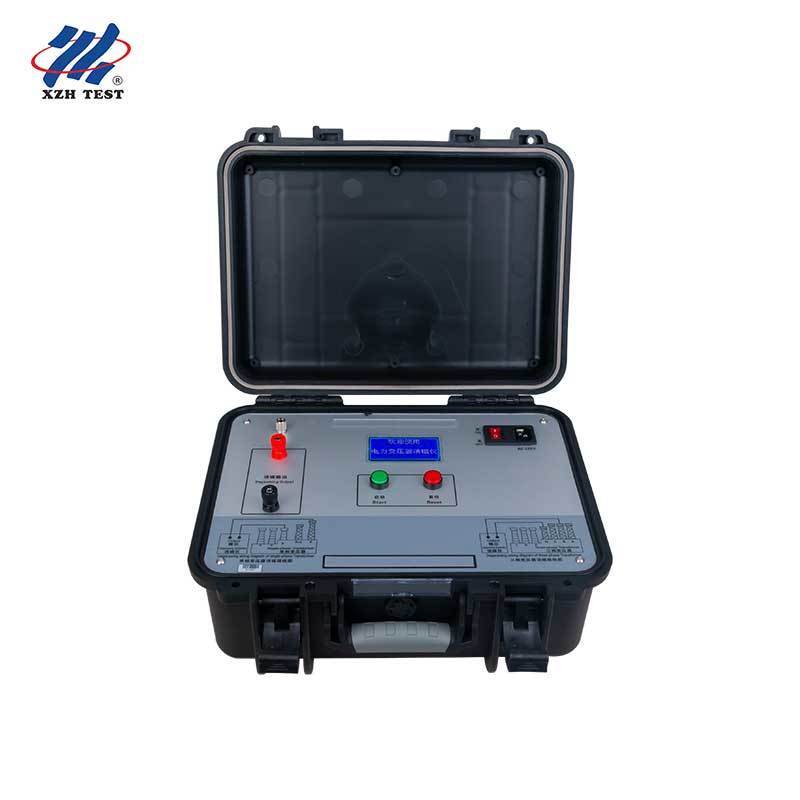

Przenośny przyrząd do rozmagnesowania transformatorów XHXC105
Przyrząd do rozmagnesowania transformatorów XHXC105 to specjalistyczne urządzenie zaprojektowane do eliminowania zagrożeń związanych ze szczątkowym magnetyzmem, który pozostaje w rdzeniach transformatorów po testach rezystancji DC, pomiarach przekładni napięciowej i innych procedurach diagnostycznych. Odgrywa kluczową rolę w ochronie transformatorów energetycznych przed wpływem prądów rozruchowych wzbudzenia i zapewnieniu bezpiecznego, niezawodnego uruchamiania transformatorów o napięciu 35 kV i wyższym — szczególnie jednostek o dużej mocy przy napięciach 330 kV i wyższych.
Zbudowany w oparciu o opatentowaną technologię tłumienia konwersji częstotliwości DC, XHXC105 wprowadza automatyczny tryb rozmagnesowania obok obsługi ręcznej, eliminując powtarzalną interwencję użytkownika. Powiększony moduł LCD wyświetla bogatsze informacje operacyjne, w tym prąd rozmagnesowania w czasie rzeczywistym, status trybu i procentowy postęp. Dopracowany interfejs z dwoma przyciskami — czerwony do wyboru i resetowania, zielony do potwierdzenia i uruchomienia — upraszcza obsługę w terenie. Czas cyklu rozmagnesowania został skrócony z 30 minut do poniżej 4 minut, a skuteczność pojedynczego przejścia przekracza 90%.
Kluczowe cechy
Opatentowane tłumienie konwersji częstotliwości DC: Własna technologia stopniowo zmniejsza amplitudę prądu przy jednoczesnej zmianie polaryzacji, stopniowo zmniejszając pętlę histerezy i neutralizując szczątkowe bieguny magnetyczne w celu dokładnego rozmagnesowania.
Rozmagnesowanie tylko fazy B w transformatorach trójfazowych: Jedno podłączenie do izolatora fazy B zapewnia całkowite rozmagnesowanie wszystkich trzech faz — znacznie skracając czas konfiguracji na miejscu i eliminując potrzebę wielokrotnych ponownych podłączeń podczas uruchamiania transformatora.
Podwójny tryb pracy: Tryb automatyczny sekwencyjnie stosuje poziomy prądu 5A, 1A, 200mA i 5mA bez interwencji użytkownika. Tryb ręczny zapewnia indywidualny wybór poziomu prądu do ukierunkowanego rozmagnesowania w zależności od nasilenia magnetyzmu szczątkowego.
Akwiizycja danych AD 16-bit: Konwersja analogowo-cyfrowa o wysokiej rozdzielczości z automatycznym osądem stabilizacji prądu zapewnia precyzyjną kontrolę prądu rozmagnesowania i powtarzalne wyniki w różnych warunkach terenowych.
Czas cyklu poniżej 4 minut: Jednoprzejściowe rozmagnesowanie kończy się w ciągu poniżej 4 minut (ręczne) lub 9 minut (automatyczny pełny cykl) — znacząca poprawa w porównaniu do 30-minutowych cykli przyrządów poprzedniej generacji, umożliwiająca efektywne harmonogramy uruchamiania wielu transformatorów.

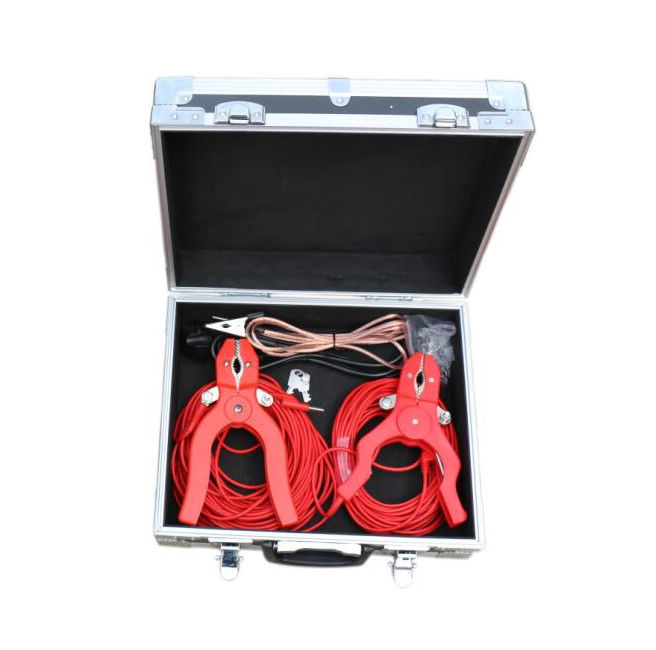

Kompatybilność z kablami do testowania rezystancji DC: Bezpośrednio ponownie wykorzystuje przewody prądowe z pomiarów rezystancji uzwojeń DC, usprawniając przejście od testów diagnostycznych do rozmagnesowania bez zmiany kabli.
Kompaktowa konstrukcja terenowa: Ważący zaledwie 5 kg (bez przewodów pomiarowych), XHXC105 jest specjalnie zaprojektowany do wdrożeń mobilnych na terenach podstacji z minimalnym wysiłkiem konfiguracyjnym.
Specyfikacje techniczne
| Prąd rozmagnesowania |
5A, 1A, 200mA, 5mA (konfigurowalny) |
| Tryb rozmagnesowania |
Ręczny / Automatyczny |
| Czas rozmagnesowania |
Ręczny: 3 min/cykl | Automatyczny: 9 min/cykl |
| Skuteczność rozmagnesowania |
>90% na pojedyncze przejście |
| Postęp rozmagnesowania |
Wyświetlacz w czasie rzeczywistym 0–100% |
| Zasilanie robocze |
AC 220V±10%, 50Hz±1Hz |
| Bezpiecznik |
8A (AC 220V) |
| Temperatura otoczenia |
-25℃～50℃ |
| Wilgotność otoczenia |
≤90% |
| Waga |
5 kg (bez przewodów pomiarowych) |
| Wyświetlacz |
LCD z prądem w czasie rzeczywistym, trybem i postępem |
| Dotyczy transformatorów |
35kV i wyżej; Zoptymalizowany dla jednostek o dużej mocy 330kV+ |
Zasada działania
Instrument wykorzystuje tłumienie konwersji częstotliwości DC: (1) stosowany jest prąd rozmagnesowania DC; (2) amplituda prądu okresowo maleje; (3) polaryzacja prądu okresowo się zmienia; (4) pętla histerezy jest stopniowo zwężana, a bieguny magnetyczne są wzajemnie znoszone w celu uzyskania pełnego rozmagnesowania.
Przewodnik po połączeniach
| Transformator jednofazowy |
Podłącz do zacisków A i X |
| Transformator trójfazowy |
Podłącz tylko do izolatora fazy B i neutralnego (O) — wszystkie trzy fazy są rozmagnesowywane jednocześnie |
| Wyjście rozmagnesowania |
Nienapolarne; zaciski wyjściowe nie mają rozróżnienia na dodatni/ujemny |
Ważne uwagi dotyczące bezpieczeństwa
Przed rozpoczęciem pracy dokładnie przeczytaj instrukcję obsługi i sprawdź prawidłowość okablowania.
Upewnij się, że zacisk uziemiający jest niezawodnie podłączony przed włączeniem zasilania.
Nie usuwaj zacisków pomiarowych podczas procesu rozmagnesowania.
W przypadku jakiejkolwiek sytuacji nienormalnej natychmiast naciśnij czerwony przycisk RESET lub wyłącz wyłącznik zasilania.
Jest to precyzyjny instrument elektroniczny wysokiego napięcia — osoby nieprofesjonalne nie mogą go demontować; należy obchodzić się z nim ostrożnie podczas transportu.
Często zadawane pytania
P1: Dlaczego rozmagnesowanie jest niezbędne przed ponownym załączeniem transformatora po testach DC?
Testy rezystancji DC nieuchronnie pozostawiają szczątkowy magnetyzm w rdzeniu transformatora. Bez rozmagnesowania, po ponownym załączeniu transformatora, ten szczątkowy strumień nasyca rdzeń przez pół cyklu, generując ogromne prądy rozruchowe wzbudzenia zawierające wysokie zawartości harmonicznych. Może to spowodować: nieprawidłowe działanie przekaźników zabezpieczających prowadzące do nieudanych uruchomień; współbieżne prądy rozruchowe w sąsiednich transformatorach powodujące kaskadowe zadziałania zabezpieczeń w wielu podstacjach; fizyczne uszkodzenie uzwojeń transformatora i wyłączników z powodu nadmiernych sił elektromagnetycznych; oraz niestabilność napięcia w sieci wpływającą na urządzenia podrzędne. XHXC105 eliminuje to ryzyko poprzez systematyczne usuwanie szczątkowego magnetyzmu przed ponownym załączeniem.
P2: Jak działa rozmagnesowanie tylko fazy B w transformatorach trójfazowych?
Opatentowana technologia tłumienia konwersji częstotliwości DC firmy XHXC105 umożliwia całkowite trójfazowe rozmagnesowanie poprzez jedno podłączenie do izolatora fazy B i punktu neutralnego (O). Sprzężenie obwodu magnetycznego w rdzeniu transformatora propaguje efekt rozmagnesowania we wszystkich trzech fazach jednocześnie, eliminując potrzebę indywidualnych połączeń faz A, B i C. Zmniejsza to czas konfiguracji w terenie o około 70% i minimalizuje ryzyko błędów okablowania podczas kampanii uruchamiania wielu transformatorów.
P3: Kiedy powinienem używać trybu automatycznego, a kiedy ręcznego?
Tryb automatyczny jest zalecany do standardowego rozmagnesowania po testach DC, gdy poziom szczątkowego magnetyzmu jest nieznany. Sekwencyjnie stosuje poziomy prądu 5A → 1A → 200mA → 5mA w ciągu około 9 minut, osiągając >90% rozmagnesowania bez interwencji użytkownika. Tryb ręczny jest odpowiedni, gdy znasz konkretny potrzebny poziom prądu — na przykład po częściowym cyklu rozmagnesowania lub podczas pracy z transformatorami o znanym niskim szczątkowym magnetyzmie. Tryb ręczny kończy się w ciągu około 3 minut na wybrany poziom prądu i pozwala na ponowne zastosowanie na wyższych poziomach, jeśli jest to konieczne.
P4: Jakie są wymagania dotyczące zasilania i co zrobić, jeśli urządzenie się nie włącza?
XHXC105 wymaga zasilania AC 220V±10%, 50Hz±1Hz. Bezpiecznik 8A w gnieździe na tylnym panelu zapewnia podstawową ochronę nadprądową. Jeśli urządzenie się nie włącza: (a) sprawdź, czy bezpiecznik 8A nie przepalił się; (b) zweryfikuj, czy napięcie zasilania mieści się w zakresie 220V±10%. Jeśli używasz generatora, upewnij się, że przebieg wyjściowy jest falą sinusoidalną 50 Hz i że jedna faza jest uziemiona jako neutralna — jest to najczęstszy problem z zasilaniem w terenie. Transformator izolacyjny można również podłączyć szeregowo, aby rozwiązać problemy z kompatybilnością przebiegu generatora.
P5: Jak ten przyrząd integruje się z istniejącymi przepływami pracy testowania rezystancji DC?
XHXC105 jest zaprojektowany do płynnego następstwa po testach rezystancji uzwojeń DC. Te same przewody prądowe używane do pomiaru rezystancji DC można podłączyć bezpośrednio do zacisków wyjściowych rozmagnesowania bez zmiany kabli, eliminując potrzebę wchodzenia na transformator w celu ponownego podłączenia przewodów pomiarowych. Po zakończeniu testów rezystancji DC na wszystkich uzwojeniach, wystarczy przenieść złącza przewodów pomiarowych z testera rezystancji do XHXC105, wybrać odpowiedni tryb rozmagnesowania i rozpocząć cykl. Cały przepływ pracy — od końcowego pomiaru rezystancji do zakończonego rozmagnesowania — zazwyczaj zajmuje mniej niż 15 minut na transformator dla standardowej jednostki z trzema uzwojeniami.
