Przegląd produktu

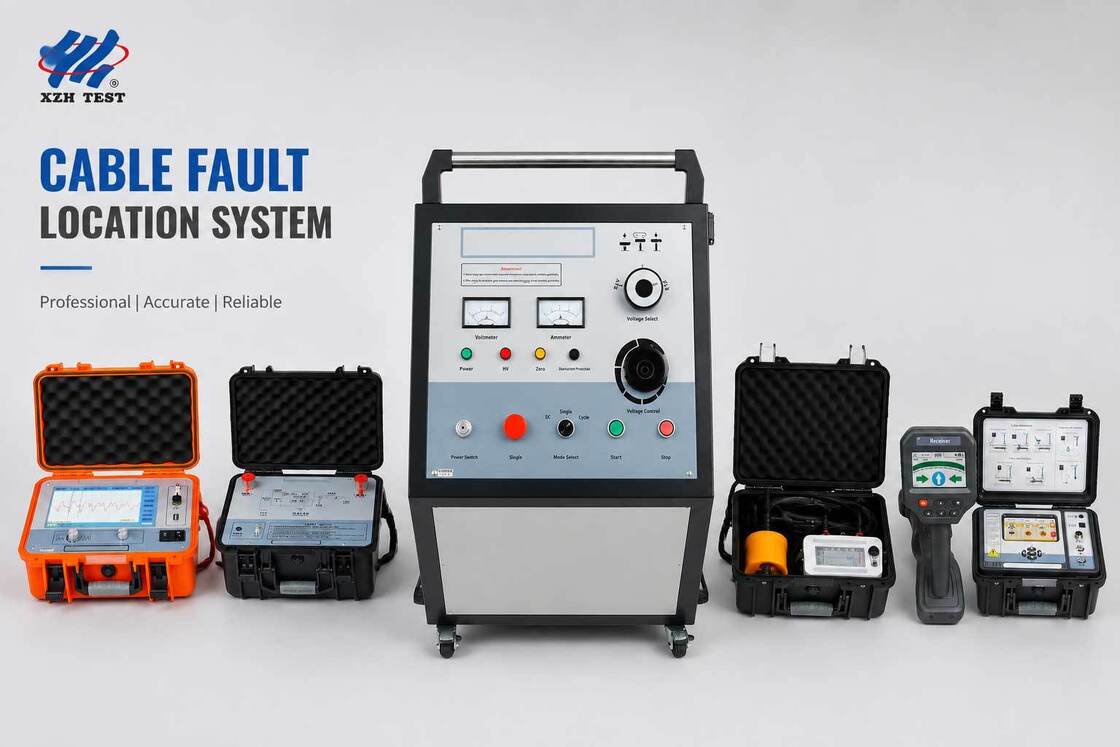

Dokładny przenośny system lokalizacji uszkodzeń kabli XZH TEST to w pełni zintegrowana platforma diagnostyczna przeznaczona dla sieci kabli elektroenergetycznych średniego i niskiego napięcia do 35 kV. Łącząc wielonapięciowy generator impulsów o energii 2048 J, cyfrowy prelokator TDR 400 MHz, precyzyjny lokalizator akustyczno-magnetyczny oraz wieloczęstotliwościowy tester tras kablowych w jednym skoordynowanym rozwiązaniu terenowym, system ten obejmuje cały proces lokalizacji uszkodzeń – od kondycjonowania uszkodzenia i prelokacji po lokalizację z dokładnością do centymetra i identyfikację trasy kabla. Zaprojektowany dla ekip terenowych przedsiębiorstw energetycznych, wykonawców elektrycznych i zespołów utrzymania ruchu w przemyśle, zapewnia profesjonalną dokładność w wytrzymałej, przenośnej obudowie przystosowanej do pracy w trudnych warunkach terenowych w temperaturach od -25°C do +65°C.
Komponenty systemu
1. XHHV535-4TS — Wysokonapięciowy generator impulsów 2048 J
Źródło energii impulsowej i kondycjonowanie uszkodzeń
Serce systemu. Dostarcza do 2048 dżuli energii impulsowej z trzema przełączanymi poziomami napięcia (8 kV / 16 kV / 32 kV) dla precyzyjnej kontroli energii w zależności od różnych znamionowych napięć kabli. Zapewnia impulsy o wysokiej energii wymagane do prelokacji uszkodzeń metodą odbicia łuku i lokalizacji akustyczno-magnetycznej. Posiada ciągły prąd przepalania 60 mA do kondycjonowania uszkodzeń, blokadę bezpieczeństwa zerowego startu, automatyczne rozładowanie wewnętrznej pojemności i obudowę o stopniu ochrony IP54.
Napięcie wyjściowe: 8 kV / 16 kV / 32 kV (trzystopniowe przełączane)
Energia rozładowania: 2048 dżuli (maksymalnie)
Prąd przepalania: 60 mA @ 32 kV do kondycjonowania uszkodzeń
Wbudowany kondensator: 64 µF / 16 µF / 4 µF
Bezpieczeństwo: Blokada zerowego startu, automatyczne rozładowanie, ochrona przed przepięciem/przeciążeniem/przegrzaniem
Stopień ochrony: IP54
2. XHGG502A — Cyfrowy prelokator uszkodzeń kabli TDR
Precyzyjne określanie odległości do uszkodzenia
Zaawansowany reflektometr w dziedzinie czasu do szybkiego pomiaru odległości do uszkodzenia. Obsługuje cztery metody testowania – impuls niskiego napięcia, prąd impulsowy, napięcie impulsowe i impuls wielokrotny ARC – do obsługi wszystkich typów uszkodzeń izolacji kabli. Z maksymalną częstotliwością próbkowania 400 MHz, amplitudą impulsu 300 V i dziesięcioma wybieranymi zakresami pomiarowymi od 100 m do 100 km, zapewnia minimalną rozdzielczość 0,07 m z błędem pomiaru ≤±(0,5%×L+1m). Posiada automatyczne dopasowanie impedancji i regulowany zysk sygnału w zakresie 0–100%.
Metody testowania: Impuls LV, prąd impulsowy, napięcie impulsowe, impuls wielokrotny ARC
Częstotliwość próbkowania: 1 MHz – 400 MHz
Zakres pomiarowy: ≥120 km
Minimalna rozdzielczość: 0,07 m
Amplituda impulsu: 300 V
Impedancja wyjściowa: Automatyczne dopasowanie
3. XHDD503C — Akustyczno-magnetyczny precyzyjny lokalizator
Lokalizacja uszkodzeń z dokładnością do centymetra
Profesjonalny synchroniczny odbiornik akustyczno-magnetyczny do precyzyjnej lokalizacji uszkodzeń. Działa w czterech trybach (Standardowy, Ulepszony, Redukcja szumów, Niestandardowy) z inteligentnym pomiarem różnicy czasu, inspekcją elektromagnetyczną i metodami pomiaru akustycznego. 5-calowy, ultra-jasny, kolorowy wyświetlacz TFT 800×480 zapewnia intuicyjne wskazówki graficzne, a w pełni automatyczny zysk 120 dB i zakres dynamiczny 16 biegów (0–112 dB) zapewniają niezawodne wykrywanie w najgłośniejszych warunkach terenowych. Wodoodporność IP65 do pracy w każdych warunkach pogodowych.
Dokładność punktu stałego: 0,1 m (punkt stały i trasa)
Wzmocnienie: 120 dB, w pełni automatyczne + ręczna regulacja
Zakres częstotliwości: 100 – 1600 Hz
Wyświetlacz: 5-calowy, ultra-jasny, kolorowy TFT 800×480
Bateria: 4 × 18650 litowo-jonowa, czas pracy ponad 8 godzin
Wodoodporność: IP65
4. XHGX507C — Kompleksowy tester tras kablowych i rurociągów
Śledzenie i identyfikacja trasy
Wieloczęstotliwościowy system nadajnik-odbiornik do śledzenia trasy kabla, pomiaru głębokości, identyfikacji kabla i wykrywania uszkodzeń napięciowych. Nadajnik emituje moc do 15 W na 11 aktywnych częstotliwościach (od 640 Hz do 197 kHz) z 9 regulowanymi poziomami mocy i maksymalną mocą wyjściową 150 Vpp. Odbiornik posiada 4,3-calowy, czytelny w słońcu kolorowy wyświetlacz LCD pokazujący głębokość, prąd, częstotliwość, tryb, wzmocnienie i siłę sygnału. Obsługuje metody bezpośredniego połączenia, sprzężenia i indukcji z zaciskiem sprzęgającym o średnicy 150 mm. Głębokość detekcji wynosi od 0 do 20 m.
Aktywne częstotliwości: 11 częstotliwości od 640 Hz do 197 kHz
Moc wyjściowa: Maks. 15 W, 9 poziomów regulowanych
Głębokość detekcji: 0 – 20 m
Wyświetlacz: 4,3-calowy kolorowy LCD, czytelny w słońcu
Tryby pracy: Śledzenie, identyfikacja, napięcie kroku
Detekcja pasywna: Częstotliwość sieciowa 50/60/250 Hz + pasmo RF
Kompletne specyfikacje systemu
| Parametr |
Specyfikacja |
| Model |
XHGG502A + XHDD503C + XHHV535-4TS + XHGX507C |
| Energia impulsowa |
2048 dżuli (maksymalnie) |
| Napięcie impulsowe |
8 kV / 16 kV / 32 kV (trzystopniowe przełączane) |
| Częstotliwość próbkowania TDR |
1 MHz – 400 MHz |
| Zakres prelokacji |
≥120 km |
| Rozdzielczość prelokacji |
0,07 m |
| Dokładność lokalizacji |
0,1 m (punkt stały i trasa) |
| Głębokość trasera trasy |
0 – 20 m |
| Zakres docelowych kabli |
Kable elektroenergetyczne średniego i niskiego napięcia (do 35 kV) |
| Temperatura pracy |
-25°C – +65°C |
| Marka |
XZH TEST |
| Pochodzenie |
Xi'an, Shaanxi, Chiny |
| Certyfikacja |
ISO, CE |
Kompletny proces lokalizacji uszkodzeń
Test izolacji kabla i kondycjonowanie uszkodzeń (XHHV535-4TS)Przeprowadź wstępny pomiar rezystancji izolacji, aby potwierdzić obecność uszkodzenia i scharakteryzować jego typ. Zastosuj impuls DC lub wysokonapięciowy, aby skondycjonować punkt uszkodzenia – powodując jego przeskoczenie i rozładowanie, tworząc wykrywalny sygnał przejściowy.
Prelokacja uszkodzeń (XHGG502A)Podłącz prelokator TDR i użyj zasad odbicia fali bieżącej, aby dokonać przybliżonego pomiaru wszystkich typów głównych uszkodzeń izolacji kabli. Wybierz optymalną metodę testowania (impuls LV, prąd impulsowy, napięcie impulsowe lub impuls wielokrotny ARC) w zależności od charakterystyki uszkodzenia, aby szybko obliczyć odległość.
Śledzenie i identyfikacja trasy (XHGX507C)Użyj kompleksowego testera, aby prześledzić dokładną trasę kabla, zmierzyć głębokość zakopania i jednoznacznie zidentyfikować docelowy kabel wśród wielu obwodów. Zaznacz trasę na powierzchni ziemi, aby przygotować się do precyzyjnej lokalizacji.
Generowanie impulsów przepięciowych (XHHV535-4TS)Zastosuj impulsy o wysokiej energii do uszkodzonego kabla na wybranym poziomie napięcia, aby wytworzyć wykrywalne sygnały akustyczne i elektromagnetyczne w punkcie uszkodzenia dla lokalizatora.
Precyzyjna lokalizacja (XHDD503C)Przejdź trasę kabla z akustyczno-magnetycznym lokalizatorem, używając inteligentnych metod różnicy czasu i synchronizacji. Zlokalizuj dokładne miejsce uszkodzenia z dokładnością do 0,1 m – minimalizując obszar wykopów i czas naprawy.
Naprawa i weryfikacja kablaWykop dokładnie w zaznaczonym miejscu, napraw kabel i zweryfikuj przywrócenie działania poprzez końcowy test izolacji, aby potwierdzić integralność operacyjną.
Zastosowania
Mie urbanistyczne sieci dystrybucyjne: Lokalizacja uszkodzeń w zakopanych kablach dystrybucyjnych średniego i niskiego napięcia w środowiskach miejskich – gdzie dokładność lokalizacji 0,1 m minimalizuje wykopy drogowe, zakłócenia ruchu i koszty przywrócenia.
Obiekty przemysłowe: Diagnostyka kabli dystrybucji energii w zakładach, w tym tych biegnących pod betonowymi posadzkami, utwardzonymi placami i fundamentami budynków, gdzie dostęp jest ograniczony.
Miejsca odnawialnych źródeł energii: Wykrywanie uszkodzeń kabli w farmach wiatrowych, elektrowniach fotowoltaicznych i obiektach magazynowania energii z rozległymi sieciami zakopanych kabli kolektorowych i zasilających.
Infrastruktura transportowa: Diagnostyka kabli podziemnych dla kolei, lotnisk, portów i systemów elektrycznych tuneli, gdzie szybkie przywrócenie działania po awarii jest kluczowe dla ciągłości operacyjnej.
Przedsiębiorstwa energetyczne i wykonawcy usług: Rutynowe konserwacje zapobiegawcze, reagowanie na awarie w sytuacjach awaryjnych i testy odbiorowe po instalacji dla sieci kabli elektroenergetycznych SN/nn.
Pakowanie i dostawa
| Przedmiot |
Szczegóły |
| Pakowanie |
Wzmocniona drewniana skrzynia z wewnętrzną wyściółką piankową |
| Czas wysyłki |
8 – 10 dni roboczych |
| Zdolność produkcyjna |
1000 zestawów rocznie |
| Minimalna ilość zamówienia |
1 sztuka |
| Warunki płatności |
T/T |
Często zadawane pytania
P1: Jakie typy kabli i poziomy napięcia może wykrywać system XHHV535-4TS?
System jest przeznaczony do kabli elektroenergetycznych średniego i niskiego napięcia do 35 kV. Obsługuje wszystkie powszechne typy izolacji, w tym XLPE, PILC i EPR. Cztery metody testowania (impuls LV, prąd impulsowy, napięcie impulsowe, impuls wielokrotny ARC) obejmują pełne spektrum typów uszkodzeń kabli: zwarcia o niskiej rezystancji, zwarcia, przerwy, wycieki o wysokiej rezystancji i przeskoki. Trójstopniowy generator impulsów (8/16/32 kV) pozwala operatorom precyzyjnie dopasować energię impulsową do znamionowego napięcia kabla.
P2: Jak akustyczno-magnetyczna lokalizacja osiąga dokładność poniżej 0,2 m?
Lokalizator XHDD503C wykorzystuje zasadę synchronizacji akustyczno-magnetycznej. Gdy generator impulsów powoduje przeskoki w punkcie uszkodzenia, fale akustyczne (dźwiękowe/wibracyjne) i elektromagnetyczne rozchodzą się z różnymi prędkościami przez ziemię. Czujnik o stopniu ochrony IP65 przechwytuje oba sygnały jednocześnie. Jednostka główna oblicza różnicę czasu w czasie rzeczywistym i wyświetla 4 zsynchronizowane odczyty. Gdy operator zbliża się bezpośrednio nad uszkodzeniem, różnica czasu stopniowo maleje do zera, wskazując dokładną lokalizację z dokładnością do 0,2 m – nawet w hałaśliwych środowiskach miejskich, dzięki wzmocnieniu 120 dB i redukcji szumów tła BNR.
P3: Czy ten system nadaje się dla jednego technika terenowego?
Tak. Każdy komponent jest zaprojektowany do obsługi przez jednego operatora: prelokator TDR posiada interfejs ekranu dotykowego 10,1 cala z automatyczną analizą przebiegów; tester tras XHGX507C zapewnia wskazówki w postaci wykresów słupkowych, strzałek i komunikatów głosowych do samodzielnego śledzenia kabli; a lokalizator waży zaledwie 6,5 kg i ma ponad 8 godzin pracy na baterii. Ze względów bezpieczeństwa podczas operacji wysokiego napięcia zaleca się zespół dwuosobowy zgodnie ze standardowymi protokołami przedsiębiorstw energetycznych, ale każdy pojedynczy instrument jest w pełni przystosowany do obsługi przez jednego operatora.
P4: Jakie szkolenia i wsparcie posprzedażowe zapewnia XZH TEST?
XZH TEST dostarcza obszerne instrukcje obsługi w języku angielskim do każdego systemu. Na życzenie można zorganizować uruchomienie na miejscu i szkolenie operatorów. Oferujemy zdalne wsparcie techniczne za pośrednictwem poczty elektronicznej, połączeń wideo i telefonu – nasz zespół inżynierów pomaga w udzielaniu wskazówek dotyczących konkretnych zastosowań, interpretacji przebiegów i rozwiązywania problemów w terenie. Standardowa gwarancja producenta obejmuje wady produkcyjne, z możliwością przedłużonej gwarancji i umów serwisowych dla długoterminowych flot.
P5: Jakie są warunki dostawy, pakowania i zdolność produkcyjna?
Standardowy czas wysyłki wynosi 8–10 dni roboczych. Każdy system jest pakowany w wzmocnione drewniane skrzynie eksportowe z wewnętrzną wyściółką piankową, zapewniającą bezpieczny transport międzynarodowy. Minimalna ilość zamówienia to 1 sztuka, z warunkami płatności T/T. Roczna zdolność produkcyjna wynosi 1000 zestawów – zapewniając dostępność zarówno dla indywidualnych zakupów próbnych, jak i dla dużych zamówień flotowych przedsiębiorstw energetycznych.
