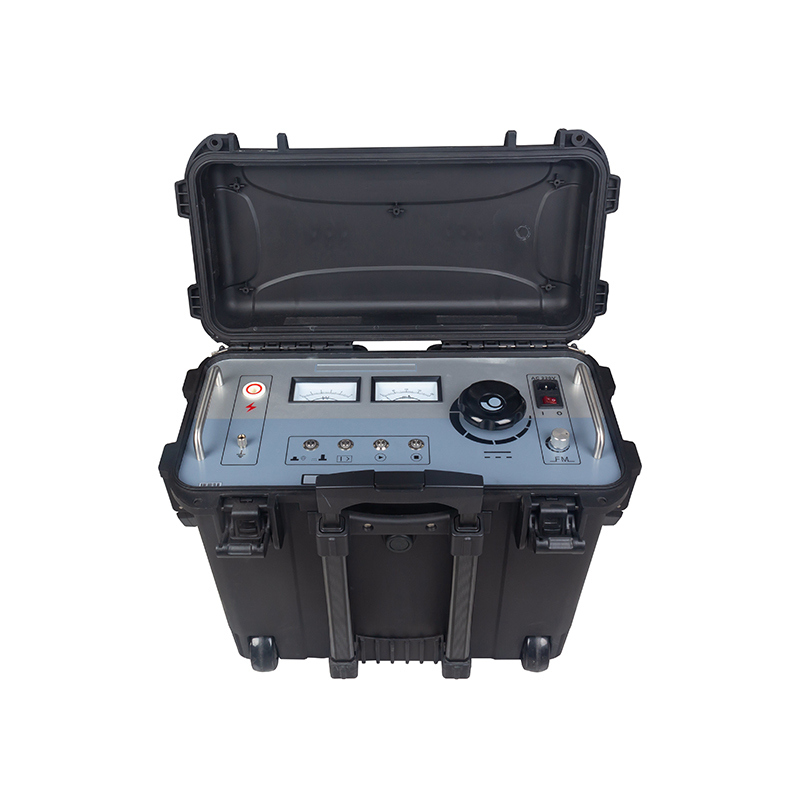

Lokalizator usterek w obudowie kable 10kV-500kV do inspekcji i lokalizacji usterek kabli Hv

Wraz z pełnym wdrożeniem transformacji sieci miejskiej, wiele biur energetycznych, stron budowlanych, a nawet jednostek projektowych po raz pierwszy zetknęło się z kablami 110kV XLPE.
Ze względu na ograniczenia czasowe i niewystarczające doświadczenie, wiele kabli nie przeszło testu wytrzymałości napięciowej (10kV/1min). Obecnie większość zewnętrznych
powłok wykonana jest z materiału osłonowego HDPE, który przeszedł test wytrzymałości napięciowej DC 25kV/5min w fabryce, a prąd upływu wynosi zaledwie kilkadziesiąt μA.
Dlatego większość uszkodzeń po ułożeniu jest spowodowana uszkodzeniami zewnętrznymi podczas
układania, w tym wypełnianiem glebą i przykrywaniem. Uszkodzenia po eksploatacji zwykle obejmują ugryzienia termitów;
woda w skrzynce uziemiającej; pogorszenie pierwotnej wady; wilgoć
wnikanie w rozwidloną część przewodu uziemiającego zmniejsza izolację
rezystancję itp., czasami dlatego, że kabel jest zakopany zbyt głęboko lub otaczające
warunki są skomplikowane, więc bardzo trudno jest zlokalizować, a niektóre wady nie mogą być
rozwiązane po wielu latach, pozostawiając ukryte zagrożenia dla eksploatacji.
Napięcie wyjściowe detektora uszkodzeń zewnętrznej osłony kabla wysokiego napięcia wynosi 10KV i
poniżej, co w pełni spełnia chińską normę krajową GB50150-2006 dotyczącą zewnętrznej osłony kabla
przepisy dotyczące testów wytrzymałości napięciowej, w tym przekazanie zewnętrznej osłony kabla

Testujemy i testujemy zapobiegawczo odpowiednie dla systemów krzyżowych i lokalizację uszkodzeń zewnętrznej osłony kabla. Szybko i dokładnie znajdź ukryte zagrożenia uszkodzeń uziemienia zewnętrznej osłony kabli wysokiego i ultrawysokiego napięcia jedno- i trójżyłowych 10kv-500kv oraz dużych prądów upływu. Jednocześnie może wykonywać 5kv-10kv na zewnętrznych osłonach kabli z polietylenu o dużej gęstości i polichlorku winylu, 1 Minutowy test wytrzymałości napięciowej DC to specjalny instrument niezbędny do konserwacji sprzętu kablowego jedno- i trójżyłowego 10kv-500kv jednostek eksploatacyjnych kabli wysokiego i ultrawysokiego napięcia, firm inżynieryjnych kabli ultrawysokiego napięcia oraz różnych firm inżynieryjnych przesyłu i transformacji energii. Główne cechy 1 z funkcją automatycznej ochrony nadprądowej, przepięciowej, przegrzania; 2 Jest bezpieczniejszy i bardziej niezawodny dzięki ochronie zerowego startu; 3 Unikalna konstrukcja samorozładowania, o ile wyjście wysokiego napięcia jest odcięte, wysokie napięcie samo się zeruje; 4 z podwójnym wskaźnikiem prądu i napięcia, intuicyjnym i przejrzystym;

5. Przełącznik jednym przyciskiem między trybem pozycjonowania a trybem wytrzymałości napięciowej, co jest wygodne i szybkie;

6 W zakresie testowym nie ma martwego punktu;
7. Czułość odbiornika jest regulowana, co jest wygodniejsze do pozycjonowania;
8 Funkcja przełącznika ochrony nadprądowej, tryb wytrzymałości napięciowej i tryb pozycjonowania są wygodne w użyciu
Dane techniczne
1 Napięcie wejściowe: 220V (±10%), 50Hz (±2Hz);
2 Napięcie wyjściowe: 0 ~ 10kV (fala prostokątna) regulowane;
3 Prąd wyjściowy: 0～200mA;
4 Pojemność wyjściowa: 2kVA;

5 Regulacja częstotliwości: Min: 0,2 Hz, Max: 5 Hz (zakres regulowany).

Skład instrumentu

1 Lokalizator uszkodzeń zewnętrznej osłony kabla: jednostka do lokalizacji uszkodzeń lub testu wytrzymałości napięciowej;

2 Linia łącząca wysokiego napięcia: podłącz koniec wyjściowy wysokiego napięcia hosta i testowany rdzeń kabla;

3 Przewód zasilający: przewód zasilający instrumentu;

4 Odbiornik: jednostka, która odbiera sygnał podczas lokalizacji uszkodzenia;

5 bezpiecznik: stosowany jest bezpiecznik 8A, bezpiecznik zapasowy systemu zasilania AC220V;

6 Przewód uziemiający: przewód uziemiający instrumentu;

7 Zacisk odbiornika: zacisk odbiornika;

8 Stelaż: używany w metodzie napięcia krokowego.

Wprowadzenie do interfejsu operacyjnego

①

Wyjście wysokiego napięcia: dedykowany zacisk wyjściowy wysokiego napięcia DC;

②

Woltomierz: wskazujący napięcie wyjściowe wysokiego napięcia miernik kV;

③

Amperomierz: wskazujący prąd wyjściowy miernik mA;④
 Gniazdo bezpiecznika: miejsce, w którym zainstalowany jest bezpiecznik systemu zasilania 220VAC;⑤
 Gniazdo zasilania: zasilanie robocze instrumentu, port połączeniowy 220VAC;⑥
 Włącznik zasilania: "Bieg I" wykorzystuje zasilanie AC220V do zasilania systemu; "Bieg 0" wyłącza;⑦
 Regulacja częstotliwości w trybie pozycjonowania: regulacja częstotliwości wyjściowej impulsu w trybie pozycjonowania;⑧
Regulacja napięcia: Po uruchomieniu urządzenia należy najpierw obrócić pokrętło w kierunku przeciwnym do ruchu wskazówek zegara do końca. Gdy zaświeci się kontrolka przycisku uruchamiania wysokiego napięcia, naciśnij przycisk uruchamiania, a następnie obróć zgodnie z ruchem wskazówek zegara, aby zwiększyć wyjściowe wysokie napięcie od małego do dużego, i wyreguluj w kierunku przeciwnym do ruchu wskazówek zegara, aby zmniejszyć wyjściowe wysokie napięcie od dużego do małego;⑨
 Przycisk zatrzymania wysokiego napięcia: Po zakończeniu testu lub w przypadku nieprawidłowości naciśnij ten przycisk, aby odciąć wyjście wysokiego napięcia, kontrolka wysokiego napięcia zgaśnie, kontrolka przycisku zatrzymania zaświeci się, aby wskazać, że występuje wyjście wysokiego napięcia, a jeśli jest wyłączona, oznacza to, że nie ma wyjścia wysokiego napięcia;⑩
 Przycisk uruchamiania wysokiego napięcia: Gdy kontrolka przycisku uruchamiania jest włączona, oznacza to, że napięcie wyjściowe jest w pozycji zerowej. Gdy przycisk uruchamiania jest włączony, przycisk uruchamiania jest ważny. Jeśli kontrolka przycisku uruchamiania nie świeci się po włączeniu przełącznika zasilania, wyreguluj pokrętło regulacji napięcia w kierunku przeciwnym do ruchu wskazówek zegara, aż zaświeci się kontrolka. Gdy kontrolka się zaświeci, naciśnij ten klawisz, aby uruchomić urządzenie i wygenerować wysokie napięcie wyjściowe;⑪
 Przełącznik ochrony nadprądowej: Gdy świeci się niebieska kontrolka, ochrona nadprądowa jest włączona, a gdy niebieska kontrolka jest wyłączona, ochrona nadprądowa jest wyłączona.⑫
Przycisk przełącznika funkcji pozycjonowania/wytrzymałości napięciowej: gdy świeci się czerwona kontrolka, jest to funkcja wytrzymałości napięciowej, a gdy świeci się zielona kontrolka, jest to funkcja pozycjonowania;⑬
Kolumna uziemiająca: punkt uziemienia instrumentu, ochrona bezpieczeństwa;1. Miernik mikroamperów: wskazuje wielkość i kierunek sygnału
2. Sygnał: Interfejs wejściowy sygnału służy do podłączenia ramy A lub zacisku odbiorczego;3. Regulacja zerowa: podstawa odniesienia regulacji sygnału w trybie "Ⅰ"; nie działa w trybie "Ⅱ";
4. Regulacja: regulacja amplitudy sygnału wejściowego;5. Przełącznik biegów: bieg "0" oznacza stan wyłączenia;

"Ⅰ" plik może być używany w trybie testu napięcia krokowego i trybie testu zacisku odbiorczego;

Nadaje się do środowiska testowego ze słabym sygnałem wejściowym (z obwodem wzmacniającym wewnątrz);

“Ⅱ” bieg może być używany tylko w trybie testu napięcia krokowego;

Nadaje się do środowiska testowego z silnym sygnałem wejściowym (bez obwodu wzmacniacza wewnątrz);
