Cyfrowe spalanie przez mostek w przypadku usterki kablowej w dużych przewodów wysokiego napięcia

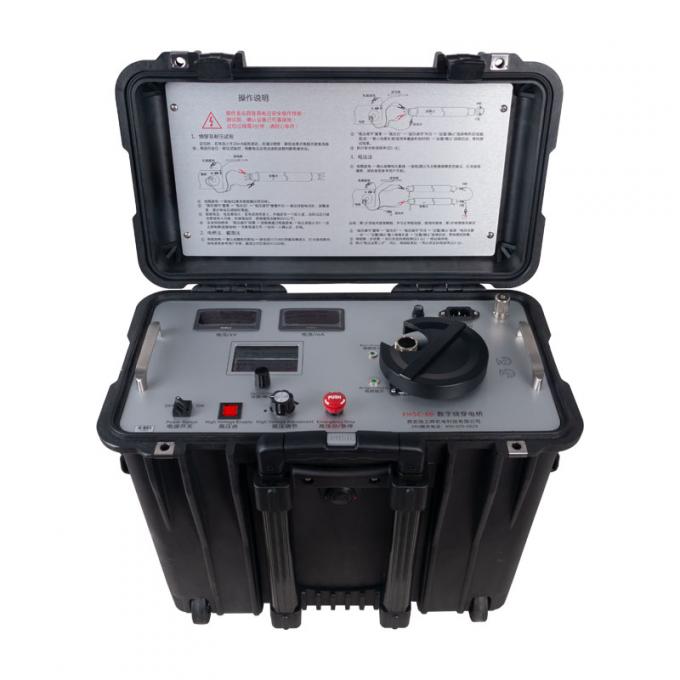

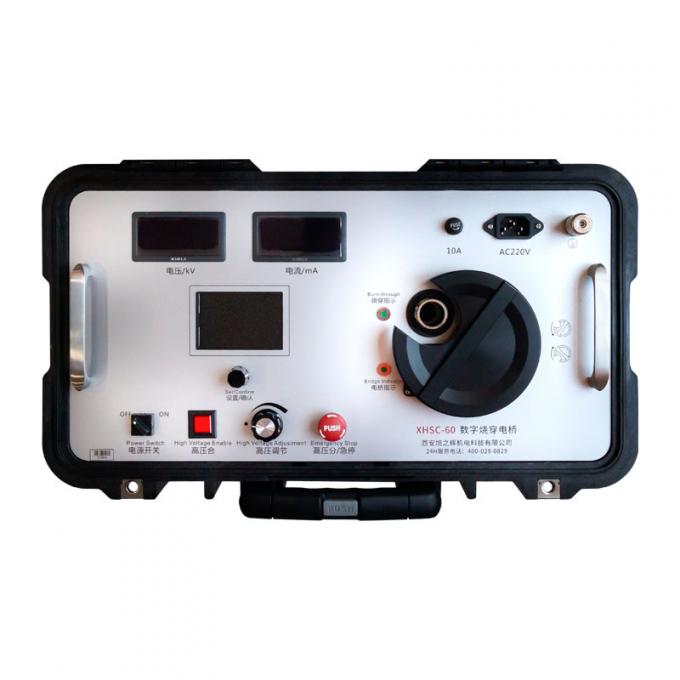

XHSC-60Q Digital Burn Through Bridge to wysokiej wydajności urządzenie do wykrywania usterek kablowych, zaprojektowane specjalnie dla kabli napędowych o napięciu 60 kV i poniżej.instalacje energii ze źródeł odnawialnych, infrastruktura krytyczna i przemysłowe sieci dystrybucji energii, dostarcza do 600 mA kontrolowanego prądu spalania, aby przekształcić usterki o wysokiej odporności w usterki o niskiej odporności, które można zlokalizować, umożliwiając szybkie i precyzyjne wcześniejsze zlokalizowanie usterki na dużym przecinku,długodystansowe kabły podziemne.

W przeciwieństwie do konwencjonalnych mostów burnowych skierowanych do ogólnych zastosowań, XHSC-60Q jest specjalnie zaprojektowany dla operatorów zarządzających dużymi farmami słonecznymi, systemami zbierania energii wiatrowej,zasilacze centrum danych, oraz dużych sieci kablowych przemysłowych, gdzie przekrój kablowy często przekracza 400 mm2 i odporność na usterki może osiągać dziesiątki kilohmów.

• Wysoki prąd:600 mA maksymalnego prądu spalania, skutecznie przekształca błędy o wysokim oporze (do kilkudziesięciu kΩ) w odnawialne stany niskiego oporu na kablach o dużym przekroju.
• szeroki zakres napięcia:0 ′ 60 kV ciągle regulowana moc wyjściowa, obejmująca pełne spektrum wymagań dotyczących diagnostyki usterek w kablach średniego i wysokiego napięcia.

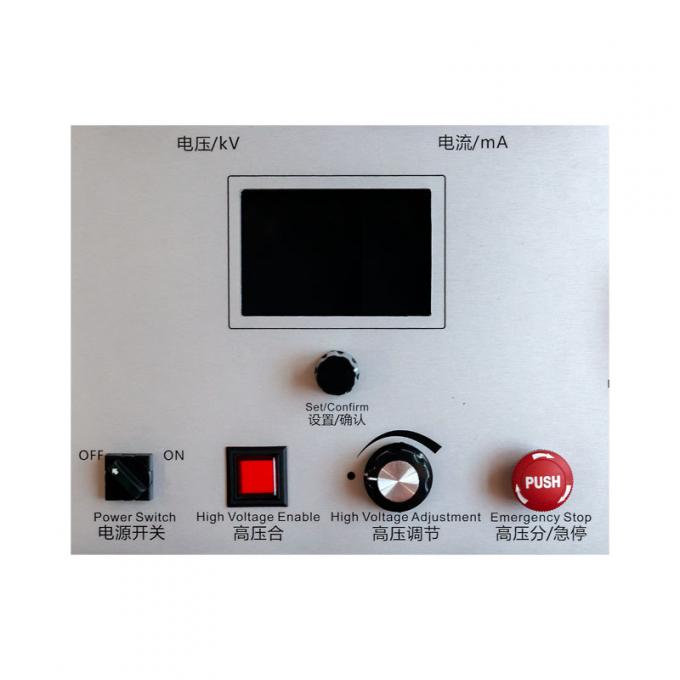

• Inteligentne sterowanie cyfrowe:Mikroprocesorowa regulacja z monitorowaniem napięcia/prądu w czasie rzeczywistym oraz automatyczne blokady bezpieczeństwa dla ochrony operatora.
• Kompaktny projekt przenośny:Waga około 25 kg, wymiary 30 cm × 46 cm × 50 cm, łatwo przenoszone w pojazdach służbowych do wykorzystania w terenie.
• Kompatybilny z generatorem:Wykorzystuje standardowy przenośny generator o mocy 2 kW+, umożliwiający pracę w odległych miejscach wykorzystujących odnawialne źródła energii bez dostępu do sieci.
• Certyfikat CE:Spełnia europejskie normy bezpieczeństwa i EMC dla profesjonalnego sprzętu elektrycznego do badań.

• Farmy fotowoltaiczne:Lokalizacja usterki w zakopanych kablach kolektorów 35kV łączących stacje falowe z podstawami.
• Elektrownie wiatrowe:Diagnostyka przewodów średnio napięciowych międzyprzewodników i przewodów eksportowych w instalacjach wiatrowych lądowych i morskich.
• Centrum danych:Testy integralności przewodów zasilania krytycznego w celu zapobiegania nieplanowanym przestojom na nadmiernego kanału zasilania.
• Parki przemysłowe i górnictwo:Położenie usterki w dużym przecinku pochowanego kabla w środowiskach ciężkich przemysłu i wydobycia.
• Podstawy użyteczności publicznej:Wykorzystanie urządzeń do przepuszczania energii elektrycznej

XHSC-60Q działa na zasadzie spalania: kontrolowany wysokonapięciowy wyjście prądu stałego jest stosowany do uszkodzonego kabla, stopniowo podgrzewając i węglowując punkt uszkodzenia.Proces ten zmniejsza odporność na uszkodzenia z potencjalnie setek kilohm do kilku ohmów lub mniejGdy usterka zostanie przekształcona w stan niskiego oporu, standard TDR (Time Domain Reflectometry) or impulse current methods can be used to precisely measure the distance to the fault — dramatically improving pre-location accuracy and reducing excavation time.
