System lokalizacji usterek w kablach średniego i niskiego napięcia dla dokładnej lokalizacji usterek w kablach podziemnych

Name: System lokalizacji usterek w kablach średniego i niskiego napięcia dla dokładnej lokalizacji usterek w kablach podziemnych
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4Z+XHGG501B+XHDD503C
Price: 5000 USD
Availability: InStock

Szczegóły produktu:

Place of Origin:	Shaanxi
Nazwa handlowa:	XZH TEST
Orzecznictwo:	CE
Model Number:	XHHV535-4Z+XHGG501B+XHDD503C

Szczegółowe informacje

Place of Origin:

Shaanxi

Nazwa handlowa:

XZH TEST

Orzecznictwo:

Model Number:

XHHV535-4Z+XHGG501B+XHDD503C

Podkreślić:

High Light

Podkreślić:

System lokalizacji usterek kabli podziemnych

Dokładny system lokalizacji usterek kabli podziemnych

Trading Information

Minimum Order Quantity:

1unit

Cena:

EXW 5000

Packaging Details:

wooden packaging

Payment Terms:

T/T

Supply Ability:

500 units per month

Opis produktu

System lokalizacji usterek w kablach średniego i niskiego napięcia dla dokładnej lokalizacji usterek w kablach podziemnych 0

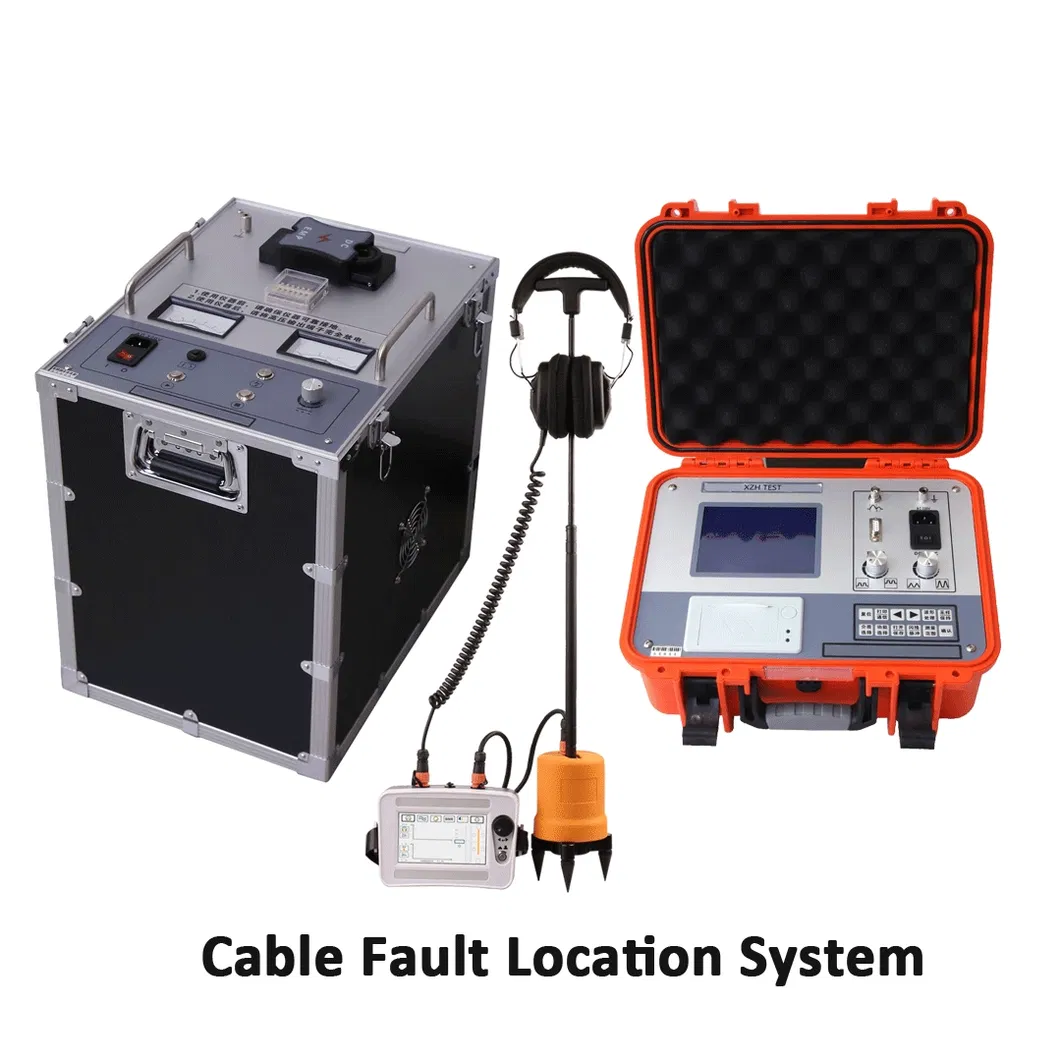

XZH TEST Przenośny system lokalizacji usterek kabli przeznaczony jest do:

★Generator impulsów wysokiego napięcia:XHHV535-4Z Wysokonapięciowy generator impulsowy 2450J jest wyposażony w przełącznik poziomów napięć, który umożliwia osiągnięcie maksymalnej energii impulsu napięcia w zakresie 32 kV.System zapewniający bezpieczeństwo operatorów zapewnia niezawodne i kompleksowe rozwiązanie techniczne w przypadku awarii kabli niskiego i średniego napięcia.

★Wykrywacz usterek kablowych: XHGG501B Wykrywacz usterek kablowych nadaje się do pomiaru niskich oporów, zwarć, usterek odłączania otwartego obwodu,oraz wycieki o wysokiej odporności i błędy w przejawianiu się o wysokiej odporności w kablach zasilania, kabli koaksjalnych o wysokiej częstotliwości, kabli telefonicznych, kabli oświetlenia ulicznego i przewodów zakopanych z różnych materiałów o różnych przekrojach poprzecznych i różnych nośnikach.Doskonały system zarządzania kablami z automatycznym tworzeniem raportów z badań.

★ wskaźnik usterki kabla: XHDD503C wykorzystuje zasadę synchronizacji akustyczno-magnetycznej odbioru wibracji i indukcji elektromagnetycznej do określenia konkretnego miejsca punktu uszkodzenia kabla.Z pomocą wysokonapięciowego generatora impulsówZjawiska fizyczne takie jak fale wibracyjne, fale dźwiękowe i fale elektromagnetyczne generowane przez błysk Po inteligentnym przetwarzaniu przez hosta odległość usterki i dźwięk usterki wyjściowej są wyświetlane.Wreszcie, dokładne położenie punktu uszkodzenia jest oceniane przez słuch i wzrok badacza, czyli dokładne położenie punktu uszkodzenia kabla "bezpośrednio nad kablem,w obrębie okresowego zakresu pomiarów".

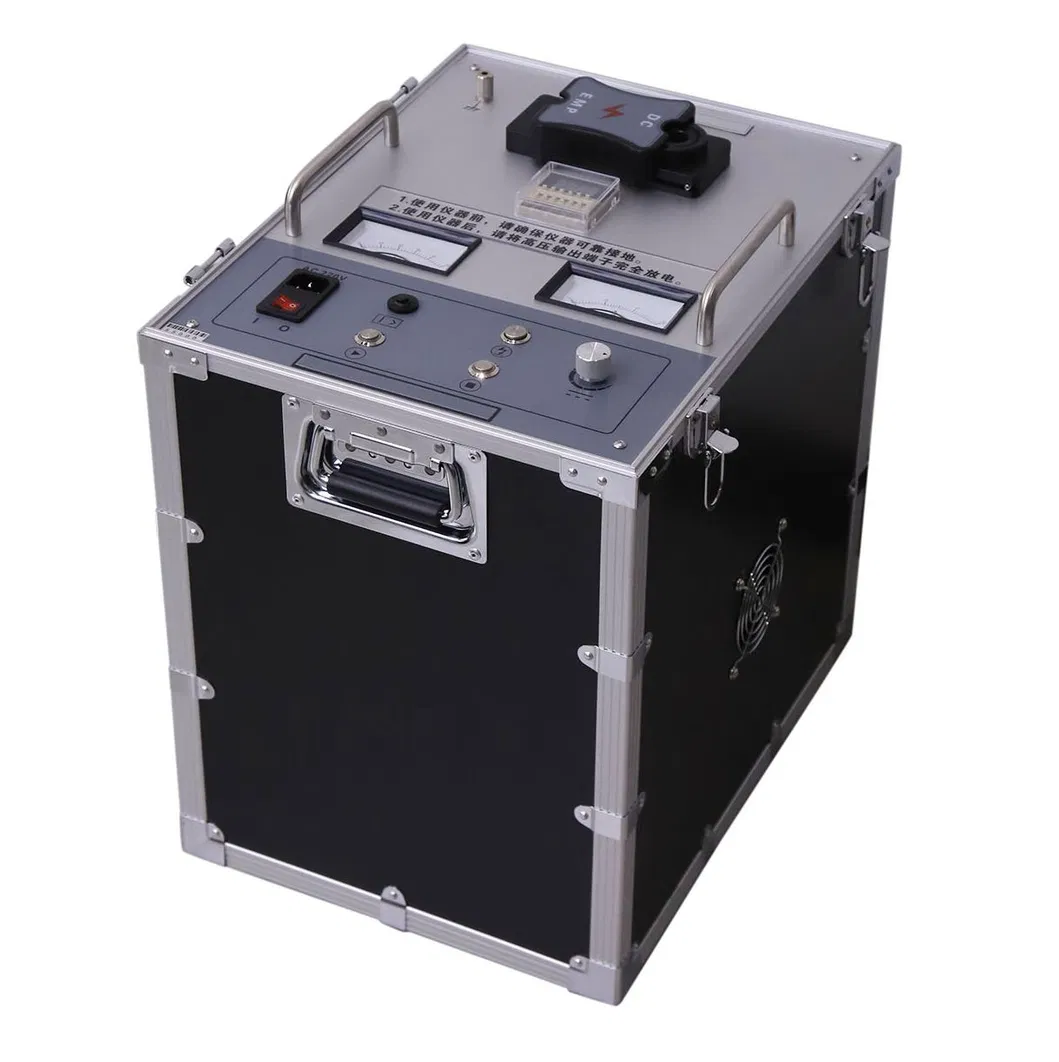

Generator wysokonapięciowy XHHV535-4Z

napięcie impulsowe:0~35kV (default 0~28kV)
Wysokonapięciowe ciśnienie częściowe:1.5 klasa
Wbudowany kondensator:4 μF
Moc rozładowania:0~2450 J (default 0~1568 J)
Polaryzacja napięcia wyjściowego:ujemna biegunowość
Moc uderzenia:400 W
Ochrona nad temperaturą:85oC
Zasilanie pracy:AC 220V±10% / 50Hz±2Hz
Temperatura otoczenia:-20~+50oC

System lokalizacji usterek w kablach średniego i niskiego napięcia dla dokładnej lokalizacji usterek w kablach podziemnych 1

System lokalizacji usterek w kablach średniego i niskiego napięcia dla dokładnej lokalizacji usterek w kablach podziemnych 2

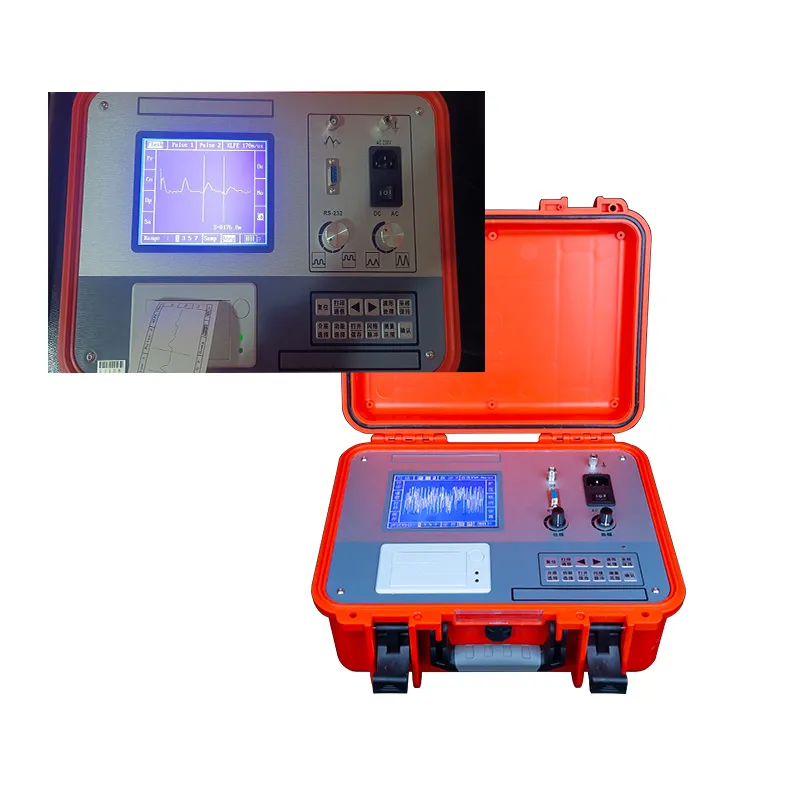

Wykrywacz usterki kabla XHGG501B
Wykrywacz usterek kablowych nadaje się do pomiaru niskiego oporu, zwarcia, usterki otwartego obwodu, wycieku wysokiego oporu i błysku wysokiego oporu w przypadku uszkodzenia kabli zasilania, kabli koaksjalnych o wysokiej częstotliwości, lokalnych kabli telefonicznych, lamp ulicznych i zakopanych przewodów z różnych materiałów o różnych przekrojach poprzecznych i różnych nośnikach.
•Przemysłowy 5.7CalownikWyświetlacz LCD
•Jednoszypowe scentralizowane sterowanie, tryb pracy przyciskowy, silna zdolność przeciwdziałania zakłóceniom;
•Z zasięgiem, pomiarem prędkości, oporem i innymi funkcjami;
•Mikro drukarka i integracja hosta, może drukować próbę fal i raport testu w dowolnym momencie
•Automatyczne ciągłe pobieranie próbek, nigdy nie przegap żadnej fali rozładowania
•Metoda badania: błysk ponad próbkowanie, próbkowanie impulsowe niskiego napięcia
•Amplituda impulsu: 100 Vpp
•Szerokość impulsu: 0,1 uS i 2 uS
•Odległość pomiarowa: Smax: 30 km Smin: 15 m
•Błąd pomiarowy: błąd absolutny brutto: ±10m błąd względny brutto: ± 1%
(DL/T849.1-2004 określa maksymalnie ±(1%L+20) m, gdzie: L jest długością kabla)
•Zasilanie: wbudowane zasilanie prądu stałego 24V/7Ah, może pracować nieprzerwanie przez 6 godzin.Można go również podłączyć do zasilania AC 220V 50Hz

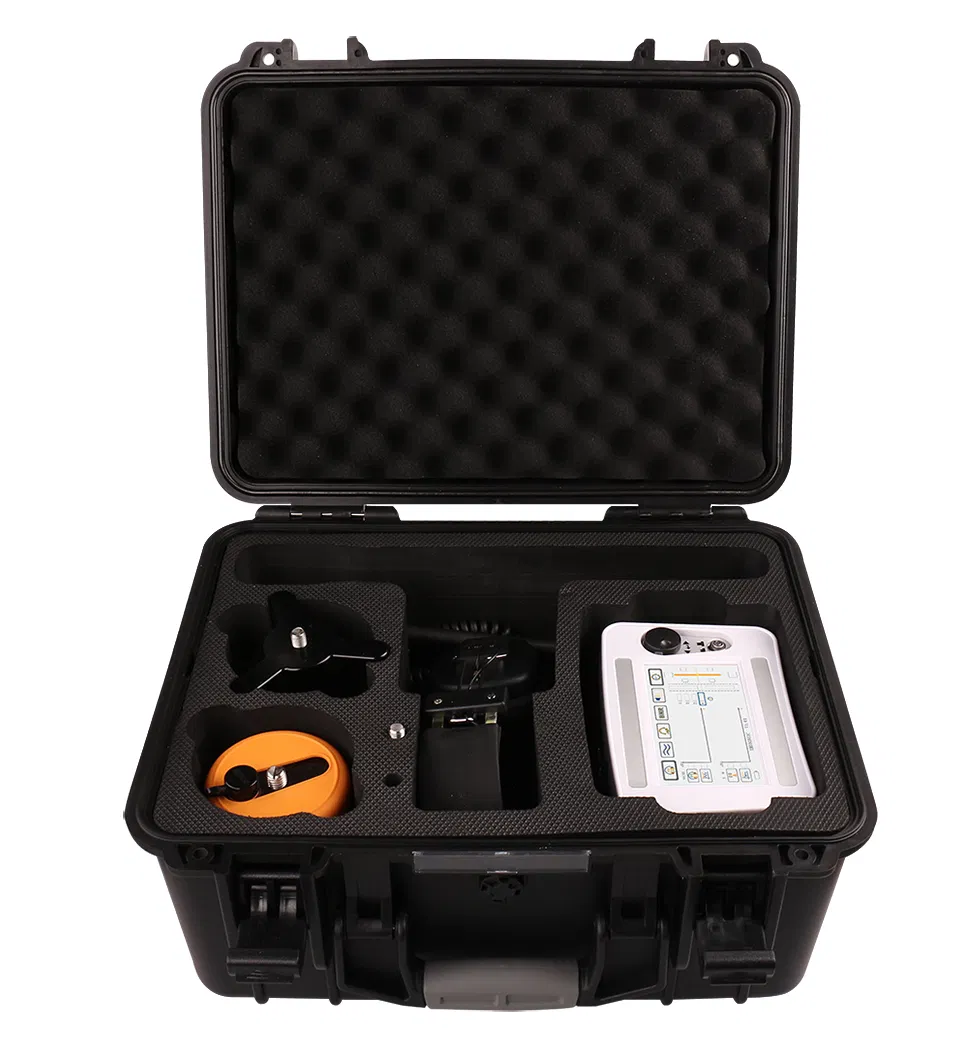

Wskaźnik błędu kabla XHDD503C

Przepustowość kanału dźwiękowego
I All-pass: 100Hz~1600Hz.
I niskie przejście: 100 Hz ~ 300 Hz.
Wysoka przepustnica: 160 Hz ~ 1600 Hz.
Przejście pasmowe: 200 Hz ~ 600 Hz.
Dostosowanie kanału:8 poziomów dźwięku, magnetycznego i napięcia.
Wydajność dźwięku:Wzrost: 16 poziomów (0-112 dB), Impedancja: 350Ω
Zakres wykrywania:00,00-99,99 ms, 75mV-75V
Dokładność wykrywania:Pozycjonowanie: ≤0,1m; ścieżka: ≤0,5m
Zasilanie pracy:4*18650 standardowa bateria litowa
Czas gotowości:więcej niż 8 godzin
Temperatura otoczenia:-25-65oC; wilgotność względna: ≤ 90%
Wymiary objętości:428L × 350W × 230H
Całkowita masa:7 kg

System lokalizacji usterek w kablach średniego i niskiego napięcia dla dokładnej lokalizacji usterek w kablach podziemnych 3
