| Miejsce pochodzenia: | Shaanxi |
| Nazwa handlowa: | XZH TEST |
| Orzecznictwo: | CE/ISO |
| Numer modelu: | XHSB505DS |

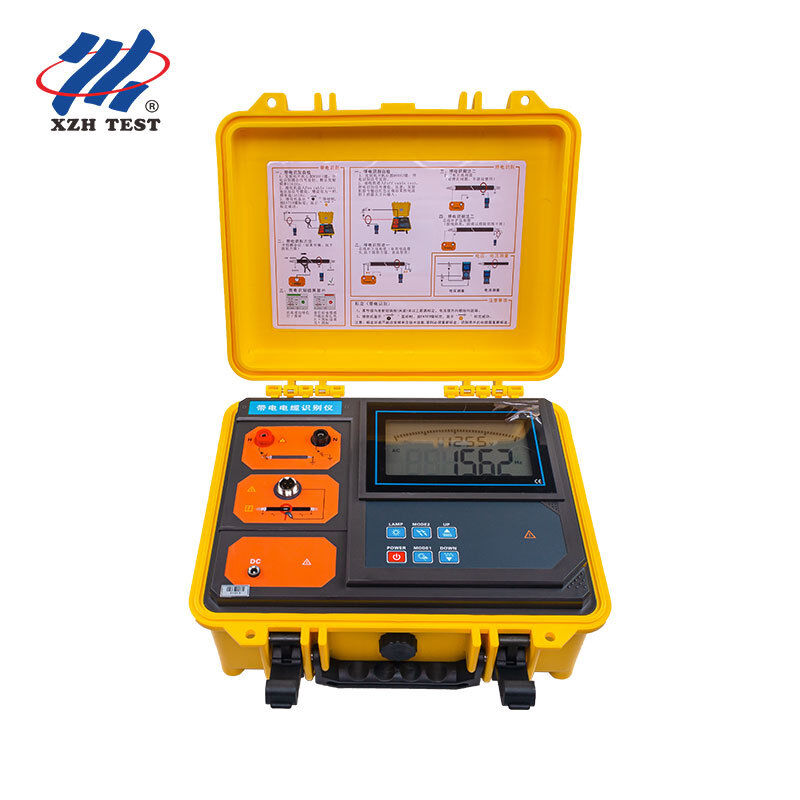

Inteligentny identyfikator kabli XHSB505DS to profesjonalne urządzenie nowej generacji, które łączy technologię PSK (Phase Shift Keying) z precyzyjnymi algorytmami do zautomatyzowanej, bezbłędnej identyfikacji kabli. W przeciwieństwie do konwencjonalnych identyfikatorów analogowych ze wskaźnikiem, XHSB505DS posiada kolorowy wyświetlacz LCD o przekątnej 3,5 cala z inteligentnym dekodowaniem, który automatycznie weryfikuje, czy kabel jest docelowy – wyświetlając zielony znacznik (√) dla pomyślnej identyfikacji lub czerwono-pomarańczowy krzyżyk (*) dla kabli niedocelowych. Eliminuje to niejednoznaczność interpretacji wskaźnika ręcznego, typową dla tradycyjnych identyfikatorów.
Zaprojektowany dla inżynierów testowania i uruchamiania kabli zasilających, którzy wymagają precyzji i wydajności, XHSB505DS integruje trzy urządzenia w jednym: identyfikator kabla pod napięciem, identyfikator kabla bez napięcia oraz narzędzie do pomiaru napięcia/prądu/częstotliwości AC. Elastyczny zacisk odbiorczy cewki Rogowskiego mieści kable o średnicy do 200 mm, w tym przewodniki o nieregularnych kształtach, podczas gdy wieloczęstotliwościowa transmisja (625 Hz, 1562 Hz, 2500 Hz, 10 kHz) zapewnia niezawodne wykrywanie sygnału w różnych typach kabli i warunkach terenowych.
🔍 Co wyróżnia XHSB505DS: W przeciwieństwie do konwencjonalnych identyfikatorów kabli, które wymagają od operatorów ręcznej interpretacji wychyleń wskaźnika analogowego – subiektywnego procesu podatnego na błędy w warunkach terenowych – XHSB505DS wykorzystuje technologię PSK z inteligentnymi algorytmami do zautomatyzowanej weryfikacji cyfrowej. Kolorowy wyświetlacz LCD o przekątnej 3,5 cala wyświetla wyraźny zielony znacznik lub czerwony krzyżyk, eliminując wszelkie zgadywanie. Ponadto jest to jedyny identyfikator kabli w swojej klasie, który łączy identyfikację kabli z pomiarem napięcia AC (0~600 V), prądu AC (0~5000 A) i częstotliwości – co czyni go prawdziwie wielofunkcyjnym urządzeniem dla profesjonalnych zespołów testujących, które potrzebują czegoś więcej niż tylko identyfikacji kabli.
| Parametr | Specyfikacja |
|---|---|
| Zasilanie | Akumulator litowy o dużej pojemności 11,1 V, ~8 godzin ciągłej pracy |
| Metoda wyjścia | Sprzężenie szczypiec (pod napięciem); wyjście bezpośrednie (wyłączone zasilanie) |
| Częstotliwości nadawania | 625 Hz, 1562 Hz, 2500 Hz, 10 kHz (regulowane klawiszem strzałki) |
| Napięcie impulsowe | 500 V (tryb rozpoznawania wyłączenia zasilania) |
| Prąd impulsowy | Maks. 5 A (w zależności od rezystancji pętli) |
| Częstotliwość / szerokość impulsu | 1 raz/sek / 2 ms |
| Wyświetlacz | Duży wyświetlacz LCD z napięciem baterii w czasie rzeczywistym, białe podświetlenie |
| Wymiary | 320 * 275 * 145 mm; obudowa wytrzymuje nacisk ~200 kg |
| Bezpieczeństwo | Wytrzymałość na napięcie AC 3700 V/rms; IEC61326 (EMC); IEC61010-1 (CAT III 300 V, CAT IV 150 V) |
| Warunki pracy | -10℃ ~ 40℃; Wilgotność <80% |
| Parametr | Specyfikacja |
|---|---|
| Funkcje | Identyfikacja kabla pod napięciem i bez napięcia; pomiar napięcia, prądu, częstotliwości AC |
| Wyświetlacz | 3,5-calowy kolorowy wyświetlacz LCD, wskazania ikon w kolorze |
| Zasilanie | Akumulator litowy 7,4 V, ładowanie przez USB, czas pracy ~6 godzin |
| Kalibracja sygnału | Tak – 75%~135% wartości kalibracyjnej = prawidłowy stan identyfikacji |
| Rozpoznawanie kierunku | Tak – dopasowanie kierunku wymagane do pomyślnej identyfikacji |
| Weryfikacja | Zielony znacznik (√) = kabel docelowy; czerwono-pomarańczowy krzyżyk (*) = kabel niedocelowy |
| Zakres napięcia AC | 0,00 V ~ 600 V (50 Hz/60 Hz), dokładność ±2%±3 cyfr |
| Zakres prądu AC | 0,00 A ~ 5000 A (50 Hz/60 Hz), dokładność ±2%±3 cyfr |
| Zakres częstotliwości | 45 Hz ~ 70 Hz, dokładność ±2%±3 cyfr |
| Elastyczny zacisk prądowy | Cewka Rogowskiego, φ200 mm średnicy wewnętrznej, przewód 2 m |
| Szybkość detekcji | ~1 raz/sek z regulacją wzmocnienia (pasek amplitudy 10~100) |
| Zakres identyfikacji po wyłączeniu zasilania | Rezystancja pętli 0 Ω ~ 10 kΩ (do ~10 km kabla, w zależności od uziemienia) |
| Zakres identyfikacji pod napięciem | Rezystancja pętli 0 Ω ~ 200 Ω (do ~5 km kabla, w zależności od uziemienia) |
| Bezpieczeństwo | IEC61010-1 CAT III 600 V; IEC61010-031; IEC61326; stopień zanieczyszczenia 2 |
| Warunki pracy | -10℃ ~ 40℃; Wilgotność <80% |
Identyfikacja kabla pod napięciem (metoda sprzężenia szczypiec): Nadajnik sprzęga złożony sygnał prądu impulsowego o wybranej częstotliwości (625 Hz~10 kHz) przez zacisk nadawczy do docelowego, trójżyłowego kabla opancerzonego. Prąd impulsowy generuje kierunkowe pole elektromagnetyczne wokół kabla, które jest wykrywane przez elastyczną cewkę Rogowskiego i dekodowane przez algorytm PSK odbiornika. Inteligentny procesor odbiornika weryfikuje kalibrację sygnału (75%~135% wartości nadanej), spójność kierunku i dopasowanie częstotliwości przed wyświetleniem potwierdzenia zielonym znacznikiem.
Identyfikacja kabla bez napięcia (metoda bezpośredniego połączenia): Nadajnik wysyła impulsowy sygnał prądowy zakodowany napięciem 500 V bezpośrednio do żyły kabla przez przewody testowe. Zakodowany prąd generuje pole elektromagnetyczne wzdłuż kabla. Elastyczna cewka odbiornika wykrywa, dekoduje i identyfikuje docelowy kabel za pomocą inteligentnego algorytmu PSK, a wyniki są wyraźnie wyświetlane na kolorowym wyświetlaczu LCD.
⚠️ Ważne uwagi dotyczące bezpieczeństwa:
Identyfikacja po wyłączeniu zasilania: Surowo zabronione podłączanie do kabli pod napięciem. Identyfikacja pod napięciem: Dotyczy tylko trójżyłowych kabli opancerzonych. Nie mieszać zacisków nadawczych i odbiorczych. Kierunek sygnału wejściowego musi być spójny. Płaszcz kabla po obu stronach musi być dobrze uziemiony w przypadku metody sprzężenia.
XZH TEST jest profesjonalnym producentem specjalizującym się w testowaniu kabli, wykrywaniu usterek i rozwiązaniach diagnostycznych dla przedsiębiorstw energetycznych, wykonawców elektrycznych i klientów przemysłowych na całym świecie. Dzięki kompleksowej gamie produktów, w tym inteligentnym identyfikatorom kabli, lokalizatorom usterek i systemom diagnostycznym, XZH TEST dostarcza niezawodny, innowacyjny sprzęt terenowy zaprojektowany do najbardziej wymagających zastosowań profesjonalnych.
Skontaktuj się z nami już dziś, aby uzyskać niestandardowe rozwiązanie dostosowane do Twoich wymagań dotyczących identyfikacji i konserwacji kabli.
