I. Opis

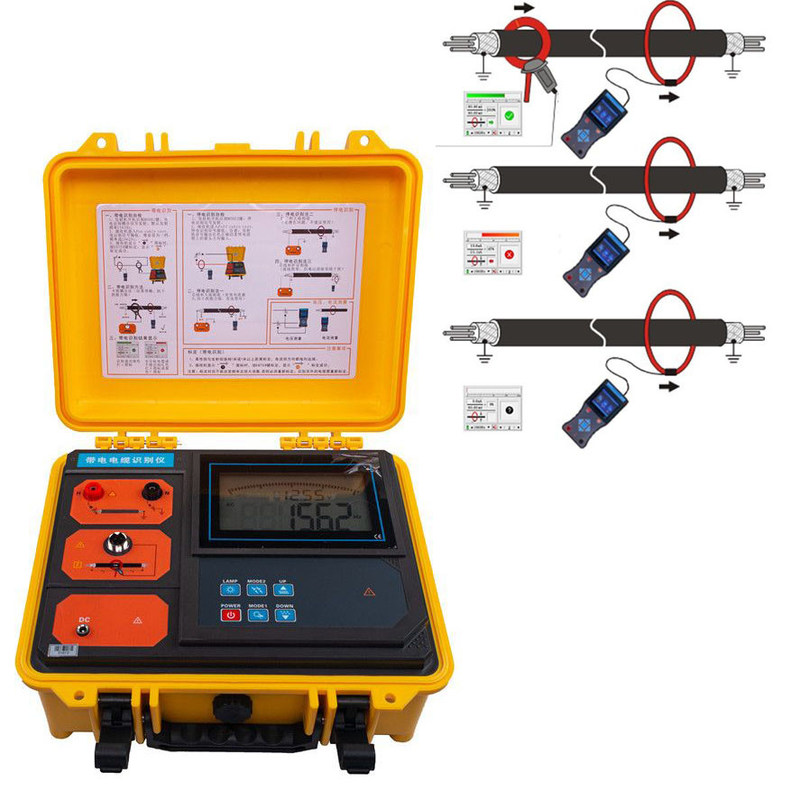

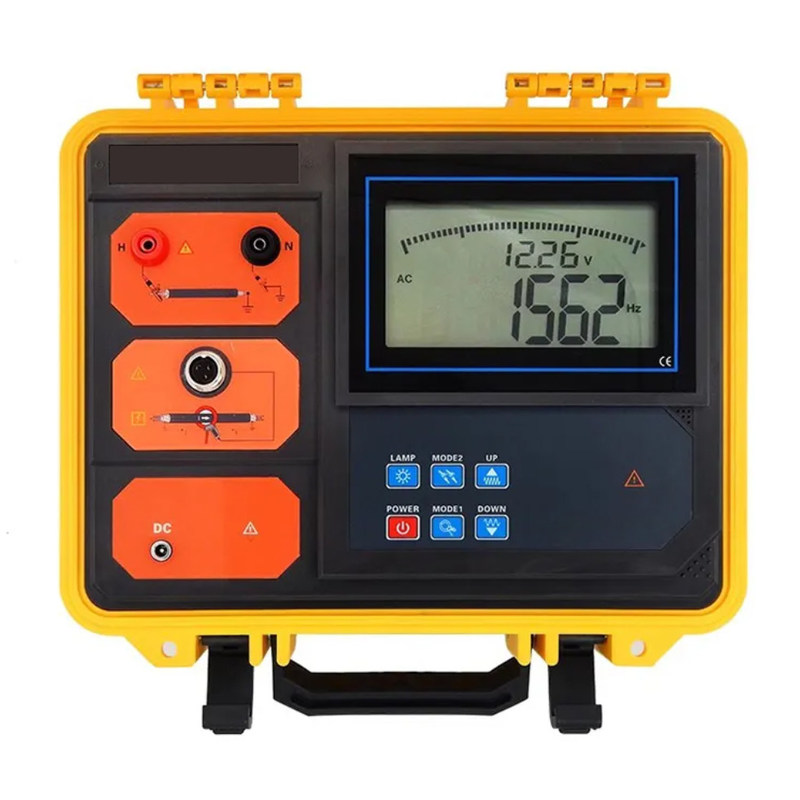

XHSB505DS instrument identyfikacyjny kabli na żywo, znany również jako instrument identyfikacyjny kabli, wielofunkcyjny instrument identyfikacyjny kabli i inteligentny instrument identyfikacyjny kabli,jest przeznaczony dla inżynierów kabli zasilających i pracowników kablowych w celu rozwiązania problemów technicznych identyfikacji kabliUżytkownik może dokładnie zidentyfikować jeden z kabli docelowych spośród wielu kabli za pośrednictwem przyrządu, tak aby uniknąć przypadkowego piły kabli i powodowania poważnych wypadków.Identyfikacja kabla rozpoczyna się od działania na obu końcach kablaW celu zapewnienia dokładności podwójnego numeracji na obu końcach kabla instrument ten został zaprojektowany z wykorzystaniem technologii PSK połączonej z precyzyjnymi algorytmami.Bez względu na to, jak wiarygodna jest pamięć personelu na miejscu.Produkt ten posiada również funkcje identyfikacji kabli prądu stałego, identyfikacji kabli awarii zasilania, badania prądu zmiennego,i badania napięcia przemiennegoSkłada się z nadajnika, zacisku prądu nadającego, odbiornika i elastycznego zacisku prądu odbierającego.
Odbiornik:Wbudowany wydajny akumulator litowy, automatyczne dopasowywanie impedancji,i automatyczna ochronaPrzekaźnik przyjmuje zintegrowany projekt specjalnego pudełka narzędziowego, wykorzystuje plastik polipropylenowy jako surowiec i dodaje nowe wypełniacze kompozytowe do jednorazowego formowania wtryskowego.sztywność, twardość, odporność na zużycie, odporność na ciepło i wydajność izolacji.białe podświetlenie, oraz dynamiczny sygnał emisji, który jest wyraźny na pierwszy rzut oka.
Klempa przenośna:Po zidentyfikowaniu kablu przenośnego, zacisk nadający łączy sygnał z nadajnika z kablem docelowym.Sygnał nadający płynie z kierunku wskazanego strzałką na zacisku nadawczym.
Podczas identyfikacji żywych:używać zacisków do sparowania prądów impulsowych wyjściowych, emitować cztery częstotliwości: 625Hz, 1562Hz, 2500Hz, 10kHz, sparować do kabla docelowego (kabel docelowy jest trójrodkowym kablem opancerzonym) przez nadajnik,i wstrzyknąć kompozytowe impulsy w rdzeniu kabla, prąd impulsowy generuje pole elektromagnetyczne wokół kabla docelowego dla odbiornika i elastycznego zaciskania prądu do wykrywania i identyfikacji; ponieważ prąd impulsowy jest kierunkowy,wykrycie jest również kierunkowe.
W przypadku identyfikacji awarii zasilania:Bezpośrednio podłączony prąd impulsowy wyjściowy jest używany do wprowadzania sygnału kodowania prądu impulsowego do rdzenia kabla.Ten prąd generuje pole elektromagnetyczne wokół kabla docelowego dla odbiornika i elastyczny zacisk prądu do wykrycia, dekodować i identyfikować; ponieważ prąd ma kierunkowość, więc wykrywanie jest również kierunkowe.
Odbiornik:Jest to urządzenie przenośne, 3,5 cali kolorowy ekran LCD, wbudowany szybki mikroprocesor, w połączeniu z precyzyjnymi algorytmami, do identyfikacji i odszyfrowania sygnału prądu impulsowego nadajnika,posiadający funkcję kalibracji siły sygnału do wyświetlania siły sygnału i wyników wykrywaniaWyrafinowany i intuicyjny; dynamiczny wyświetlacz barów w skali kolorystycznej, jasny na pierwszy rzut oka, pomyślny znak identyfikacji kabla, znak kontrolny kabla nie docelowego,może szybko i automatycznie zidentyfikować kabel docelowyW tym samym czasie zakres testowalnego napięcia wynosi AC 0,00V ~ 600V (50Hz / 60Hz), mierzalny zakres prądu przemiennego jest AC 0,00A ~ 5000A (50Hz / 60Hz), a mierzalna częstotliwość prądu to 45Hz ~ 70Hz.
Kształt:Jest to cewka Rockwell z doskonałą zdolnością śledzenia przejściowego, może szybko zidentyfikować prąd impulsowy generowany przez nadajnik,i nadaje się do grubych kabli lub przewodników o nieregularnym kształcie,Wewnętrzna średnica szczęki wynosi około 200 mm i może zacisnąć kable poniżej Φ200 mm, bez odłączenia testowanego obwodu, pomiar bez kontaktu, bezpieczny i szybki.
Uwaga specjalna:Ten instrument identyfikacji kabli ma zarówno funkcje identyfikacji kabli na żywo, jak i funkcje identyfikacji kabli awarii zasilania.Jest zabronione łączenie się z kablem..Identyfikacja kabli podłączonych do sieci jest stosowana tylko w przypadku trójrodkowych kabli opancerzonych.i kierunek sygnału wejściowego musi być spójny.
II. Specyfikacje techniczne
- Warunki wyjściowe i warunki pracy
| Wpływ |
Wskaźnik wyjściowy |
praca |
Wskazania |
| Temperatura otoczenia |
23°C±1°C |
-10°C-40°C |
/ |
| wilgotność środowiskowa |
40% 60% |
< 80% |
/ |
| Wymierzone napięcie i częstotliwość prądu |
50Hz±1Hz |
45 Hz ~ 70 Hz |
Przy badaniu napięcia i prądu |
| Napięcie robocze odbiornika |
7.4V±0,5V |
7.4V±1V |
/ |
| Napięcie robocze nadajnika |
11.1V±0,5V |
11.1V±1.5V |
/ |
| Zewnętrzne pole elektryczne, pole magnetyczne |
Należy unikać |
| Położenie poddawanego badaniu kabla |
Kabel poddawany badaniu znajduje się w przybliżonym środku geometrycznym elastycznego zacisku prądu |
| Funkcja |
Przesyłać złożony sygnał prądu pulsowego, wyświetlić pozostałe napięcie akumulatora i dynamicznie wskazać stan transmisji |
| POferta |
11.1V akumulator litowy o dużej pojemności, w pełni naładowany i pracujący nieprzerwanie przez około 8 godzin |
| Ometoda wyjściowa |
Połączenie kalibra podczas rozpoznawania włączenia; bezpośrednie wyjście podczas rozpoznawania wyłączenia |
| Częstotliwość transmisji |
625Hz, 1562Hz, 2500Hz, 10KHz (w przypadku identyfikacji elektrycznej), naciśnij klawisze strzałki w górę i w dół, aby regulować częstotliwość transmisji |
| napięcie impulsowe |
500 V (jeśli wykryto awarię zasilania) |
| Prąd impulsowy |
Maksymalnie 5A (w zależności od wielkości oporu pętli) |
| Częstotliwość pulsu |
1 raz/sekunda |
| Szerokość impulsu |
2 ms |
| Wewnętrzna średnica zacisku startowego |
φ120 mm |
| Długość linii badawczej |
3 metry, z zaciskami na aligatory, po 1 czerwony i czarny |
| Rozmiar zacisku startowego |
Długość, szerokość i grubość 300 mm × 175 mm × 50 mm |
| Wewnętrzna średnica zacisku startowego |
φ120 mm |
| Długość drutu zacisku |
2 m |
| Wielkość szpilki do uziemienia |
Długość, szerokość i grubość 225 mm × 100 mm × 10 mm |
| Rozmiar nadajnika |
320 mm × 275 mm × 145 mm |
| Rozmiar zacisku startowego |
Długość, szerokość i grubość 300 mm × 175 mm × 50 mm |
| Tryb wyświetlania |
Duży LCD wyświetla pozostałe napięcie akumulatora w czasie rzeczywistym, z podświetleniem |
| Rozmiar LCD |
Długość i szerokość 128 mm × 75 mm; powierzchnia wyświetlania 124 mm × 67 mm |
| Wielkość opakowania |
Długość, szerokość i wysokość 400 mm × 245 mm × 335 mm |
| Temperatura pracy |
-10°C-40°C |
| Warunki przechowywania |
-20°C~50°C, ≤95%RH, brak kondensacji |
| Układ sterowania podświetlenia |
Tak, białe światło. |
| Temperatura pracy |
-10°C-40°C |
| Warunki przechowywania |
-20°C~50°C, ≤95%RH, brak kondensacji |
| Jakość przyrządów |
Przekaźnik 2,5 kg; zacisk nadający 1,08 kg; masa całkowita 4,4 kg (włącznie z odbiornikiem) |
| Bmoc tętnic |
Gdy napięcie akumulatora jest niższe niż 9,65 V, wyświetlany jest znak niskiego napięcia akumulatora, aby przypomnieć o ładowaniu akumulatora; gdy napięcie akumulatora jest niższe niż 9,5 V,urządzenie wyłącza się automatycznie |
| CHarger |
12Ładowarka prądu stałego 0,6 V |
| Port ładowania |
Okrągły port ładowania, logo DC |
| Kompresyjne |
Przekaźnik przyjmuje zintegrowane specjalne zaprojektowane pudełko narzędziowe, które może wytrzymać ciśnienie około 200 kg |
| Wytrzymać napięcie |
AC 3700V/rms (przed górną i dolną stroną przyrządów) |
|
Właściwości elektromagnetyczne
|
IEC 61326 (EMC) |
| IEC61010-1 ((CAT III 300V,CAT IV 150V, poziom zanieczyszczenia 2) |
| Funkcja |
Identyfikacja kabli prądu stałego, identyfikacja kabli awarii zasilania; pomiar napięcia, prądu, częstotliwości prądu przemiennego |
| zasilacz |
7.4V akumulator litowy o dużej pojemności, interfejs ładowania USB, w pełni naładowany i ciągła praca przez około 6 godzin |
| Prąd nominalny |
Około 300mA max. |
| Tryb wyświetlania |
30,5-calowy prawdziwo kolorowy wyświetlacz ekranu LCD, kolorowa ikona |
| Kalibracja sygnału |
Tak, kalibruj sygnał przesyłany.który jest jednym z warunków udanej identyfikacji |
| Po kalibracji częstotliwość badania i powiększenie nie mogą być zmieniane, w przeciwnym razie będzie konieczne ponowne kalibracja; różne kable muszą być ponownie kalibrowane podczas testowania różnych kabli |
| Rozpoznanie kierunku |
Tak, zacisk nadający, przyjmujący i sygnał ładowania muszą być w tym samym kierunku, co jest jednym z warunków pomyślnej identyfikacji |
| Identyfikacja kabla zakończona. |
Zielony znak oznaczający (√) |
| Kabel niestosowany do celu |
Symbol krzyżowany w kolorze czerwono-pomarańczowym wskazuje (×) |
| Rozmiar odbiornika |
Długość, szerokość i grubość 207 mm × 101 mm × 45 mm |
| Kształt zębaty |
Długość wynosi około 630 mm, średnica drutu wynosi 6 mm lub 12,5 mm |
| Średnica wewnętrzna cewki |
φ200mm (większa średnica może być dostosowana do potrzeb) |
| Długość ołowiu |
Długość przewodu elastycznego zacisku prądu: 2 m |
| Przewód badawczy napięcia |
Długość 1 m (po 1 dla czerwonego i czarnego) |
| zakres badania |
Rozpoznanie awarii zasilania: cewka może wykrywać sygnały impulsowe o oporze pętli 0Ω?? 10kΩ; gdy opór pętli wykrywania wynosi 10kΩ,Bateria nadajnika musi być gwarantowana na poziomie powyżej 11V (zwykle może ona osiągnąć długość kabla 0-10 kilometrów), głównie poprzez opór uziemienia i odporność drutu) |
| Identyfikacja na żywo: cewka może wykrywać sygnały impulsowe o oporze pętli 0Ω~200Ω; gdy opór pętli wykrywania wynosi 200Ω,akumulator nadajnika musi być gwarantowany na poziomie powyżej 11 V (zwykle może osiągnąć długość kabla 0-5 kilometrów), głównie poprzez opór uziemienia i odporność drutu) |
| Zakres pomiarowy |
napięcie prądu przemiennego: 0,00V ̇ 600V ((50Hz/60Hz) |
| Prąd przemienny:: 0,00A ≈ 5000A ((50Hz/60Hz) |
| Częstotliwość prądu: 45 Hz ~ 70 Hz |
| Dokładność |
napięcie prądu przemiennego: ± 2% ± 3dgt |
| Prąd prądu zmiennego: ± 2% ± 3dgt |
| Częstotliwość prądu: ± 2% ± 3dgt |
| Znak identyfikacji |
Amplituda sygnału kolorowego i wyświetlacz cyfrowy |
| Wskaźnik wykrywania |
Około 1 razy/sekunda |
| Korekta zysków |
W interfejsie testowym, naciśnij lewy i prawy klawisze strzałki, aby dostosować powiększenie sygnału, paska amplitudy sygnału jest w 10 ~ 100, najlepsze |
| Układ sterowania podświetlenia |
W interfejsie wyboru funkcji uruchamiania, naciśnij klawisze strzałki w górę i w dół, aby dostosować jasność podświetlenia LCD |
| Automatyczne wyłączenie |
Około 30 minut po włączeniu zasilania, licznik zostanie automatycznie wyłączony w celu zmniejszenia zużycia baterii |
| napięcie akumulatora |
Gdy napięcie akumulatora jest niższe niż 6,5V, ikona niskiego napięcia akumulatora jest wyświetlana, przypominając o ładowaniu akumulatora |
| ładowarka |
Ładowarka prądu stałego 9V |
| Port ładowania |
Port ładowania USB |
| Temperatura i wilgotność robocza |
-10°C-40°C; poniżej 80% Rh |
| Temperatura i wilgotność przechowywania |
-10°C~50°C, ≤95%RH, brak kondensacji |
| Masa odbiornika |
Prąd zacisku 172g; odbiornik 370g (z baterią) |
| Wytrzymać napięcie |
AC2000V/rms (przed przednim i tylnym końcem obudowy) |
| Odpowiednie dla przepisów bezpieczeństwa |
IEC61010-1 CAT III 600V, IEC61010-031, IEC61326, stopień zanieczyszczenia 2 |
