XHLJ504namierzacz trasy kablowej (lokator rury kablowej)składa się z silnego generatora sygnału (przekaźnika) i odbiornika wymaganego do wykrywania zakopanych ścieżek kabli.
Podstawową zasadą pomiaru drogi kablowej jest wykorzystanie generatora sygnału drogi (tj. urządzenia nadającego sygnał pomiaru drogi) do wprowadzania sygnału impulsu drogi do poddawanego badaniu kabla,wytwarzając w ten sposób fale elektromagnetycznePo przetworzeniu, wyjście jest wysyłane do słuchawki i wskaźnika.
Wykrywający trasę kablową ocenia zakopaną ścieżkę i głębokość kablu w zależności od szczytów dźwięku, dolin dźwięku i stopnia odchylenia wskaźnika w słuchawce.
Wielofunkcyjne
Odbiornik ścieżki kablowej jest stosowany w połączeniu z sondami i słuchawkami itp. i może być stosowany jako wskaźnik usterki kablowej.
Główne składniki

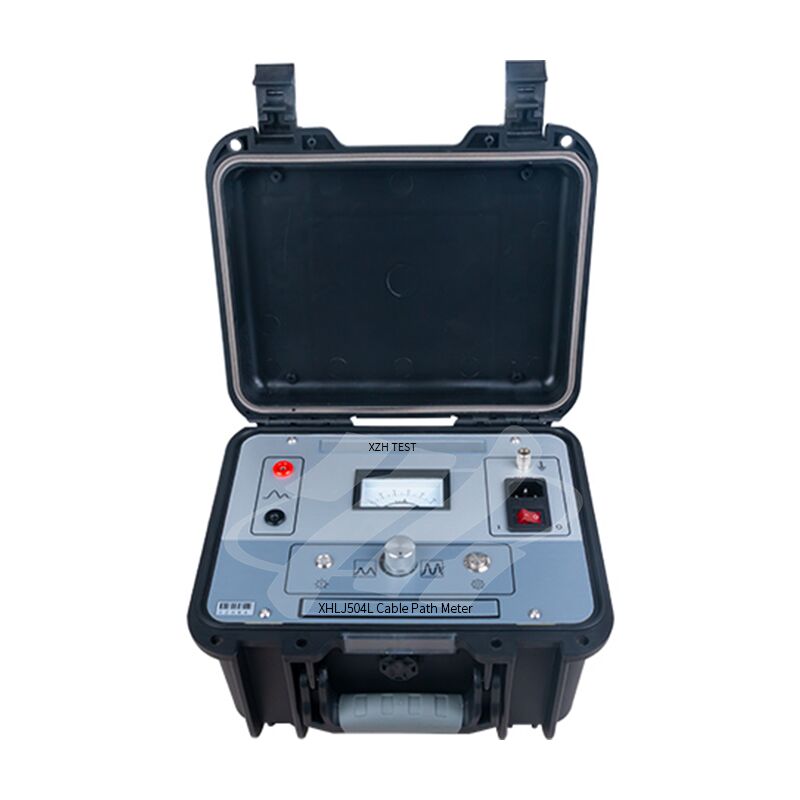

Ten lokalizator rury kablowej składa się głównie z nadajnika i odbiornika, dwie części są pokazane poniżej.
Parametry techniczne
Przekaźnik
| sygnał wyjściowy |
15 kHz intermitent |
| Moc wyjściowa |
100 W |
| Prąd wyjściowy |
0 ¢2A |
| Siła robocza |
220V (1±10%) 50Hz (1±5%); |
Odbiornik
| Zwiększenie |
500, 000 razy |
| Dokładność wykrywania |
± 0,2 m |
| Impedancja wyjściowa |
350Ω |
| Zasilanie pracy |
dwa standardowe akumulatory 9V |
| Prąd spokojny |
< 10 mA |
Cechy produktu
1Używając tradycyjnej zasady indukcji elektromagnetycznej, silna zdolność antynterferencji.
2Z funkcjami ochrony przed prądem i zwarciem jest bezpieczny i niezawodny.
3Wysoka moc wyjściowa, nie ograniczona długością kabla, otwarty obwód może również znaleźć drogę.
4Wydajność jest bezstopniowo regulowana, nadaje się do różnych miejsc badań, z silną zdolnością adaptacyjną.
5Super silne powiększenie, głębokość wykrycia jest większa niż 10 metrów.
6Konstrukcja o bardzo niskim zużyciu energii, prąd spoczynkowy mniejszy niż 10mA.
7Konstrukcja licznika analogowego, siła sygnału i tendencja są jasne na pierwszy rzut oka.
8Poziom zerowy można ustawić dowolnie, co jest odpowiednie dla wszystkich rodzajów silnych i słabych scen.
Na miejscuTest ścieżki kablowej --schemat wskazania
Ogólne wykrycie trasy przewodu łączonego
Diagram okablowania wykrywającego trasę kablową o nadwyższej długości lub złamaniu się
Specjalny schemat okablowania wykrywania trasy
Badanie głębokości zakopanej kabli
Kiedy oceniasz głębokość zakopanej kabli, możesz umieścić sondę pod kątem 45 stopni z ziemią na pozycji kablu, który został zmierzony,"przenieść się na zewnątrz" prostopadle do ścieżkiZnajdź najmniejszy punkt dźwięku w środku sondy, a następnie odległość sondy przemieszcza się jest głębokość zakopanej kabla.Proszę zapoznać się ze schematem umieszczenia sondy na rysunku poniżej:.
Schematyczny schemat umieszczenia sondy

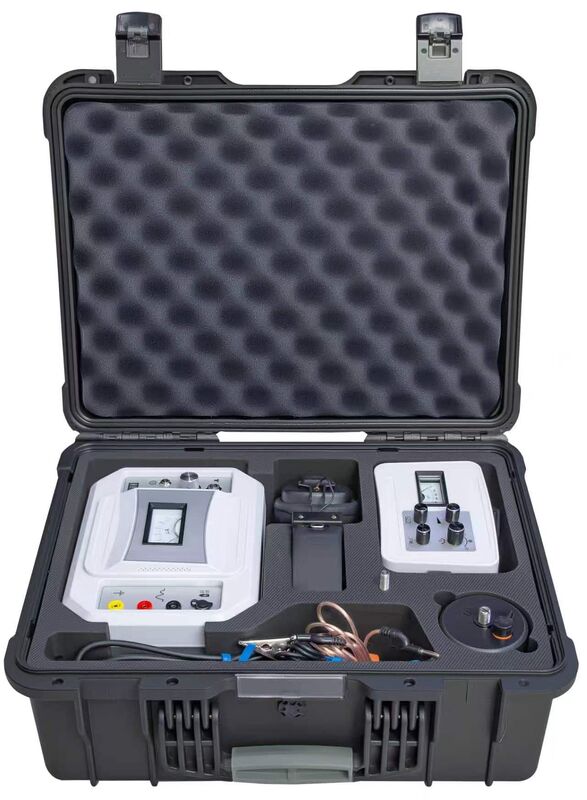

Wykaz opakowań
