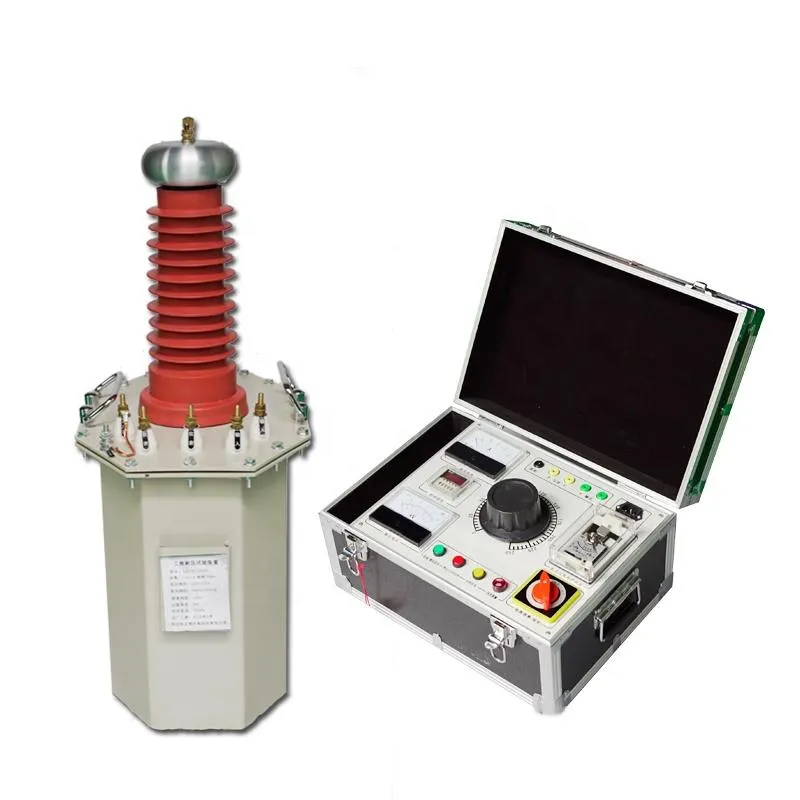

AC DC Hipot Test Kit Hv Transformer System testowania wysokiego napięcia do badań elektrycznych

XHYB Urządzenie testowe wysokiego napięcia częstotliwości zasilania

Użyj przemysłowego napięcia zasilania 220V (380V dla 10KVA i więcej) do podłączenia do skrzynki sterowniczej (zestawu) (jest to sprzęt pomocniczy dla transformatora testowego, szczegółowe informacje można znaleźć w instrukcji obsługi skrzynki sterowniczej (zestawu)), i wyreguluj napięcie 0-220V/380V za pomocą regulatora napięcia automatycznego, aby wprowadzić je do uzwojenia pierwotnego transformatora testowego. Zgodnie z zasadą indukcji elektromagnetycznej, uzwojenie wtórne (wysokiego napięcia) uzyskuje wielokrotność amplitudy napięcia zgodnie ze stosunkiem liczby zwojów do uzwojenia pierwotnego - przemysłowe napięcie częstotliwości. To przemysłowe napięcie częstotliwości może być prostowane przez wysokowydajny stos krzemowy i filtrowane przez kondensatory w celu uzyskania wysokiego napięcia DC, gdzie amplituda jest pierwiastkiem kwadratowym z 2 razy wartości skutecznej przemysłowego napięcia częstotliwości.

Ta seria produktów jest podzielona na trzy kategorie: typ AC, typ AC/DC dwufunkcyjny, a połączenie z odczepem 200V może być połączone w szeregowy transformator testowy.

Główne specyfikacje:

1. Znamionowa standardowa moc: 1kVA-1000kVA
2. Napięcie wejściowe transformatora: 0,2, 0,4, 3, 6, 10kV; napięcie wyjściowe AC: 1kV-1000kV
3. Napięcie wejściowe skrzynki sterowniczej: AC 220/380V; napięcie wyjściowe: AC 0-250/400V
4. Strata jałowa: ≤15% Strata obciążeniowa ≤15% Strata całkowita ≤10%
5. Tryb wyświetlania: cyfrowy lub wskaźnikowy 0,5/1,0/1,5/2,5 poziom
6. Zakres czasowy: 0-9999s
7. Zabezpieczenie nadprądowe: ciągła regulacja, ustawienie ręczne (może być również wykonane zgodnie ze specjalnymi wymaganiami użytkownika)

Główne cechy:

     ☆Seria XHY zanurzona w oleju, seria XHG typu suchego, seria XHQ typu nadmuchiwanego.
     ☆Posiada funkcje nadprądowe, startu zerowego itp., które mogą wyświetlać wartości takie jak napięcie i prąd.
     ☆Wyposażony w przekaźnik nadprądowy, elektryczną/ręczną regulację napięcia wyjściowego (zgodnie z wymaganiami)

Parametry techniczne:

Pojemność (KVA)	Wyjście wysokiego napięcia(KV)		Prąd wysokiego napięcia(mA)		Wejście niskiego napięcia		Przełożenie transformacji	Podnieś temperaturęºC 30 minut
	AC	DC	AC	DC	NapięcieV	PrądA
1.5	50	70	30	15	200	7.5	500	10
3	50	70	60	15	200	15	500	10
5	50	70	100	15	200/400	25	500	10
10	50	70	200	100	400	50/25	500	10
15	50	70	300	100	400	37.5	500	10
20	50	70	400	100	400	50	500	10
25	50	70	500	100	400	62.5	500	10
30	50	70	600	100	400	75	500	10
40	50	70	800	100	400	100	500	10
50	50	70	1000	100	400	125	500	10
5	100	140	50	50	200	25	1000	10
10	100	140	100	100	200/400	50/25	1000	10
15	100	140	150	100	400	37.5	1000	10
20	100	140	200	100	400	50	1000	10
25	100	140	250	100	400	62.5	1000	10
30	100	140	300	100	400	75	1000	10
40	100	140	400	100	400	100	1000	10
50	100	140	500	100	400	125	1000	10
75	100	140	750	100	400	187.5	1000	10
100	100	140	1000	100	400	250	1000	10

Szczegółowe zdjęcia
