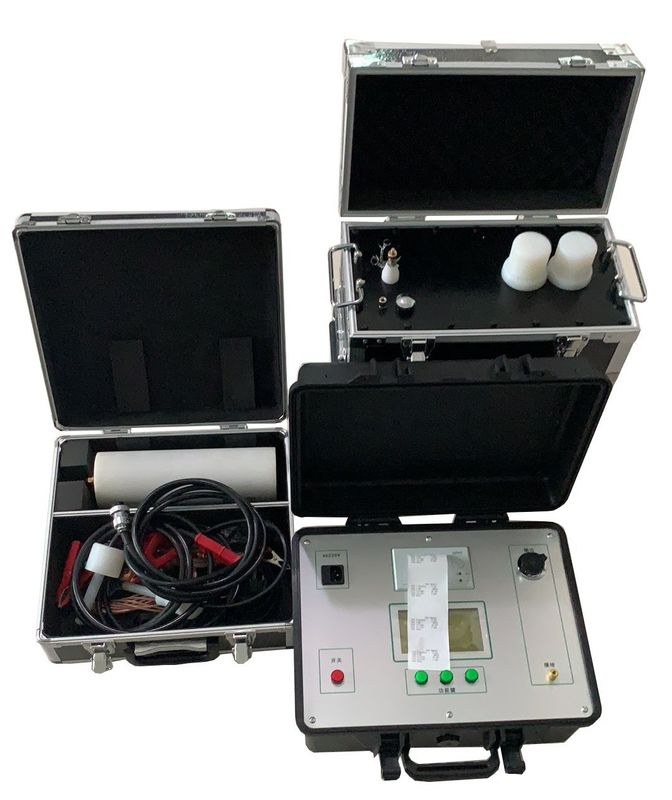

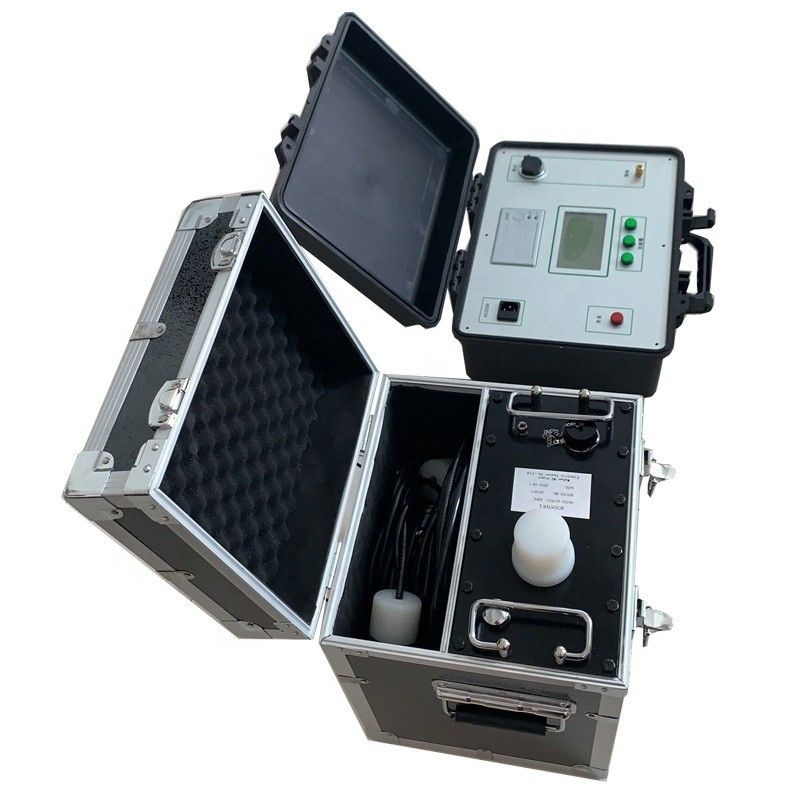

Xhdp Series VLF Tester na funkcję ochrony kabli



Zasada badania napięcia izolacyjnego ultra niskiej częstotliwości

Testy naprężenia izolacji ultra niskiej częstotliwości są w rzeczywistości alternatywą dla przemysłowych testów naprężenia.Kable i inne produkty testowe do zastosowań przemysłowych częstotliwości wytrzymają próbę napięcia, ponieważ ich warstwa izolacyjna prezentuje dużą pojemność elektryczną, więc potrzebne duże pojemności przetestowania transformator lub transformator rezonansowy.i bardzo niewygodne w obsłudzeAby rozwiązać tę sprzeczność, sektor energetyczny zastosował zmniejszoną częstotliwość badań, zmniejszając w ten sposób pojemność źródła zasilania testowego.Na podstawie teoretycznych i praktycznych dowodów wielu lat pracy w kraju i za granicą, z 0.1Hz ultra niskiej częstotliwości wytrzymać próbę napięcia zamiast częstotliwości wytrzymać próbę napięcia, nie tylko może mieć tę samą równoważność, a objętość urządzenia jest znacznie zmniejszona,waga jest znacznie zmniejszona, teoretycznie pojemność około jednej piątej częstotliwości, i proste obsługi, w porównaniu z częstotliwością testowania wyższości więcej.Dlatego metoda ta jest powszechnie stosowana w krajach rozwiniętych..

Produkt ten łączy w sobie zaawansowaną technologię nowoczesnej cyfrowej konwersji częstotliwości i przyjmuje sterowanie mikrokomputerem, które sprawia, że wzmocnienie, odchylenie, pomiar i ochrona są całkowicie automatyczne.Ponieważ jest w pełni elektroniczneDuży wyświetlacz LCD jest przejrzysty i intuicyjny, może wyświetlać wyjściowy kształt fali i drukować raporty z badań.

Produkt ten ma następujące właściwości:

1, napięcie znamionowe mniejsze lub równe 50 kV ultra niskiej częstotliwości przy użyciu jednej struktury (usterka); ponad 50 kV ultra niskiej częstotliwości przy użyciu struktury seryjnej (dwa usterki w serii),aby całkowita waga została znacznie zmniejszona, pojemność przenośna jest zwiększona, a dwa wzmacniacze mogą być używane oddzielnie do niskiego napięcia poziomu ultra niskiej częstotliwości.

2Dane dotyczące prądu, napięcia i kształtu fali są uzyskiwane bezpośrednio z pobrania próbek ze strony wysokiego napięcia, co zapewnia dokładność danych.

3"Z funkcją ochrony przed nad napięciem, gdy wyjście przekracza ustawioną wartość graniczną napięcia, przyrząd zatrzyma się i zabezpieczy, czas działania wynosi mniej niż 20 ms.

4"Z funkcją ochrony przed prądem: zaprojektowana do podwójnej ochrony wysokiego i niskiego napięcia, strona wysokiego napięcia może być zatrzymana precyzyjnie zgodnie z ustawioną wartością;Strona niskiego napięcia zostanie zatrzymana, gdy prąd przekroczy prąd nominalny, czas działania jest mniejszy niż 20 ms.

5"Obrót ochrony wysokiego napięcia jest zaprojektowany w korpusie wzmacniacza, więc nie ma potrzeby podłączenia innego rezystora ochronnego na zewnątrz.

6W związku z wykorzystaniem układu sterowania negatywnym sprzężeniem zwrotnym o wysokim i niskim napięciu, wyjście nie ma efektu wzrostu pojemności.
