Wskaźnik usterek kabli podziemnych z synchronizacją akustyczno-magnetyczną i wykrywaniem klatki A

Name: Wskaźnik usterek kabli podziemnych z synchronizacją akustyczno-magnetyczną i wykrywaniem klatki A
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

Szczegóły produktu:

Miejsce pochodzenia:	Xi'an, Shaanxi, Chiny
Nazwa handlowa:	XZH TEST
Orzecznictwo:	CE, ISO
Numer modelu:	XHDD503E

Szczegółowe informacje

Miejsce pochodzenia:

Xi'an, Shaanxi, Chiny

Nazwa handlowa:

XZH TEST

Orzecznictwo:

CE, ISO

Numer modelu:

XHDD503E

Nr modelu:

XHDD503E

Stosowanie:

Tester kabli sieciowych, tester kabli audio, tester kabli koncentrycznych, tester kabli cyfrowych

Moc:

Elektryczność

Dostosowane:

Dostosowane

Kolor:

Czarny

Filtr:

200Hz-1600Hz Opcjonalnie

Wzmocnienie wyjściowe:

16 poziomów (0~112dB)

Dokładność pozycjonowania akustyczno-magnetycznego:

Mniej niż 0,2 m

Dokładność pozycjonowania napięcia krokowego:

Mniej niż 0,5m

Dokładność identyfikacji ścieżki:

Mniej niż 0,5m

Pakiet Transportowy:

Drewniana skrzynka

Znak firmowy:

Test xzh

Pochodzenie:

Chiny

Kod HS:

9031809090

Możliwość Supply:

2000 sztuk/rok

Personalizacja:

Dostępny

Obsługa posprzedażna:

Certyfikat gwarancji

Gwarancja:

12 miesięcy

Podkreślić:

High Light

Podkreślić:

Wykrywanie usterek w kablach podziemnych

Akustyczno-magnetyczny wskaźnik

Lokalizator napięcia A-Frame Step

Trading Information

Minimalne zamówienie:

1 jednostka

Cena:

Negocjowalne

Szczegóły pakowania:

Drzewna obudowa

Czas dostawy:

5-8 dni

Zasady płatności:

T/T

Możliwość Supply:

2000 jednostek/rok

Opis produktu

Opis

Lokalizator uszkodzeń kabli wykorzystuje zasady wychwytywania drgań i indukcji elektromagnetycznej w celu określenia konkretnej lokalizacji punktu uszkodzenia kabla. Generator impulsów wysokiego napięcia służy do wywoływania wyładowań przeskokowych w miejscu uszkodzenia. Zjawiska fizyczne, takie jak fale wibracyjne, fale dźwiękowe i fale elektromagnetyczne generowane przez wyładowanie rozbłyskowe w punkcie uszkodzenia, są wychwytywane przez specjalną sondę przyrządu wskazującego, wzmacniane, przetwarzane, wyświetlane i wysyłane na sygnał wyjściowy przez przyrząd wskazujący uszkodzenia kabla. Dokładną lokalizację punktu uszkodzenia określa słuch i wzrok testera. Oznacza to, że zadanie dokładnego zlokalizowania punktu uszkodzenia kabla „bezpośrednio nad kablem i w zakresie zgrubnego pomiaru” zostało zakończone.
Ten przyrząd stałoprzecinkowy nadaje się do wykrywania uszkodzeń o niskiej rezystancji, zwarć, obwodu otwartego i odłączenia kabli zasilających, kabli koncentrycznych wysokiej częstotliwości, kabli oświetlenia ulicznego i przewodów podziemnych wykonanych z różnych materiałów o różnych przekrojach i mediach, a także wycieków o wysokiej rezystancji i zwarć przeskokowych o wysokiej rezystancji.

Cechy produktu
1. 5-calowy dotykowy wyświetlacz LCD o wysokiej jasności zapewnia widoczność w świetle słonecznym.
2. Posiada 4 tryby testowe: standardowy, ulepszony, redukcja szumów i dostosowany.
3. Posiada 4 funkcje pozycjonowania: synchronizację akustyczno-magnetyczną, czystą akustykę, czysto magnetyczną i napięcie krokowe.
4. Posiada technologię redukcji szumów tła i może wybierać spośród różnych metod filtrowania.
5. Wyposażony w funkcje BNR i wyciszenia.
4. Posiada wskazanie odchylenia ścieżki.
5. Wyposażone w wielowarstwowe czujniki sygnału izolacji fizycznej, stopień wodoodporności IP65.
6. Wbudowana bateria litowa o dużej pojemności, długi czas czuwania, wyposażona w szybką ładowarkę.
7. Mały i lekki, łatwy w obsłudze i prosty interfejs człowiek-maszyna.

Specyfikacja techniczna

Parametry filtra	l Całoprzepustowy: 100 Hz ~ 1600 Hz.
	lDolnoprzepustowy: 100 Hz ~ 300 Hz.
	lQualcomm: 160 Hz ~ 1600 Hz.
	lPasmoprzepustowe: 200 Hz ~ 600 Hz.
Wzmocnienie kanału:	Możliwość regulacji 8 poziomów.
Wzmocnienie kanału magnetycznego:	Możliwość regulacji 8 poziomów.
Krokowe wzmocnienie napięcia:	Możliwość regulacji 8 poziomów.
Wzmocnienie wyjściowe:	16 poziomów (0 ~ 112 dB)
Impedancja wyjściowa:	350 Ω
Dokładność pozycjonowania akustomagnetycznego:	≤0,1 m.
Dokładność pozycjonowania napięcia krokowego:	≤ 0,5 m.
Dokładność identyfikacji ścieżki:	≤ 0,5 m.
Posiada funkcje redukcji szumów tła BNR i redukcji szumów wyciszenia.
Metoda sterowania wyświetlaczem:	Sterowanie za pomocą 5-calowego ekranu dotykowego o wysokiej jasności.
Zasilanie:	Standardowe baterie litowe 4*18650.
Czas czuwania:	ponad 8 godzin.
Tom:	428 dł. × 350 szer. × 230 wys
Temperatura otoczenia:	-25~65°C; Wilgotność względna: ≤90%.

Układ przyrządów i instrukcje

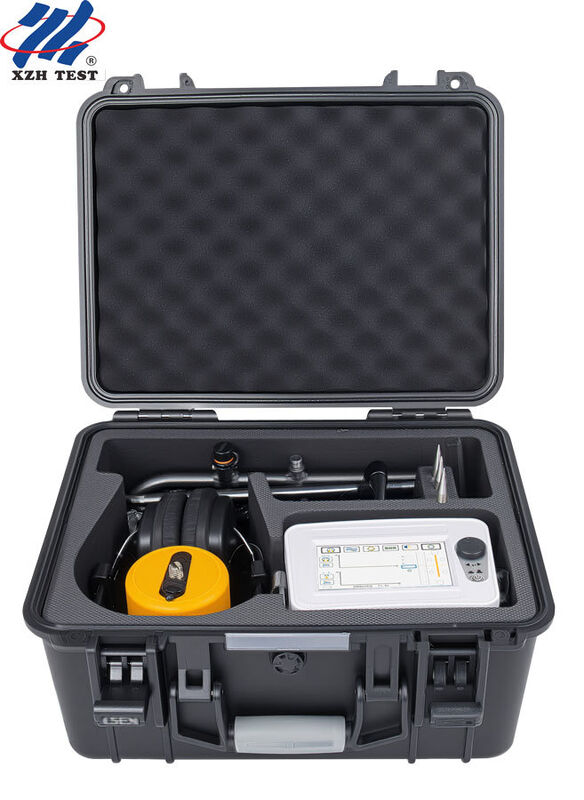

Skład instrumentu
1. Lokalizator uszkodzeń kabli: dokładnie lokalizuj punkty uszkodzeń kabli w przybliżonym zakresie pomiarowym.
2. Sonda: zawiera sondę, sondę, trzy łapy i korbowód, podłączone do kanału wejściowego w celu odbioru sygnałów.
3. Noś słuchawki; podłączyć kanał wejściowy instrumentu wskazującego (sprzężenie zwrotne sygnału wyjściowego).
4,7-żyłowa linia sygnałowa: kabel łączący przyrząd wskazujący z sondą (łączący przyrząd wskazujący z sondą).
5. Ładowarka: Podłącz do gniazda ładowania instrumentu w celu ładowania.
6.Ramka A: stosowana przy testowaniu metodą napięcia krokowego.
7. Kabel połączeniowy typu A: lokalizator uszkodzeń kabla i kabel połączeniowy typu A.
8. Sworzeń uziemiający: Pasujące akcesorium do ramy A.

Lista pakowania

Po podłączeniu ramki A automatycznie przejdzie ona do interfejsu testowego, jak pokazano po prawej stronie.
Zauważ, że na dole ramki A znajdują się strzałki, czerwona i zielona, z czerwoną z przodu i zieloną z tyłu. Oznacza to, że kolor czerwony oznacza koniec kabla, a kolor zielony oznacza jego początek.

Powoli przesuwaj ramkę A wzdłuż ścieżki wkopywania kabla w kierunku końca kabla i obserwuj zmiany na czerwonych i zielonych wykresach słupkowych na ekranie testowym. Odzwierciedla to zmianę kierunku prądu.
W dużej odległości od miejsca uszkodzenia czerwone i zielone paski na ekranie wydają się nieco nieregularne i małe.
Kiedy zbliżysz się do punktu uskoku, na przykład około 5 metrów od punktu uskoku, zauważysz, że czerwony wykres słupkowy staje się bardzo duży, jak pokazano na powyższym obrazku po lewej stronie.
Gdy znajdziesz się bezpośrednio nad punktem uskoku lub około 1-2 metrów przed i za punktem uskoku, zauważysz, że czerwone i zielone wykresy słupkowe stają się bardzo małe i pojawiają się na ekranie, jak pokazano na obrazku po prawej stronie powyżej.
Po minięciu punktu uskoku, na przykład około 5 metrów od punktu uskoku, zauważysz, że zielony wykres słupkowy staje się bardzo duży.
W ten sposób, cierpliwie szukając, można znaleźć lokalizację usterki.
