Wskaźnik usterek kabli elektrycznych Wskaźnik usterek kabli podziemnych

Name: Wskaźnik usterek kabli elektrycznych Wskaźnik usterek kabli podziemnych
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

Szczegóły produktu:

Miejsce pochodzenia:	Xi'an, Shaanxi, Chiny
Nazwa handlowa:	XZH TEST
Orzecznictwo:	CE, ISO
Numer modelu:	XHDD503E

Szczegółowe informacje

Miejsce pochodzenia:

Xi'an, Shaanxi, Chiny

Nazwa handlowa:

XZH TEST

Orzecznictwo:

CE, ISO

Numer modelu:

XHDD503E

Model nr.:

XHDD503E

Użycie:

Tester kabli sieciowych, tester kabli audio, tester kabli koncentrycznych, tester kabli cyfrowych

Władza:

Elektryczność

niestandardowe:

niestandardowe

Kolor:

czarny

Filtr:

200Hz-1600Hz Opcjonalnie

Wzmocnienie wyjściowe:

16 poziomów (0~112dB)

Dokładność pozycjonowania akustyczno-magnetycznego:

Mniej niż 0,2 m

Dokładność pozycjonowania napięcia krokowego:

Mniej niż 0,5m

Dokładność identyfikacji ścieżki:

Mniej niż 0,5m

Pakiet transportowy:

Drzewna obudowa

Znak towarowy:

TEST XZH

Pochodzenie:

Chiny

Kod Hs:

9031809090

Możliwość Supply:

2000szt./rok

Dostosowanie:

Dostępne

Usługa posprzedażna:

Certyfikat Gwarancji

Gwarancja:

12 miesięcy

Podkreślić:

High Light

Podkreślić:

Wskaźnik błędu kabla elektrycznego

Wskaźnik uszkodzenia kabli podziemnych

Trading Information

Minimalne zamówienie:

1 jednostka

Szczegóły pakowania:

Drzewna obudowa

Czas dostawy:

5-8 dni

Zasady płatności:

T/T

Opis produktu

Opis
Lokalizator usterki kablowej wykorzystuje zasady odbioru wibracji i indukcji elektromagnetycznej, aby określić określoną lokalizację punktu uszkodzenia kabla. Generator impulsu wysokiego napięcia służy do powodowania błysku nad rozładowaniem w punkcie uskoku. Zjawiska fizyczne, takie jak fale wibracyjne, fale dźwiękowe i fale elektromagnetyczne generowane przez lampę błyskową nad rozładowaniem w punkcie uskoku, są zbierane specjalną sondę przyrządu wskazującego, wzmacniane, przetwarzane, wyświetlane i wyjściowe przez instrument wskazujący uszkodzenie kabla. Dokładna lokalizacja punktu uszkodzenia jest określona przez słuch i widzenie testera. Oznacza to, że dokładne zlokalizowanie punktu uszkodzenia kabla „bezpośrednio nad kablem i w zakresie przybliżonego pomiaru” jest zakończone.
Ten instrument o stałym punkcie jest odpowiedni dla uszkodzenia o niskiej oporności, zwarciu, obwodzie otwartym i rozłączonym kabli zasilających, kablach koncentrycznych o wysokiej częstotliwości, kablach światła ulicznego i zakopanych przewodach wykonanych z różnych materiałów z różnymi przekrojami i mediami, a także o wysokiej odporności i lampę błyskową o wysokiej odporności.
Funkcje produktu
1. 5-calowy dotyk LCD zapewnia widoczność w świetle słonecznym.
2. Ma 4 tryby testowe: standard, ulepszona, redukcja szumów i dostosowana.
3. Ma 4 funkcje pozycjonowania: synchronizacja akustyczna, czysta akustyczna, czysta magnetyczna i stopniowa napięcie.
4. Ma technologię redukcji szumów w tle i może wybierać spośród różnych metod filtrowania.
5. Wyposażone w funkcje BNR i wycisze.
4. Ma wskazanie odchylenia ścieżki.
5. Wyposażone w wielowarstwowe czujniki sygnału izolacji fizycznej, Wodoodporna klasa IP65.
6. Wbudowana bateria litowa o dużej pojemności, długi czas gotowości, wyposażony w szybką ładowarkę.
7. Mały i lekki, łatwy w obsłudze i prosty interfejs ludzkiej maszyny.

Wskaźnik usterek kabli elektrycznych Wskaźnik usterek kabli podziemnych 1

Specyfikacja techniczna

Parametry filtra	Lall-Pass: 100 Hz ~ 1600 Hz.
	Llow Pass: 100 Hz ~ 300 Hz.
	LQUALCOMM: 160 Hz ~ 1600 Hz.
	LbandPass: 200 Hz ~ 600 Hz.
Zysk kanału:	8 poziomów regulowanych.
Wzmocnienie kanału magnetycznego:	8 poziomów regulowanych.
Zysk napięcia kroku:	8 poziomów regulowanych.
Wzmocnienie wyjściowe:	16 poziomów (0 ~ 112dB)
Impedancja wyjściowa:	350 Ω
Dokładność pozycjonowania akustomagnetycznego:	≤0,1 m.
Dokładność pozycjonowania napięcia krokowego:	≤ 0,5 m.
Dokładność identyfikacji ścieżki:	≤ 0,5 m.
Ma funkcje redukcji szumu tła BNR i wycisza redukcja szumu.
Metoda kontroli wyświetlania:	5-calowa kontrola ekranu dotykowego o dużej jasności.
Zasilacz:	4*18650 standardowe baterie litowe.
Czas gotowości:	Ponad 8 godzin.
Tom:	428L × 350 W × 230H
Ogólna waga:	7 kg.
Temperatura otoczenia:	-25 ~ 65ºC; Wilgotność względna: ≤90%.

Zasada pracy
1. Metoda synchronizacji akustycznej magnetycznej:
Metoda synchronizacji akustycznej jest bardzo dokładną i unikalną metodą precyzyjnej lokalizacji uszkodzeń. Jego zasada opiera się na tradycyjnej metodzie określania punktu akustycznego i dodaje wykrywanie i zastosowanie sygnałów elektromagnetycznych.
Gdy generator wysokiego napięcia wykonuje wyładowanie uderzenia na wadliwym kablu, dźwięk generowany przez rozładowanie w punkcie uszkodzenia jest przesyłany do podłoża. Sygnał dźwiękowy jest zbierany przez bardzo wrażliwą sondę. Po wzmocnieniu można usłyszeć dźwięk „pop”, słuchając słuchawkami.
Wbudowana sonda sondy odbiera sygnał pola magnetycznego w czasie rzeczywistym i wykorzystuje zasadę, że prędkość propagacji pola magnetycznego jest znacznie wyższa niż prędkość propagacji dźwięku w celu określenia odległości punktu uszkodzenia poprzez wykrywanie różnicy czasu między sygnałem elektromagnetycznym a sygnałem dźwięku. Przesuwaj pozycję czujnika, aby znaleźć punkt z najmniejszą różnicą czasową akustyczną, wówczas dokładna lokalizacja punktu uszkodzenia będzie poniżej.
Tradycyjne instrumenty punktu prawnego pomiaru akustycznego zwykle używają tylko słuchawek do monitorowania lub uzupełniania huśtawki wskaźnika miernika w celu zidentyfikowania dźwięku rozładowania w punkcie uskoku. Ponieważ dźwięk wyładowania znika w mgnieniu oka i niewiele różni się od hałasu otoczenia, często stanowi wielkie trudności operatorom, którzy nie są bardzo doświadczani. Metoda synchronizacji akustycznej-magnetycznej skutecznie unika powyższych problemów tradycyjnej metody pomiaru akustycznego.
2. Metoda czystego dźwięku:
Metoda czystego dźwięku składa się z akustycznego czujnika drgań, wzmacniacza sygnału, obwodu filtra, jednostki próbkowania, procesora, jednostki wyświetlacza, jednostki wzmacniacza zasilania, słuchawek itp.
Metoda czystego dźwięku jest stosowana głównie do pomiaru błędów o wysokiej oporności i rozbłysku. Jego główną zasadą jest użycie źródła wysokiego napięcia do zastosowania napięcia impulsowego do kabla uszkodzenia, aby spowodować rozkład rozładowania w punkcie błędu, a następnie użycie dźwięku wygenerowanego podczas rozładowania w celu dokładnego zlokalizowania błędu. Czujnik drgań akustycznych przekształca sygnał akustyczny w sygnał elektryczny, który jest amplifikowany i filtrowany przez wzmacniacz sygnału i obwód filtra. Wreszcie jest przywrócony do dźwięku przez słuchawki lub wyświetlana jest intensywność dźwięku. Miejsce o największej intensywności dźwięku jest punktem błędu.
3. Czysta metoda magnetyczna:
Czysta metoda magnetyczna może określić ścieżkę kablową i dokładną lokalizację punktu uszkodzenia kabla. Jego główną zasadą jest użycie źródła wysokiego napięcia do zastosowania napięcia impulsowego do wadliwego kabla, użycie cewki indukcyjnej, aby odebrać sygnał impulsowy i ocenić, czy odbiega od kabla poprzez charakterystykę sygnału impulsowego. Kiedy charakterystyka podnoszonych sygnałów impulsów odchyla się, jest on określany jako punkt uszkodzenia.
4. Metoda ramy A:
Jeśli uskokiem uziemienia wystąpi w zakopanym kablu, możemy użyć metody różnicy potencjałów, aby znaleźć punkt błędu. Metoda polega na dodaniu napięcia testowego między punktem testowym wadliwego kabla a ziemią, a następnie rozłożone pole elektryczne koncentryczne z punktem wejścia powstanie wokół punktu wejścia kabla. Nie ma różnicy potencjałów między żadnymi punktami o tym samym promieniu w tym polu elektrycznym, ale istnieje różnica potencjałów między dowolnymi dwoma punktami z różnymi promieniami (punkty A i B na rysunku), a gdy odległość między dwoma punktami jest ustalona, odległość między dwoma punktami jest bliżej obiektu, tym silniejsza różnica potencjału jest.
Korzystając z tej funkcji, możemy stopniowo przenosić punkty A i B Bliżej punktu środkowego. Gdy punkt błędu znajduje się dokładnie między punktami A i B, różnica potencjałów wynosi zero. Jeśli nadal wykracza poza punkt uszkodzenia, polaryczność różnicy potencjałowej zostanie odwrócona, aby punkt uziemienia można dokładnie określić, poruszając się w przód iw tył.
Układ i instrukcje instrumentu

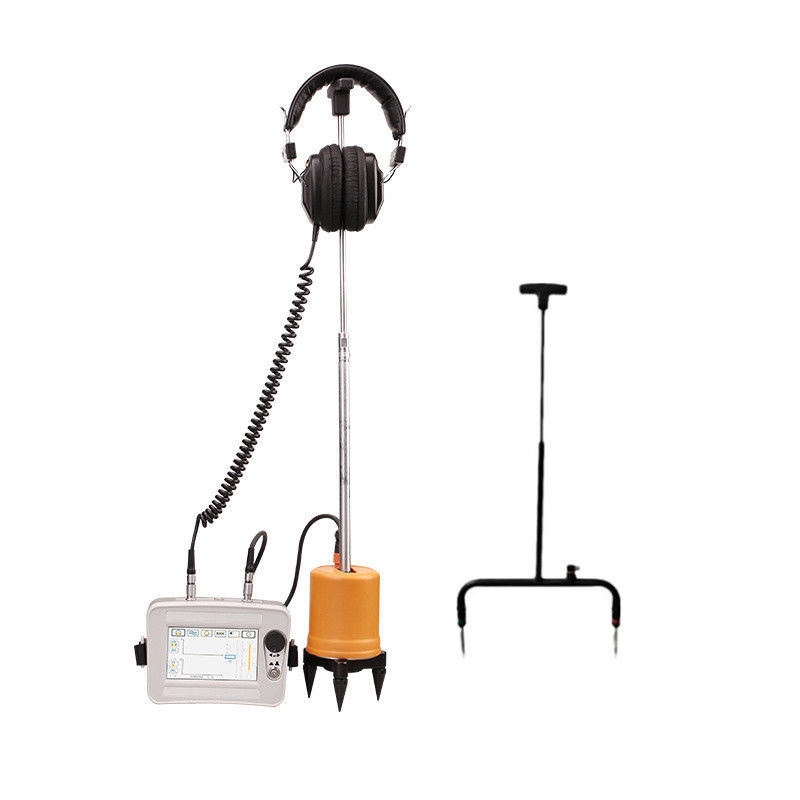

Skład instrumentu
1. Lokalizator błędów kablowych: Dokładnie zlokalizuj punkty uszkodzenia kabla w zakresie przybliżonego pomiaru.
2. Sonda: w tym sonda, sonda, trzy pazury i pręt łączący, podłączony do kanału wejściowego w celu odbierania sygnałów.
3. Noś słuchawki; Podłącz kanał wejściowy przyrządu wskazującego (sprzężenie zwrotne sygnału wyjściowego).
4.7-rdzeniowa linia sygnałowa: łączenie kabla między instrumentem wskazującym a sondą (podłączanie przyrządu wskazującego i sondy).
5. Ładowarka: Podłącz się do gniazda ładowania instrumentu do ładowania.
6. Rama: Używany podczas testowania przy użyciu metody napięcia krokowego.
7. Kabel podłączenia w ramce A: Lokalizator usterki kablowej i kabel połączenia A-ramka.
8. Połączenie uziemienia: pasujące akcesorium dla ramy A.

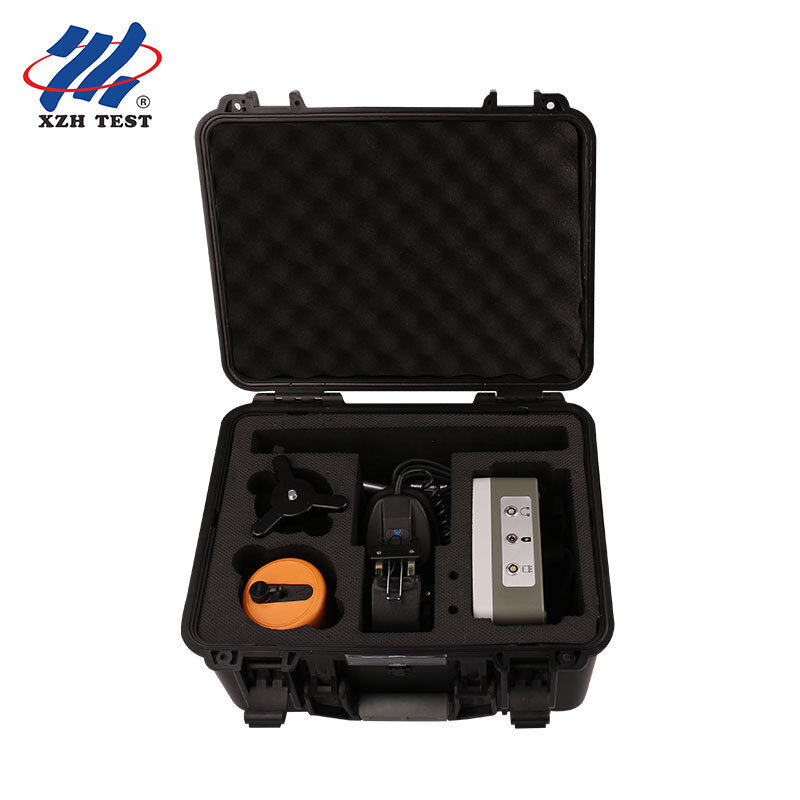

Lista pakowania

Wskaźnik usterek kabli elektrycznych Wskaźnik usterek kabli podziemnych 3

Po podłączeniu ramy A automatycznie wprowadzi interfejs testowy, jak pokazano po prawej stronie.
Zauważ, że na dole ramki są strzałki, czerwone i zielone, z czerwonym z przodu i zielonym z tyłu. Oznacza to, że czerwony wskazuje koniec kabla, a zielony wskazuje na początek kabla.

Powoli przesuń ramkę A wzdłuż ścieżki pochówku kablowego w kierunku końca kabla i obserwuj zmiany na czerwonym i zielonym wykresie słupku na ekranie testowym. Odzwierciedla to zmianę kierunku prądu.
W dużej odległości od punktu uszkodzenia czerwone i zielone pręty na ekranie wydają się nieco nieregularne i małe.
Gdy zbliżycie się do punktu błędu, na przykład około 5 metrów od punktu uszkodzenia, zauważysz, że wykres czerwonego słupka staje się bardzo duży, jak pokazano na powyższym obrazku po lewej stronie.
Gdy znajdziesz się bezpośrednio powyżej punktu uszkodzenia lub około 1-2 metrów przed i za punktem błędu, zauważysz, że czerwone i zielone wykresy słupkowe stają się bardzo małe i pojawiają się na ekranie, jak pokazano na obrazie po prawej powyżej.
Po przejściu punktu usterki, na przykład około 5 metrów od punktu błędu, zauważysz, że wykres zielonego słupka staje się bardzo duży.
W ten sposób cierpliwie szukając lokalizacji winy.
