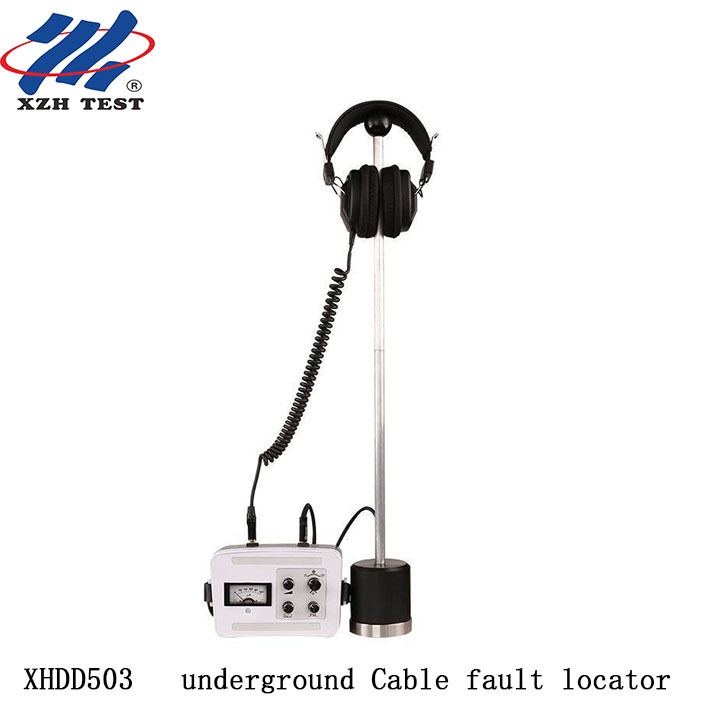

Przenośny wskaźnik usterek kablowych do dostosowanych tradycyjnych badań akustycznych

P: Co to jest synchronizacja akustyczno-magnetyczna i dlaczego jest ważna?

Synchronizacja akustyczno-magnetyczna (AMS) mierzy zarówno falę dźwiękową (akustyczną), jak i impuls elektromagnetyczny (magnetyczny) generowane podczas wyładowania wysokonapięciowego w punkcie uszkodzenia. Ponieważ dźwięk podróżuje wolniej niż fala elektromagnetyczna, różnica czasu między dwoma sygnałami potwierdza, że znajdujesz się bezpośrednio nad uszkodzeniem. Ta dwukanałowa weryfikacja eliminuje fałszywe alarmy spowodowane hałasem otoczenia.

P: Jaka jest dokładność lokalizacji do wykopów?

XHDD503C osiąga dokładność lokalizacji 0,1 m (10 cm) w normalnych warunkach glebowych. Oznacza to, że strefa wykopu może być ograniczona do średnicy około 30-50 cm, co znacznie skraca czas kopania i koszty przywracania powierzchni w porównaniu do próbnych wykopów na kilku metrach.

P: Jak używać lokalizatora po wstępnej lokalizacji TDR?

Po tym, jak TDR poda odległość do uszkodzenia (np. 317 m), użyj lokalizatora trasy kabla, aby zaznaczyć ścieżkę kabla na powierzchni. Przejdź z lokalizatorem wzdłuż tej ścieżki w pobliżu odległości wskazanej przez TDR. W miarę zbliżania się do uszkodzenia, sygnał akustyczny staje się głośniejszy, a odczyt różnicy czasu magnetycznego maleje. Najsilniejszy sygnał akustyczny w połączeniu z minimalną różnicą czasu oznacza dokładną lokalizację uszkodzenia.

P: Czy XHDD503C może współpracować z różnymi typami generatorów HV?

Tak. XHDD503C jest kompatybilny z każdym generatorem impulsów wysokonapięciowych, który wytwarza okresowe impulsy wyładowcze. Działa zarówno z systemami zintegrowanymi (np. XHHV535-4TSB), jak i z tradycyjnymi konfiguracjami transformatora testowego + kondensator. Lokalizator wykrywa sygnały akustyczne i magnetyczne generowane przez wyładowanie HV niezależnie od sprzętu źródłowego.

P: Co wpływa na głębokość lokalizacji i jak mogę ją zmaksymalizować?

Głębokość lokalizacji zależy od energii wyładowania HV w punkcie uszkodzenia, składu gleby (piasek tłumi bardziej niż glina) i poziomu hałasu tła. Aby zmaksymalizować głębokość: użyj najwyższego bezpiecznego napięcia wyładowania, upewnij się, że punkt uszkodzenia jest całkowicie przebity (kanał o niskiej rezystancji) i przeprowadzaj lokalizację w okresach ciszy (wczesny ranek lub noc) na obszarach miejskich o wysokim poziomie hałasu.

P: Jakiej gwarancji i wsparcia udzielacie?

12-miesięczna gwarancja na wady produkcyjne z dożywotnim wsparciem technicznym. Opakowanie zawiera jednostkę lokalizatora, słuchawki, czujnik uziemienia, futerał, ładowarkę i instrukcję obsługi. Posiada certyfikaty CE i ISO. Dostępna jest rozszerzona gwarancja i szkolenia na miejscu.
