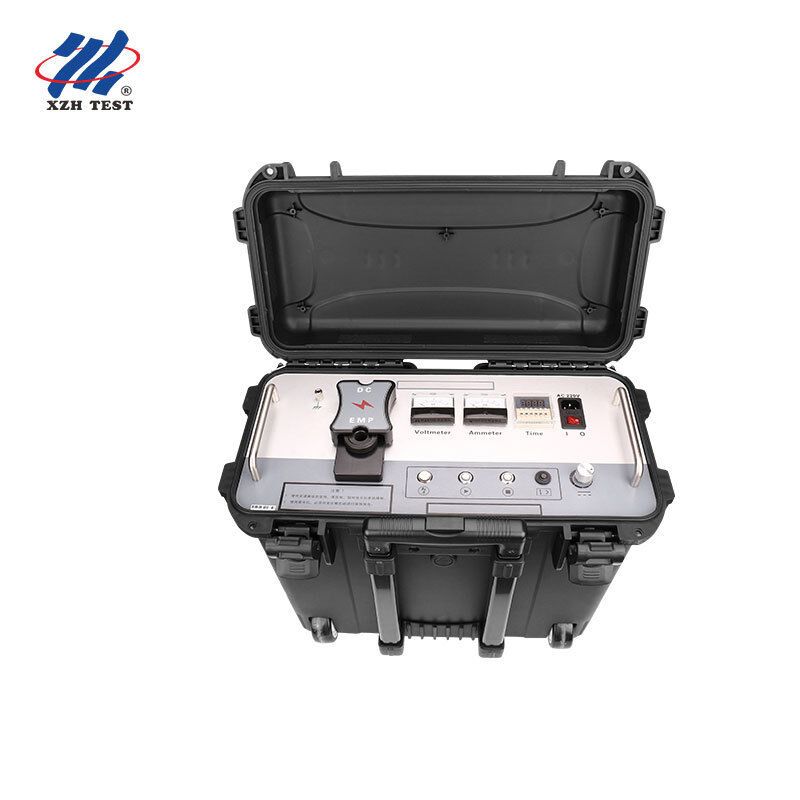

Przenośny 32kV 1024J DC Impulse Surge Generator 2uF do lokalizacji i testowania usterek kabli podziemnych

The Wysokie napięcie udarowe to praktyczny, przenośny generator impulsów wysokiego napięcia DC, dostarczający 1024J energii wyładowania przy napięciu do 32kV do lokalizacji uszkodzeń kabli zasilających pod ziemią i testowania wytrzymałości napięciowej DC. Zaprojektowany z myślą o codziennej niezawodności w terenie, łączy niezbędne funkcje testowania impulsowego z prostą, pozbawioną zbędnych dodatków konstrukcją, która utrzymuje niskie koszty zakupu i konserwacji.

Urządzenie integruje źródło wysokiego napięcia DC, kondensator magazynujący energię 2μF, szczelinę iskrową wyładowczą i automatyczne urządzenie wyładowcze w kompaktowej, łatwo dostępnej obudowie. Jego wyróżniającą się praktyczną cechą są podwójne zaciski wyjściowe EMP i DC—eliminujące potrzebę wymiany kabli podczas przełączania między lokalizacją uszkodzeń impulsowych a testowaniem wytrzymałości napięciowej DC. Wbudowany przekaźnik czasowy z regulowanymi interwałami wyładowania 0–100s umożliwia bezobsługową pracę cykliczną podczas długotrwałych operacji poszukiwania uszkodzeń. Panel przedni zawiera przycisk ręcznego wyładowania iskrowego, zabezpieczenie przed rozruchem od zera z powrotem potencjometru do zera, przycisk zatrzymania awaryjnego oraz kompleksowe automatyczne zabezpieczenia nadprądowe (8mA/3s), przepięciowe i nadtemperaturowe (65°C).

• Podwójne zaciski wyjściowe EMP i DC—oddzielne porty do wyładowania impulsowego i wytrzymałości DC, bez potrzeby rekonfiguracji
• Wbudowany przekaźnik czasowy z regulacją 0–100s do automatycznego cyklicznego wyładowania impulsowego w preferowanym interwale
• Przycisk ręcznego wyładowania iskrowego: pojedyncze impulsy wyzwalane przez operatora (maks. 1s na naciśnięcie)
• Podwójny tryb pracy: wytrzymałość napięciowa DC i wyładowanie impulsoweSuper zabezpieczenie przed zwarciem
• : wyjście wysokiego napięcia może być bezpośrednio zwarte do masy i nadal działaćPodwójne mierniki wskazówkowe 2,5 klasy
• do monitorowania napięcia i prądu w czasie rzeczywistym—proces wyładowania widoczny na pierwszy rzut okaPomiar napięcia po stronie wysokiego napięcia
• dla dokładności w czasie rzeczywistymZabezpieczenie przed rozruchem od zera
• z powrotem potencjometru do zera: rozruch zablokowany, chyba że napięcie jest minimalnePrzycisk zatrzymania awaryjnego
• : natychmiastowe odcięcie wysokiego napięcia w każdej sytuacjiAutomatyczne wyładowanie
• : woltomierz wskazuje napięcie kondensatora w czasie rzeczywistym nawet po zatrzymaniu; ładunek resztkowy jest bezpiecznie rozładowywanyParametry techniczne

zespołów testujących kable na poziomie podstawowym, centrów szkolenia zawodowego, centrów szkolenia zawodowego i kontrahentów z ograniczonym budżetem na rynkach rozwijających się—organizacji potrzebujących niezawodnej lokalizacji uszkodzeń impulsowych 32kV i testowania wytrzymałości napięciowej DC w przystępnej cenie. Jego podwójne zaciski EMP/DC i regulowany timer 0–100s sprawiają, że jest szczególnie odpowiedni do środowisk szkoleniowych, gdzie studenci muszą nauczyć się zarówno lokalizacji uszkodzeń, jak i procedur wytrzymałości napięciowej na jednym instrumencie, oraz do rutynowych programów konserwacji, gdzie codzienna niezawodność jest ważniejsza niż precyzja najwyższej klasy. W celu uzyskania najwyższej wydajności z dokładnością klasy 1,5 i wyższą energią wyładowania, zobacz XHHV535-4Z (35kg, 2450J) lub ulepszoną wersję XHHV535-2L (25kg, 1225J).▎Często zadawane pytania
