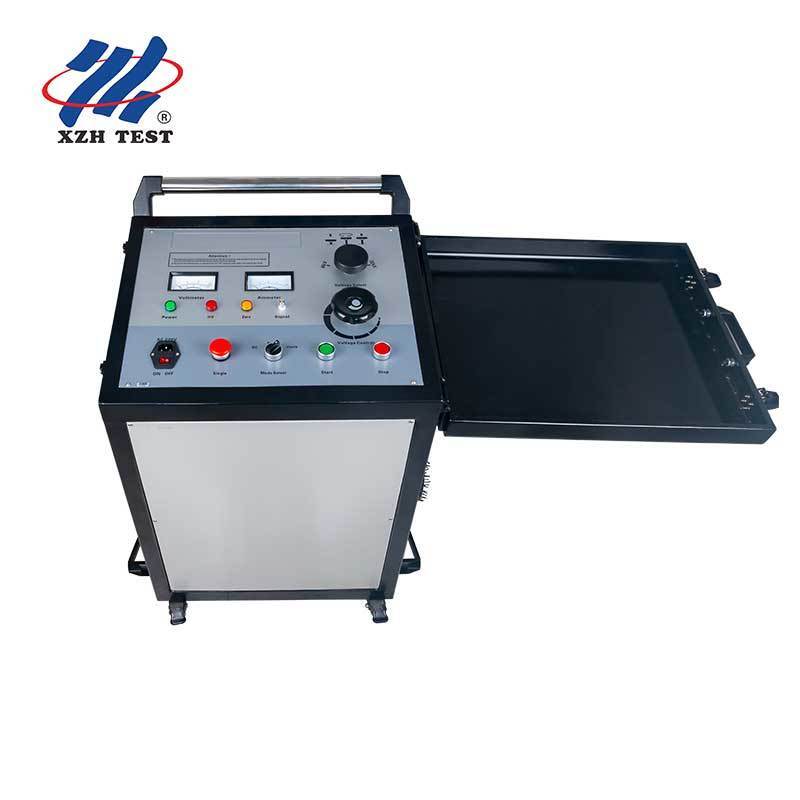

Dostosowalny osłonięty kabel HV XHHV535-4TS Trzy zakresy napięcia 8 16 32kV dla wykonawców lokalizujących usterki

XHHV535-4TS jest przeznaczony dla organizacji, które wymagają elastyczności w wyposażeniu do lokalizowania usterek w kablach.Czy jesteś wykonawcą zarządzającym różnymi klasami napięć na swoim obszarze obsługi, przedsiębiorstwo użyteczności publicznej standaryzujące swoją flotę z konfigurowanymi na zamówienie generatorami nadciśnieniowymi lub dystrybutor poszukujący sprzętu marki OEM dla Twojego rynku - 4TS dostosowuje się do Twoich wymagań.

XHHV535-4TS posiada w pełni osłonięty przedział wysokiego napięcia, który izoluje źródło zasilania prądu stałego, kondensator magazynowania energii i zespół kuli rozładowania w zamkniętej obudowie metalowej.Ten projekt służy trzem kluczowym celom w terenie i w przemyśle.:

• Bezpieczeństwo operatora:Osłonięta obudowa zapobiega przypadkowemu kontaktowi z podłączonymi do energii elementami podczas pracy.Wszystkie ścieżki wysokonapięciowe znajdują się w obrębie uziemionych barier metalowych, które przekraczają wymagania bezpieczeństwa IEC 61010-1 dla urządzeń badawczych wysokonapięciowych
• Kompatybilność elektromagnetyczna:Konstrukcja osłonięta minimalizuje promieniowane EMI podczas zdarzeń rozładowań przepływowych, chroniąc wrażliwe instrumenty, takie jak testery kabli TDR, wskaźniki akustyczno-magnetyczne,i urządzeń komunikacyjnych przed interferencją elektromagnetyczną
• Odporność środowiskowa:Zaprojektowana w zamkniętym miejscu konstrukcja chroni elementy wewnętrzne przed pyłem, wilgocią i uderzeniami mechanicznymi podczas transportu i wdrożenia na miejscu.i zewnętrzne sklepienia kablowe

XHHV535-4TS został zaprojektowany jako dostosowalna platforma.

W przeciwieństwie do modułowych generatorów, które wymagają oddzielnego zasilania prądem stałym, banku kondensatorów i modułów sfery rozładowania połączonych przez kabły wysokiego napięcia,XHHV535-4TS integruje wszystkie trzy podsystemy do jednego osłony:

• Źródło mocy wysokonapięciowej prądu stałego:Wbudowany prostownik i transformator stopniowy, zapewniający stale regulowane wyjście prądu stałego w każdym zakresie napięcia
• Bank kondensatorów magazynowych energii:Trzy wewnętrzne kondensatory (4/16/64μF) automatycznie wybierane przez przełącznik zakresu napięć bez połączeń zewnętrznych kondensatorów lub ręcznej rekonfiguracji
• Zgromadzenie kuli rozładowania:Precyzyjnie obrobione kulki rozładowujące ze stopu wolframu z regulowaną szczeliną, zamknięte w osłoniętym przedziale dla kontrolowanych, powtarzalnych charakterystyk przepływu

1. Pre-locat z TDR:Użyj lokalizatora usterek kabli TDR (takich jak seria XZH TEST 502) do oszacowania odległości usterki.
2. Wybierz zakres napięcia:Wybierz napięcie 8kV, 16kV lub 32kV w zależności od napięcia kablowego
3. Zero-check i start:Sprawdź wskaźnik pozycji zerowej jest oświetlony, naciśnij Start, a następnie zwiększyć napięcie do pożądanego poziomu napięcia
4. Dokładna lokalizacja metodą akustyczno-magnetyczną:4TS dostarcza kontrolowane wyładowania 2048J w odstępach ~ 4 sekund.Użyj wskaźnika akustyczno-magnetycznego (np. XZH TEST XHDD503) w szacowanym miejscu uszkodzenia w celu wychwytywania dźwięku i sygnałów elektromagnetycznych wyładowania
5. Mark i Excavate:Po akustycznym potwierdzeniu punktu usterki, zaznacz powierzchnię, wyłącz energię z 4TS i przejdź do ukierunkowanego wykopaliska.
