Przenośny wysokonapięciowy generator 0-32kV 2048J 35kV Wykrywanie usterek kabli DC Wytrzymaj test XHHV535-4Z

XHHV535-4Z Przenośny wysokonapięciowy generator fal

Zgodność i certyfikacja

XHHV535-4Z wysokonapięciowy generator nadpięciowy został zaprojektowany i wyprodukowany zgodnie zDL/T846-2016(Ogólne warunki techniczne dla urządzeń badawczych wysokiego napięcia) orazDL/T474-2017(Wytyczne dotyczące wykonywania badań izolacyjnych w terenieCertyfikowany zgodnie z normami CE i ISO, przyrząd ten spełnia rygorystyczne wymagania zastosowań w zakresie testowania przemysłowych kabli zasilania.

Zakres zastosowania

Zbudowane do badań wyładowań impulsowych i badań napięcia stałego prądu na kablach zasilania o nominalnej mocy35 kV i poniżej, XHHV535-4Z integruje źródło wysokiego napięcia prądu stałego, kondensator magazynowania energii i przepaść kulkową rozładowania w jedną przenośną jednostkę.Ta integracja zastępuje tradycyjne konfiguracje badawcze wymagające oddzielnych transformatorów badawczych, skrzynki sterujące i kondensatory do magazynowania energii impulsowej, co znacząco zmniejsza ilość sprzętu i złożoność instalacji.

Główne zalety

• Dokładność pomiaru klasy 1.5:Wysokonapięciowe boczne pomiary napięcia z podwójnym wyświetlaczem wskaźnika (prąd i napięcie) zapewniają w czasie rzeczywistym, wysoką precyzję odczytów zarówno podczas operacji wytrzymania prądu stałego, jak i impulsowego rozładowania.
• 2048J Maksymalna energia rozładowania:Wbudowany kondensator 4μF dostarcza stałą energię impulsową do 2048J przy 32kV, zapewniając niezawodne rozbicie usterek kabli o wysokim oporze.
• Operacja podwójnego trybu:Wspiera testowanie napięcia stałego prądu w celu oceny izolacji kabli i trybu rozładowania impulsowego w celu wcześniejszej lokalizacji usterek i określania dokładnie dwóch podstawowych funkcji w jednym przyrodzie.
• Ultralekka konstrukcja przenośna:W przypadku urządzeń o masie ≤ 35 kg o kompaktowych wymiarach 430*345*550 mm, XHHV535-4Z jest najlżejszym przenośnym urządzeniem wysokonapięciowym impulsowym prądu stałego w swojej klasie,umożliwiające transport przez jednego operatora i szybkie wdrożenie w terenie.
• Bezpieczeństwo zerowego startu:Przed uruchomieniem wysokiego napięcia regulacja napięcia musi wrócić do zera, co eliminuje ryzyko przypadkowego wysokiego napięcia przy uruchomieniu.
• Kompleksowy zestaw ochronny:Zintegrowana ochrona przed prądem (12A próg, opóźnienie >8s po stronie niskiego napięcia), ochrona przed nadtemperaturą (65°C) i ochrona przed nad napięciem zapewniają bezpieczną pracę w niekorzystnych warunkach pola.
• Odporny na zwarcia:Zaprojektowane do prawidłowej pracy nawet w przypadku zwarcia wysokiego napięcia do ziemi, zapewniające solidną odporność na usterki podczas badań terenowych.
• Możliwość ręcznego rozładowania:Dedykowany przycisk rozładowania umożliwia kontrolowane rozpraszanie energii pozostałej kondensatora po badaniu, z wskazaniem napięcia kondensatora w czasie rzeczywistym.

Specyfikacje techniczne

Tryby działania

Tryb napięcia prądu stałego:Wykorzystuje regulowane napięcie 0-32 kV prądu stałego do testowania izolacji kabli.Odpowiednie do rutynowej oceny izolacji i badań uruchomienia kabli napędowych średniego napięcia.

Tryb impulsowego rozładowania:Generuje okresowe impulsy o wysokiej energii w celu wcześniejszej lokalizacji usterek w kablu i ich wskazywania, gdy jest używany w połączeniu z lokalizatorem usterek w kablu TDR i akustyczno-magnetycznym wskaźnikiem.Interwał rozładowania jest regulowany za pośrednictwem przedniego panelu czasu przekaźnika, umożliwiając optymalizację dla różnych długości kabli i charakterystyk usterek.

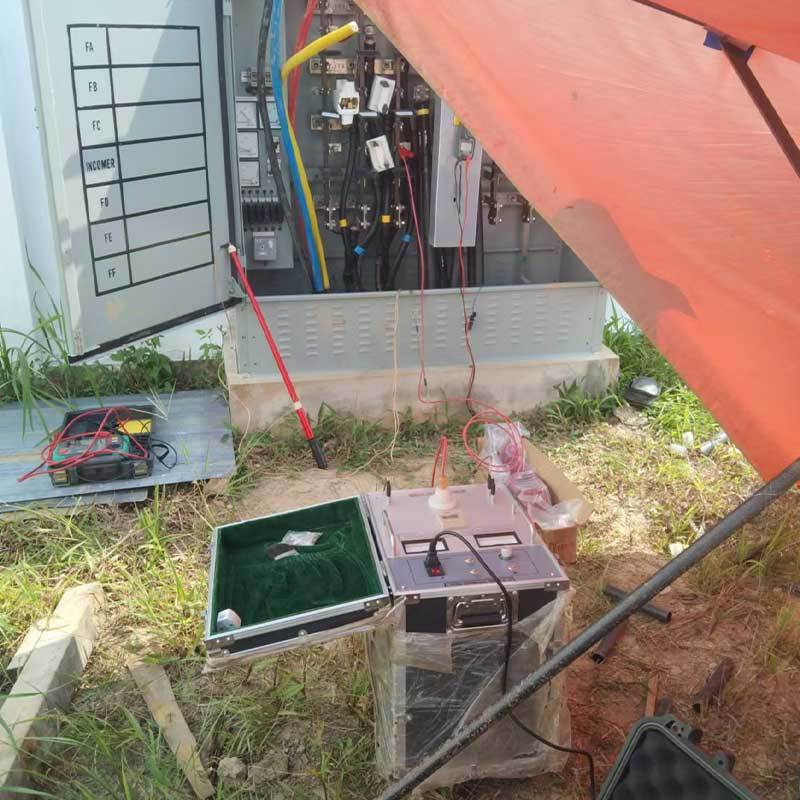

Typowa konfiguracja systemu

Bezpieczeństwo i niezawodność

Wszystkie terminale wysokonapięciowe posiadają dedykowane punkty uziemienia..Przycisk zatrzymania zapewnia natychmiastowe odcięcie wysokiego napięcia z automatycznym wyładowaniem kondensatora wewnętrznego.z monitorowaniem napięcia kondensatora w czasie rzeczywistym przez voltometr przez cały proces rozładowywania.

W celu uzyskania konsultacji technicznych, specyfikacji produktów lub oferty handlowej, prosimy o kontakt z naszym zespołem inżynierów.
