Ten identyfikator kabli opiera się na identyfikacji w terenie wielu kabli pilnie potrzebnych przez personel budowlany, instalacyjny i konserwacyjny kabli wysokiego napięcia, odwołując się do zaawansowanej technologii zagranicznej i pod kierownictwem teorii pola elektromagnetycznego, jest opracowany przy użyciu nowoczesnej technologii elektronicznej i technologii oprzyrządowania.
Bardzo trudne pytanie często pojawia się w operacjach terenowych, takich jak układanie, migracja, konserwacja i rozwiązywanie problemów z kablami energetycznymi: którego kabla szukamy? Zwłaszcza w wielu kanałach kablowych o tej samej specyfikacji, pracownicy budowlani są w kropce. To urządzenie może pomóc w szybkim i dokładnym rozwiązaniu tego problemu.
Zasada działania
Wykrywanie kabli bez napięcia: Nadajnik generuje głównie specjalny sygnał impulsowy, który jest dodawany do kabla, który ma zostać zidentyfikowany za pomocą przewodu łączącego. Zgodnie z zasadą indukcji elektromagnetycznej, sygnał indukcyjny zgodny z prawem sygnału nadawanego musi być generowany wzdłuż kabla. Jest używany na miejscu testu. Wysoce czuły zacisk odbiorczy plus odbiornik ręczny wykrywają wszystkie kable na miejscu, a kabel, do którego dodawany jest sygnał, można dokładnie zlokalizować zgodnie ze wskazaniami miernika odbiornika ręcznego (to znaczy kabel bez napięcia do zidentyfikowania).Wykrywanie kabli pod napięciem: Nadajnik generuje głównie specjalny sygnał impulsowy, który jest dodawany do punktu kabla pod napięciem, który ma zostać zidentyfikowany za pomocą specjalnego zacisku nadawczego. Zgodnie z zasadą indukcji elektromagnetycznej, sygnał indukcyjny zgodny z prawem sygnału nadawanego musi być generowany wzdłuż kabla. Podczas testu Użyj bardzo czułych szczypiec odbiorczych i odbiornika ręcznego, aby wykryć wszystkie kable na miejscu, a możesz dokładnie zlokalizować kabel z dodanym sygnałem (to znaczy kabel pod napięciem do zidentyfikowania) zgodnie z instrukcjami odbiornika ręcznego.
Cechy
Rozpoznawanie jest dokładne.
Duże szczęki identyfikacyjne pasują do szerokiej gamy kabli.
bardzo łatwy w obsłudze.
Instrukcje są jasne i intuicyjne.
Główne i pomocnicze części są przenośne i estetyczne.
Siła sygnału odbiorczego odbiornika jest regulowana.
Można testować zarówno kable pod napięciem, jak i bez napięcia.
Mały i przenośny, lekki.

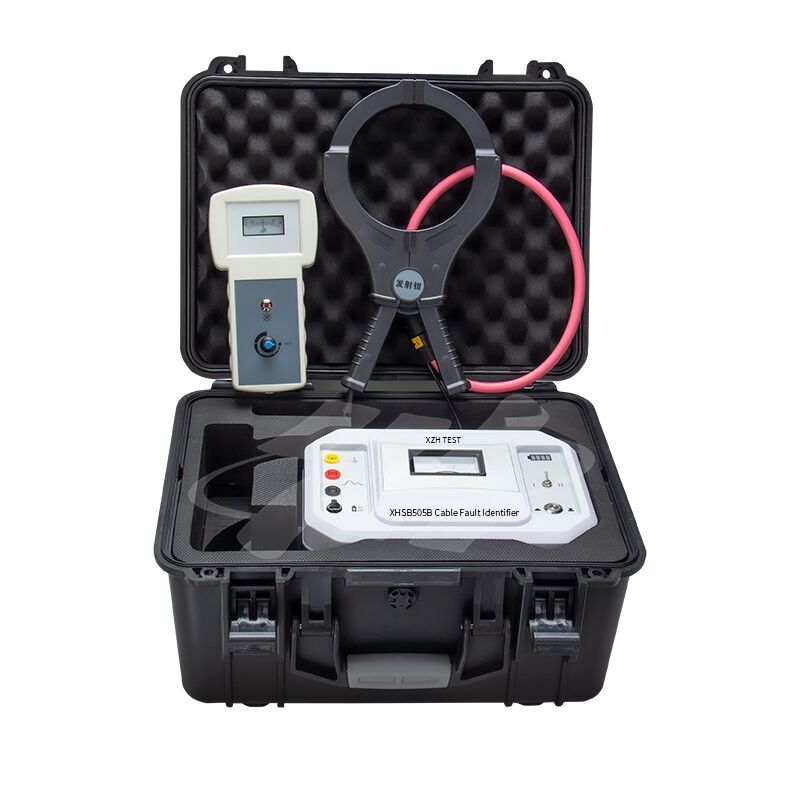

To urządzenie składa się z nadajnika, zacisku nadawczego, zacisku odbiorczego, odbiornika ręcznego itp.
Panel nadajnika:
1. Kołek uziemiający: zacisk uziemiający bezpieczeństwa sprzętu;
2. Biegun dodatni wyjścia: dodatni wyjście nadajnika, podłącz czerwoną linię wyjściową;
3. Biegun ujemny wyjścia: ujemny wyjście nadajnika, podłącz czarną linię wyjściową;
4. Ładowanie: port ładowania DC12V, podłącz ładowarkę 12V, aby rozpocząć ładowanie;
5. Włącznik zasilania: włączanie/wyłączanie zasilania roboczego;
6. Przełącznik biegów: "Ⅰ" do identyfikacji kabli bez zasilania; "Ⅱ" do identyfikacji kabli pod napięciem;
7. Wskaźnik zasilania: wskazanie w czasie rzeczywistym mocy baterii, gdy działa wbudowana bateria;
8. Amperomierz: wyświetla chwilową wartość średnią prądu wyjściowego.
1. Odbiornik ręczny ma pokrętło regulacyjne, które może regulować siłę odbieranego sygnału (obrót zgodnie z ruchem wskazówek zegara: siła odbieranego sygnału wzrasta; obrót w kierunku przeciwnym do ruchu wskazówek zegara: siła odbieranego sygnału maleje; i ma funkcję przełączania).
2. Po dolnej stronie odbiornika ręcznego znajduje się interfejs BNC, który jest podłączony do zacisku odbiorczego w celu odbioru sygnału podczas użytkowania.
Parametry techniczne
Metoda identyfikacji | Ocenianie na podstawie kierunku, w którym porusza się wskaźnik; |
Rozmiar szczęk (średnica) |
Zacisk nadajnika: Φ125mm; |
Napięcie wyjściowe | Bieg I (metoda bezpośredniego połączenia): 150V, bieg II (metoda sprzężenia): 250V; |
Zakres testowy |
Metoda bezpośredniego połączenia: 0Ω~1k |
Prąd impulsowy | 0~10A; |
Cykl impulsowy | 2,75S/czas; |
Zasilanie | Bateria litowa 12VDC dla nadajnika, bateria AA dla odbiornika ręcznego. |
Instrukcje dotyczące identyfikacji kabli bez napięcia - metoda bezpośredniego połączenia
1. Odłącz zbroję na obu końcach kabla od ziemi, przypnij czerwoną spinkę przewodu wyjściowego nadajnika do przewodu rdzeniowego kabla, który ma zostać przetestowany (dobra faza lub faza o wyższej izolacji) i przypnij czarną spinkę przewodu wyjściowego nadajnika do przewodu rdzeniowego kabla, który ma zostać przetestowany. Na punkcie uziemienia lub kołku uziemiającym, odpowiedni przewód rdzeniowy kabla jest podłączony do punktu uziemienia lub kołka uziemiającego na drugim końcu, jak pokazano na powyższym rysunku.
2. Włącz włącznik zasilania korpusu nadajnika, wybierz pozycję "Ⅰ" przełącznika biegów, kontrolka włącznika zasilania miga trzy razy, a wskaźnik amperomierza również porusza się trzy razy z tą samą częstotliwością, a sygnał impulsowy jest cyklicznie wyprowadzany.
3. Podłącz odbiornik do zacisku odbiorczego, a zacisk odbiorczy jest przypięty do kabla, który ma zostać przetestowany.
4. Zwróć uwagę, że kierunek strzałki zacisku odbiorczego jest kierunkiem dopływu prądu (kierunek dodatni), w przeciwnym razie ruch wskazówki zegarka jest wręcz przeciwny.
5. Obróć pokrętło regulacji odbiornika zgodnie z ruchem wskazówek zegara, a gdy usłyszysz "sygnał dźwiękowy", włącz przełącznik odbiornika. Następnie ustaw siłę odbieranego sygnału odbiornika w odpowiedniej pozycji. W tym momencie sygnał można odebrać tylko na kablu, który dodaje sygnał, a częstotliwość ruchu sygnału jest zgodna z częstotliwością nadajnika i emitowany jest dźwięk "di-di-di".
Instrukcje identyfikacji kabli pod napięciem - Metoda sprzężenia
Uwagi dotyczące metody sprzężenia:
1. Nie ma potrzeby wykonywania żadnych operacji na kablu testowanym, wystarczy przypiąć zacisk uruchamiający do kabla do testowania.
2. Oba końce osłony kabla muszą być dobrze uziemione, w przeciwnym razie prąd sprzężenia zmniejszy się wraz ze wzrostem rezystancji uziemienia.
3. Jeśli osłona na obu końcach nie jest uziemiona lub środek osłony jest odłączony, nie można użyć metody sprzężenia.
4. Gdy szczypce uruchamiające są wkładane do kabla, kierunek strzałki na szczypcach wskazuje koniec kabla.
5. Utrzymuj zacisk odbiorczy i zacisk nadawczy w odległości 2 metrów.
Metoda:
1). Podłącz koniec wyjściowy nadajnika do zacisku uruchamiającego i przypnij zacisk uruchamiający do odpowiedniej pozycji kabla pod napięciem, który ma zostać zidentyfikowany, jak pokazano na powyższym rysunku.
2). Włącz włącznik zasilania jednostki głównej nadajnika i wybierz przełącznik pozycji "II". Kontrolka włącznika zasilania miga trzy razy, a wskaźnik amperomierza również porusza się trzy razy z tą samą częstotliwością, a sygnał impulsowy jest cyklicznie wyprowadzany.
3). Podłącz odbiornik do zacisku odbiorczego, a zacisk odbiorczy jest przypięty do kabla, który ma zostać przetestowany.
4). Zwróć uwagę, że kierunek strzałki zacisku odbiorczego jest kierunkiem dopływu prądu (kierunek dodatni), w przeciwnym razie wskazówki zegarka będą poruszać się w przeciwnym kierunku.
5). Obróć pokrętło regulacji odbiornika zgodnie z ruchem wskazówek zegara, a gdy usłyszysz "sygnał dźwiękowy", włącz przełącznik odbiornika. Następnie ustaw siłę odbieranego sygnału odbiornika w odpowiedniej pozycji. W tym momencie sygnał można odebrać tylko na kablu, który dodaje sygnał, a częstotliwość ruchu sygnału jest zgodna z częstotliwością przełączania wyjścia nadajnika i zostanie wyemitowany dźwięk "di-di-di".
Lista pakowania
Nadajnik | 1 |
Odbiornik | 1 |
Ładowarka | 1 |
Linia wyjściowa - czerwona | 1 |
Linia wyjściowa - czarna | 1 |
Zacisk nadawczy | 1 |
Zacisk odbiorczy | 1 |
Bateria 5AA | 2 |
