Identyfikator kabla Podwójny tryb identyfikacji kabli pod napięciem i bez napięcia dla budownictwa i konserwacji w terenie| XHSB505B

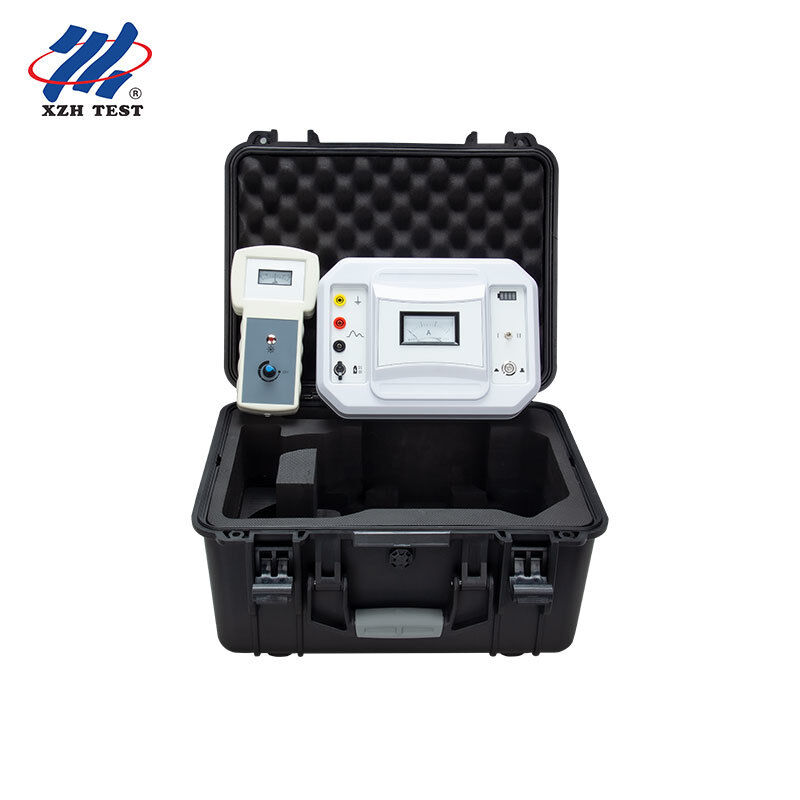

Identyfikator kabli XHSB505B to profesjonalny przyrząd terenowy opracowany w celu rozwiązania jednego z najtrwalszych wyzwań w eksploatacji kabli energetycznych: który kabel jest tym, którego szukamy? W kanałach kablowych z dziesiątkami kabli o identycznych specyfikacjach, ekipy budowlane i konserwacyjne napotykają znaczne trudności w identyfikacji właściwego kabla. XHSB505B eliminuje tę niepewność dzięki szybkiemu, dokładnemu identyfikowaniu kabli przy użyciu zaawansowanej technologii sygnału impulsowego i wysokoczułego wykrywania elektromagnetycznego.

Opracowany pod kierunkiem teorii pola elektromagnetycznego i wykorzystujący nowoczesne technologie elektroniczne i narzędziowe, XHSB505B jest praktycznym rozwiązaniem dla zespołów budowlanych, instalacyjnych, konserwacyjnych, migracyjnych i rozwiązywania problemów z kablami wysokiego napięcia. Unikalnie obsługuje identyfikację kabli zarówno pod napięciem (metoda sprzęgania), jak i odłączonych od zasilania (metoda bezpośredniego połączenia) w jednym przenośnym urządzeniu.

1. Dwumodowa praca — identyfikuje zarówno kable pod napięciem (metoda sprzęgania), jak i odłączone od zasilania (metoda bezpośredniego połączenia) za pomocą jednego przełącznika biegów
2. Dokładna i niezawodna identyfikacja z wyraźnym wskazaniem kierunku wychylenia wskaźnika
3. Duża szczęka zacisku 125 mm mieści szeroką gamę średnic kabli
4. Impulsowy sygnał o wysokim prądzie 15A zapewnia niezawodne wykrywanie nawet przez ekranowanie kabla
5. Niezwykle prosta obsługa z intuicyjnymi kontrolkami, odpowiednia do warunków terenowych
6. Regulowana siła sygnału odbiornika dla optymalnej czułości w różnych warunkach
7. Kompaktowa, przenośna konstrukcja z lekką obudową ułatwiającą transport na miejsca pracy w terenie
8. Wbudowana bateria litowa 12VDC z wygodnym portem ładowania DC

Wykrywanie odłączonych od zasilania kabli (metoda bezpośredniego połączenia): Nadajnik generuje specjalny sygnał impulsowy, który jest doprowadzany do docelowego kabla poprzez bezpośrednie połączenie. Zgodnie z zasadą indukcji elektromagnetycznej, wzdłuż całego kabla generowany jest sygnał indukcyjny zgodny ze wzorem sygnału nadawanego. Używając wysokoczułego zacisku odbiorczego i ręcznego odbiornika, operatorzy skanują wszystkie kable na miejscu i dokładnie identyfikują kabel przenoszący sygnał, obserwując wskazanie miernika odbiornika i słyszalny sygnał "bip" — wskazujący odłączony od zasilania kabel do zidentyfikowania.

Wykrywanie kabli pod napięciem (metoda sprzęgania): Nadajnik generuje specjalny sygnał impulsowy doprowadzany do docelowego kabla pod napięciem za pomocą dedykowanego zacisku nadawczego — nie jest wymagane bezpośrednie połączenie elektryczne. Sygnał indukcyjny rozchodzi się wzdłuż kabla, a zacisk odbiorczy wykrywa go spośród wszystkich kabli na miejscu. Odbiornik wskazuje, który kabel przenosi sygnał poprzez spójną częstotliwość wychylenia wskaźnika i słyszalne impulsy, umożliwiając bezpieczną identyfikację kabli pod napięciem bez przerywania usługi.

1. Odłącz pancerz kabla na obu końcach od uziemienia. Podłącz czerwony klips wyjściowy do żyły kabla docelowego (dobra faza lub faza o wyższej izolacji). Podłącz czarny klips wyjściowy do punktu uziemienia lub szpilki uziemiającej. Odpowiednia żyła na dalekim końcu musi być podłączona do tego samego punktu uziemienia.
2. Włącz przełącznik zasilania nadajnika, wybierz Bieg "I". Wskaźnik zasilania miga trzy razy, a wskaźnik amperomierza wychyla się trzy razy z tą samą częstotliwością, a następnie cyklicznie emituje sygnał impulsowy.
3. Podłącz odbiornik do zacisku odbiorczego i zacisnij na testowanym kablu.
4. Upewnij się, że strzałka zacisku odbiorczego wskazuje kierunek przepływu prądu — w przeciwnym razie wskaźnik wychyla się w przeciwnym kierunku.
5. Obróć pokrętło odbiornika zgodnie z ruchem wskazówek zegara, aż usłyszysz "bip", aby włączyć zasilanie, a następnie dostosuj siłę sygnału. Tylko kabel przenoszący sygnał będzie wykazywał spójną częstotliwość wychylenia wskaźnika odpowiadającą nadajnikowi, z słyszalnymi impulsami "bip-bip-bip".

1. Podłącz wyjście nadajnika do zacisku nadawczego i zacisnij na docelowym kablu pod napięciem w odpowiednim miejscu.
2. Włącz nadajnik, wybierz Bieg "II". Wskaźnik zasilania miga trzy razy, a wskaźnik amperomierza wychyla się z tą samą częstotliwością, cyklicznie emitując sygnał impulsowy.
3. Podłącz odbiornik do zacisku odbiorczego i zacisnij na testowanym kablu.
4. Upewnij się, że strzałka zacisku odbiorczego wskazuje kierunek przepływu prądu.
5. Obróć pokrętło odbiornika zgodnie z ruchem wskazówek zegara, aż usłyszysz "bip", aby włączyć zasilanie. Dostosuj siłę sygnału — tylko kabel przenoszący sygnał wykazuje spójne wychylenie częstotliwości i słyszalne impulsy "bip-bip-bip".
