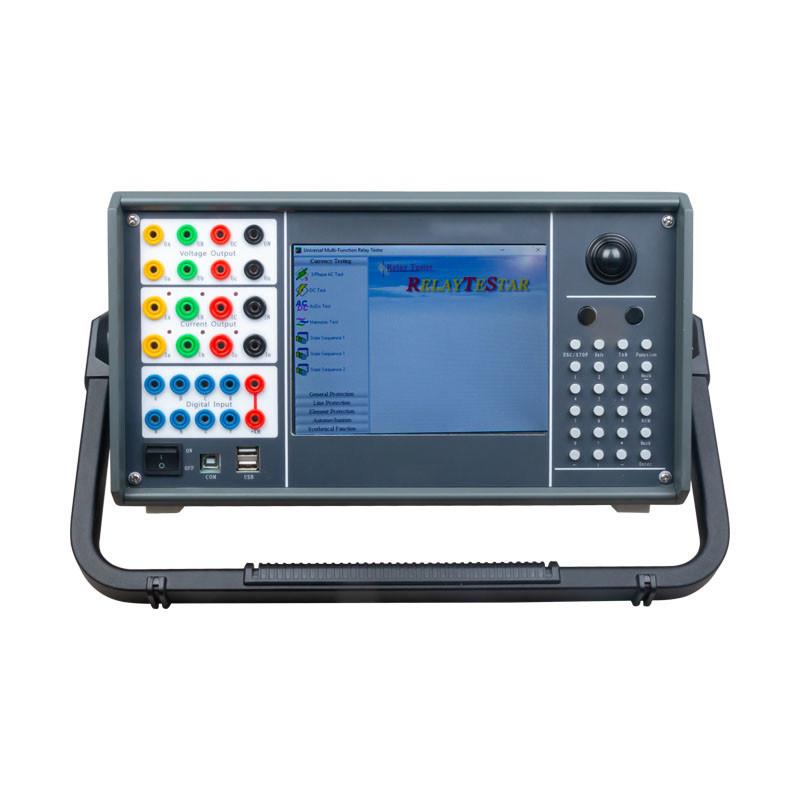

Kalibrator ochrony przekaźnika mikrokomputera XHJB666 z 6-fazowym

Mikrokomputerowy kalibrator zabezpieczeń przekaźnikowych XHJB666

Jest to nowy typ miniaturowego testera zabezpieczeń przekaźnikowych mikrokomputerowych, w pełni zrealizowanego dzięki nowoczesnej zaawansowanej technologii mikroelektronicznej.

Może on przeprowadzić weryfikację różnych typowych przekaźników, sprawdzić obwód wtórny, sprawdzić charakterystykę transformatora, zweryfikować wartość zadziałania mechanizmu wyzwalającego wyłącznika oraz zmierzyć czas otwarcia i zamknięcia wyłącznika.

Pod kontrolą wysokowydajnego mikrokomputera jednopłytkowego, kalibrator zabezpieczeń przekaźnikowych charakteryzuje się wysoką precyzją, pełną funkcjonalnością, stabilną wydajnością, prostą obsługą i elastycznym ruchem.

Główne cechy

1. Wyjście do 6 faz napięcia i 6 faz prądu, które można połączyć, aby zrealizować konwencjonalny typ 4 faz napięcia i 3 faz prądu, typ 6 faz napięcia, typ 6 faz prądu oraz tryb wyjścia 12 faz.

2. Wbudowany komputer sterujący przemysłowy o wysokiej wydajności i duży, kolorowy ekran TFT LCD o wysokiej rozdzielczości 8,4 cala.

3. Wyjście wykorzystuje modułowy wzmacniacz mocy liniowy o wysokiej wierności i wysokiej niezawodności zamiast wzmacniacza mocy typu przełączającego, co zapewnia lepszą wydajność.

4. Część wyjściowa jest sterowana przez DSP, prędkość operacji jest szybka, zdolność przetwarzania sygnałów cyfrowych w czasie rzeczywistym jest silna, pasmo przenoszenia jest kontrolowane, a konwersja D/A o wysokiej rozdzielczości jest kontrolowana.

5. Może przeprowadzić szereg dużych i złożonych prac weryfikacyjnych z wysokim stopniem automatyzacji. Może łatwo testować i skanować różne ustawienia zabezpieczeń, odtwarzać awarie, przechowywać dane testowe w czasie rzeczywistym, wyświetlać grafiki wektorowe i drukować raporty online.

6. Posiada niezależne dedykowane wyjście zasilania DC 110V i 220V do inspekcji na miejscu.

7. Tester nowej generacji TP-60A jest wyposażony w 10 wejść otwartych i 8 wyjść otwartych do łatwego testu samo-wstrzykiwania. Styk wejściowy jest stykiem bezpotencjałowym i jest kompatybilny ze stykami potencjalnymi 0 ~ 250V, które mogą być inteligentnie i automatycznie rozpoznawane.

8. Zapewnia różne moduły oprogramowania do automatycznych testów oraz testy wyzwalane synchronicznie GPS (opcjonalnie).

9. Może wykonywać różne złożone zadania kalibracyjne i może łatwo testować oraz skanować różne ustawienia zabezpieczeń do odtwarzania awarii. Może przechowywać dane testowe w czasie rzeczywistym, wyświetlać grafiki wektorowe, drukować raporty itp.

10. Konstrukcja struktury rozpraszania ciepła jest rozsądna, sprzętowe środki ochrony są niezawodne i doskonałe, a funkcja miękkiego startu zasilania, autodiagnostyka usterek przez oprogramowanie i funkcja blokowania wyjścia są zapewnione.

Główne specyfikacje

Wyjście prądu AC

1. Wyjście prądu 6-fazowego na fazę (wartość skuteczna) 0 do 30A

2. Dokładność wyjścia ≤0,5A ±2mA

3. >0,5A 0,2%

4. Wyjście na fazę (wartość skuteczna) przy wyjściu prądu 3-fazowego 0 do 60A

5. Wyjście prądu równoległego 6-fazowego (RMS) 0~180A

6. Prąd fazowy dopuszczalny przez długi czas (wartość skuteczna) 10A

7. Maksymalna moc wyjściowa prądu fazowego 400VA

8. Dopuszczalny czas pracy dla maksymalnego wyjścia prądu równoległego 6-fazowego 10s

9. Zakres częstotliwości (podstawowa) 0~1000Hz

10. Wielokrotność harmonicznych od 1 do 20

Wyjście prądu DC

11. Wyjście prądu 0~±10A / na fazę, 0~20A / superpozycja dwufazowa Dokładność wyjścia 0,5

12. Maksymalne napięcie obciążenia wyjściowego 20V

Wyjście napięcia AC

13. Wyjście napięcia fazowego (RMS) 0~120V Dokładność wyjścia poziom 0,2

14. Wyjście napięcia liniowego (RMS) 0~240V

15. Praca wyjścia napięcia fazowego / napięcia liniowego 80VA / 100VA

16. Zakres częstotliwości (podstawowa) 0~1000Hz

17. Liczba harmonicznych od 1 do 20

Wyjście napięcia DC

18. Amplituda wyjścia napięcia fazowego 0~±160V Dokładność wyjścia poziom 0,5

19. Amplituda wyjścia napięcia liniowego 0 ~ 320V

20. Moc wyjściowa napięcia fazowego / napięcia liniowego 70VA / 140VA

Przełącznik

21. 10-kanałowe wejście cyfrowe

22. Styk bezpotencjałowy 1~20mA, 24V

23. Styk potencjalny podłączony do "0": 0 do +6V; "1": +11 V do +250 V

24. 8 par wyjść przełączających DC: 220 V / 0,2 A; AC: 220 V / 0,5 A

Zakres pomiaru czasu

25. 0,1ms ~ 9999s, dokładność pomiaru <0,1mS

26. objętość i waga : 480×360×200mm³      19kg

Prawdziwe zdjęcia
