Wysoce precyzyjny wskaźnik błędów kablowych z synchronizacją akustyczno-magnetyczną XHDD503C

Urządzenie XHDD503C Cable Fault Pinpointer zostało zaprojektowane z myślą o szybkiej i precyzyjnej lokalizacji uszkodzeń podziemnych kabli zasilających przy użyciu metody synchronizacji akustyczno-magnetycznej — co stanowi znaczący postęp w porównaniu z tradycyjnym lokalizowaniem wyłącznie akustycznym. Kiedy generator impulsów wysokiego napięcia rozładowuje się w miejscu uszkodzenia, sonda instrumentu jednocześnie wychwytuje zarówno sygnał akustyczny („trzask” wyładowania przemieszczający się przez glebę), jak i sygnał elektromagnetyczny (przemieszczający się niemal natychmiast). Obliczając różnicę czasu między tymi dwoma sygnałami, XHDD503C prowadzi operatorów do dokładnej lokalizacji uszkodzenia z dokładnością lepszą niż 0,1 m, eliminując domysły i lata doświadczenia tradycyjnie wymagane do lokalizowania uszkodzeń kabli.

Zasada synchronizacji akustyczno-magnetycznej jest zasadniczo prosta, ale niezwykle skuteczna. W momencie wyładowania impulsowego w miejscu zwarcia powstają dwa sygnały: fala dźwiękowa, która powoli przemieszcza się przez otaczającą glebę, oraz impuls elektromagnetyczny, który rozchodzi się wzdłuż kabla z prędkością bliską prędkości światła. Sonda wykrywa oba jednocześnie. Ponieważ sygnał elektromagnetyczny dociera niemal natychmiast, a dźwięk potrzebuje mierzalnego czasu, aby dotrzeć, przerwa między nimi – wyświetlana w milisekundach na 5-calowym wyświetlaczu LCD – bezpośrednio wskazuje, jak daleko jesteś od usterki. Przesuń sondę tam, gdzie różnica czasu osiąga minimum, a usterka znajduje się bezpośrednio pod tobą.

• Dokładność lepsza niż 0,1 m:Pomiar akustyczno-magnetycznej różnicy czasu pozwala na lokalizowanie usterek z dokładnością poniżej decymetra. Dokładność identyfikacji ścieżki jest lepsza niż 0,5 m — zgodna ze standardami branżowymi DL/T 849.2-2019.
• Cztery tryby filtra do wyboru:Wszechprzepustowy (100–1600 Hz) do użytku ogólnego; Dolnoprzepustowy (100–300 Hz) do miękkiej gleby i piasku, gdzie wysokie częstotliwości są tłumione; Górnoprzepustowy (160–1600 Hz) do stosowania na twardych nawierzchniach; Pasmo przepustowe (200–600 Hz) jako zrównoważony kompromis. Dopasuj filtr do terenu, aby uzyskać optymalną klarowność sygnału.
• Wodoodporna sonda o stopniu ochrony IP65:Wielowarstwowa izolacja fizyczna chroni czułe czujniki akustyczne i magnetyczne. Działa niezawodnie w wilgotnych okopach, podczas deszczu i zakurzonych placów budowy — bez opóźnień pogodowych.
• Cyfrowa redukcja szumów BNR + wyciszenie:Redukcja szumów tła odfiltrowuje zakłócenia otoczenia powodowane przez ruch uliczny, wiatr i maszyny. Gdy operator chwyci za uchwyt, instrument natychmiast włącza wyciszenie, aby chronić słuch podczas długich sesji w terenie.
• 500 000* Wzmocnienie sygnału:16-poziomowe wzmocnienie wyjściowe (0–112 dB) wychwytuje wyjątkowo słabe sygnały wyładowań z uszkodzeń głębokich lub o wysokiej impedancji, które są całkowicie pomijane przez konwencjonalne czujniki pinpointer.
• Wskazówki dotyczące ścieżki w czasie rzeczywistym:Wskaźniki ekranowe lewy/prawy pokazują, czy sonda znajduje się po lewej czy prawej stronie trasy kablowej, umożliwiając operatorom szybkie skorygowanie trasy spaceru bez odwoływania się do zewnętrznych map i znaczników.
• Czytelny w pełnym słońcu 5-calowy dotykowy wyświetlacz LCD:Rozdzielczość 854*480 i jasność 800 nitów pozostają wyraźnie widoczne w bezpośrednim świetle słonecznym w południe. Połączony ekran dotykowy i sterowanie za pomocą jednego pokrętła umożliwiające obsługę w rękawiczkach.
• Całodniowa praca w terenie:Zasilany 4*18650 bateriami litowymi zapewniającymi ponad 8 godzin ciągłej pracy. Dedykowana szybka ładowarka minimalizuje przestoje między zmianami.

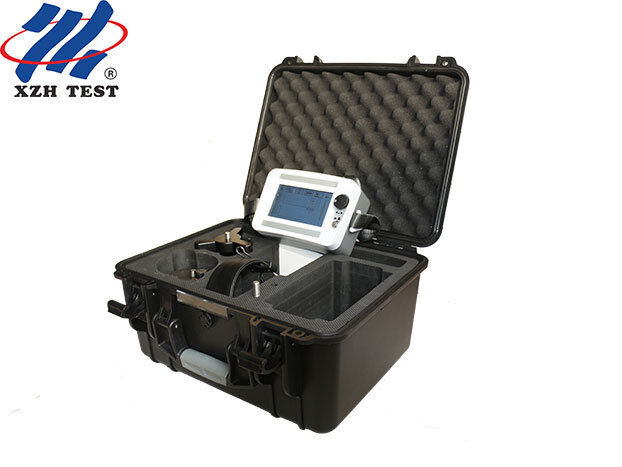

• Kompletny zestaw terenowy w standardzie:Każdy dysk XHDD503C zawiera moduł pinpointera, zespół sondy z korbowodem i podstawą statywu, 7-żyłowy kabel sygnałowy, zestaw słuchawkowy do monitorowania z redukcją szumów, szybką ładowarkę, klucz wielofunkcyjny i odporną na wstrząsy walizkę transportową.

Krok 1:Użyj TDR lub lokalizatora wstępnego, aby określić przybliżony zasięg uszkodzenia (± 50 m).Krok 2:Podłącz dysk XHDD503C do generatora impulsów wysokiego napięcia i ustaw cykl rozładowania na 3–5 sekund.Krok 3:Zacznij od ustawień niskiego progu, wysokiego wzmocnienia i dużej głośności. Umieść sondę płasko na ziemi bezpośrednio nad kablem.Krok 4:Idź wzdłuż trasy kabla, monitorując odczyt różnicy czasu — będzie się ona zmniejszać w miarę zbliżania się do uszkodzenia, a następnie zwiększać po jej minięciu.Krok 5:Wróć do punktu minimalnej różnicy czasu, przełącz na wysoki próg i niskie wzmocnienie, aby uzyskać dokładne pozycjonowanie. Punkt, w którym dźwięk jest najgłośniejszy ORAZ różnica czasu jest najmniejsza, to miejsce, w którym znajduje się usterka.

12-miesięczna bezpłatna gwarancja na wady jakościowe produktu. Dożywotnia konserwacja i wsparcie techniczne. Certyfikat CE i ISO. Zgodny z normami DL/T 849.2-2019 i GB/T 18268.1 dotyczącymi przemysłowych urządzeń do testowania w terenie.
