Metody testowania zabezpieczeń przekaźnikowych: Zapewnienie bezpieczeństwa i niezawodności systemu elektroenergetycznego

Wprowadzenie

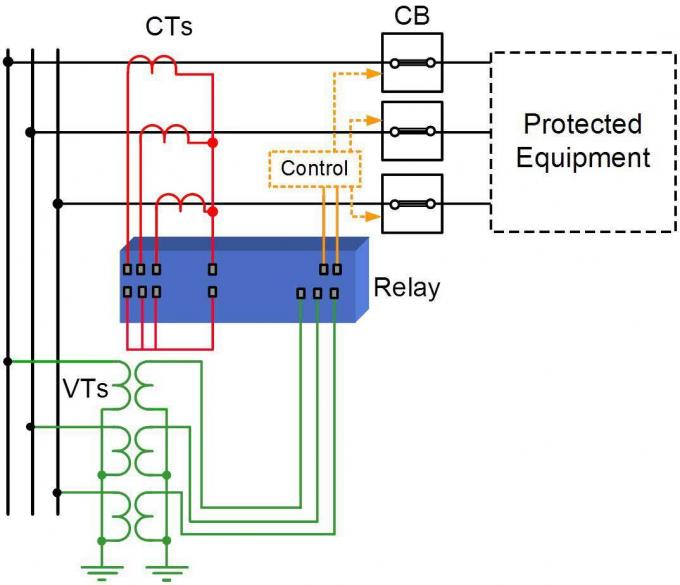

Relaje ochronne mają kluczowe znaczenie dla bezpiecznej pracy systemów zasilania elektrycznego.relacje częstotliwości i fazy i uruchomienie pracy wyłącznika, gdy wykryte są nieprawidłowe warunkiRegularne badania sprawdzają, czy system ochrony działa prawidłowo w razie potrzeby i pozostaje stabilny podczas normalnej pracy.

1. Dlaczego ważne jest testowanie ochrony przekaźnika

Badania przekaźnika pomagają zweryfikować ustawienia zabezpieczeń, wartości odbioru i działania, czas pracy, logikę ruchu, kontakty wyjściowe, obwody sterujące i koordynację między urządzeniami ochronnymi.Badania są szczególnie ważne podczas uruchamiania, po zmianach ustawień zabezpieczeń oraz podczas planowanej konserwacji.

2Główne metody badania ochrony rellu

Różne badania sprawdzają różne części systemu ochrony.wymagania producenta i mające zastosowanie normy.

2.1 Podstawowe badania wtryskowe

Wstrzyknięcie wtórne stosuje sterowane sygnały prądu i napięcia bezpośrednio do wejścia przekaźnika.Ta metoda może weryfikować wartości odbioru, charakterystyki pracy, czas, reakcja fazowa i wyjścia.

2.2 Badania funkcjonalne i logiczne

Badania funkcjonalne weryfikują pełną sekwencję zabezpieczeń.Jest to ważne, ponieważ prawidłowe indywidualne ustawienia nie gwarantują prawidłowej ogólnej logiki.

2.3 Badanie obwodu i wyjścia

Badanie powinno sprawdzać kontakty wyjściowe przekaźnika i ścieżkę wyjścia do wyłącznika.Interlocks i blokowanie logiki działają poprawnie, a polecenie uruchomienia przełącznika jest generowane zgodnie z zaprojektowaniem.

2.4 Sprawdzanie wejścia prądu i napięcia

Nieprawidłowe połączenia CT lub VT mogą powodować niedokładne sygnały przekaźnika.Jest to szczególnie ważne dla kierunkowego, różnicowy, odległość i inne funkcje ochrony wrażliwej na fazę.

3.

Badanie może wykrywać nieprawidłowe ustawienia, błędy w okablowaniu CT/VT lub błędy polarności, nieprawidłową sekwencję fazową, nieprawidłowe lub dryfujące wejścia, błędy w konfiguracji logicznej, nieprawidłowy czas pracy,problemy z kontaktem z wyjściem i usterki w okablowaniu obwodu.

4. Zalecane przepływy pracy w zakresie testów relajowych

1. Przegląd rysunków zabezpieczeń, ustawień przekaźnika, wcześniejszych zapisów badań i plików konfiguracyjnych.
2. Sprawdź przekaźnik i okablowanie.
3. Potwierdź przypisanie CT/VT i polaryzację.
4. Sprawdź ustawienia w stosunku do zatwierdzonego systemu ochrony.
5. Wykonać badania wtórne wstrzyknięcia.
6. Zweryfikuj właściwości ochronne i czas pracy.
7. Badanie logiki, alarmów, kontaktów wyjściowych i obwodów.
8. Porównaj wyniki z wartościami oczekiwanymi.
9. Zarejestruj wyniki i zbadaj znaczące odchylenia.

5Kiedy należy testować przekaźniki ochronne?

Badania przekaźnika są zwykle wykonywane podczas uruchamiania i po wymianie przekaźnika, zmianach ustawień, poważnych modyfikacjach systemu lub konserwacji związanej z ochroną.Okresowe badania mogą również potwierdzić wiarygodność w dłuższym okresieInterwały powinny uwzględniać typ przekaźnika, krytyczność systemu, środowisko operacyjne, zalecenia producenta, politykę konserwacji i obowiązujące normy.

6. Wybór sprzętu do badań rely

Nowoczesne zestawy testowe przekaźników mogą generować kontrolowane wyjścia prądu i napięcia i dokładnie mierzyć odpowiedź przekaźnika.dokładne pomiary czasu, programowalnych sekwencji badań, odtwarzania zakłóceń, automatycznej oceny, przechowywania danych i tworzenia raportów.

Wprowadzenie produktu: 6-fazowy kalibrator ochrony rellu XHJB666

The XHJB666 Microcomputer Relay Protection Calibrator is a state-of-the-art 6-phase voltage and 6-phase current test instrument built on a high-performance embedded industrial control computer with an 8W przeciwieństwie do konwencjonalnych 3-fazowych kalibratorów ograniczonych do podstawowych testów przepływu prądu i odległości, 6-fazowa architektura obsługuje wszystkie standardowe konfiguracje,włącznie z 4-napięciem 3-prądem, 6-napięciowe, 6-prądowe i 12-fazowe tryby wyjścia, umożliwiające kompleksowe testowanie najbardziej złożonych nowoczesnych systemów ochrony: ochrony różnicowej transformatora, ochrony różnicowej pręta,ochrona generatora, oraz zabezpieczenia różnicowego linii za pomocą systemów wspomaganych komunikacją.

Kluczowe cechy

• Architektura 6-fazowego napięcia + 6-fazowego prądu obsługująca konfiguracje 4V3I, 6V, 6I i 12-fazowe do testowania wszystkich systemów ochrony.
• Zwiększacz mocy linearnej modułowej o wysokiej wiarygodności sterowany przez DSP, eliminujący hałas przełączania dla czystych, wolnych od zniekształceń form fal testowych.
• Zdolność równoległej wysokiego prądu: 6-fazowe wyjście równoległe zapewnia 0 ̊180A do badań natychmiastowych wysokiego prądu.
• szeroki zakres częstotliwości 0 ∼ 1000 Hz z syntezą harmonijną do 20. rzędu w celu weryfikacji ograniczenia harmonicznego i filtrowania;
• 10-kanałowe wejście cyfrowe z inteligentnym automatycznym rozpoznawaniem kontaktów suchych i kontaktów potencjalnych 0 ̊ 250 V; 8-kanałowe wyjście cyfrowe z rozdzielczością czasu 0,1 ms.
• Niezależne, regulowane wyjście prądu stałego 110V i 220V do zasilania relą i obwodami wyłącznymi na miejscu.
• Zautomatyzowane moduły oprogramowania testowego do skanowania ustawień przekaźnika, odtwarzania błędów, przechowywania danych w czasie rzeczywistym, wyświetlania wektorowego i drukowania raportów.
• Kompaktowy 480×360×200 mm faktor kształtu o masie 19 kg do przenośnego wdrażania w terenie, z mocą miękkiego startu, ochroną sprzętu i zamknięciem wyjścia dla bezpiecznej pracy.

Główne specyfikacje techniczne

Wniosek

Badania ochrony przekaźnika są istotną częścią uruchamiania i konserwacji systemu zasilania.kontakty wyjściowe i obwody wypuszczająceŁącząc testy obwodu wtórnego, funkcjonalnego, wejściowego, logicznego i zwrotnego, inżynierowie mogą zidentyfikować problemy, zanim doprowadzą one do nieprawidłowego działania zabezpieczenia.Strukturowany program badań wspiera bezpieczniejsze podstawy, niezawodne usuwanie usterek, zmniejszenie uszkodzeń urządzeń i poprawa ciągłości systemu zasilania.
