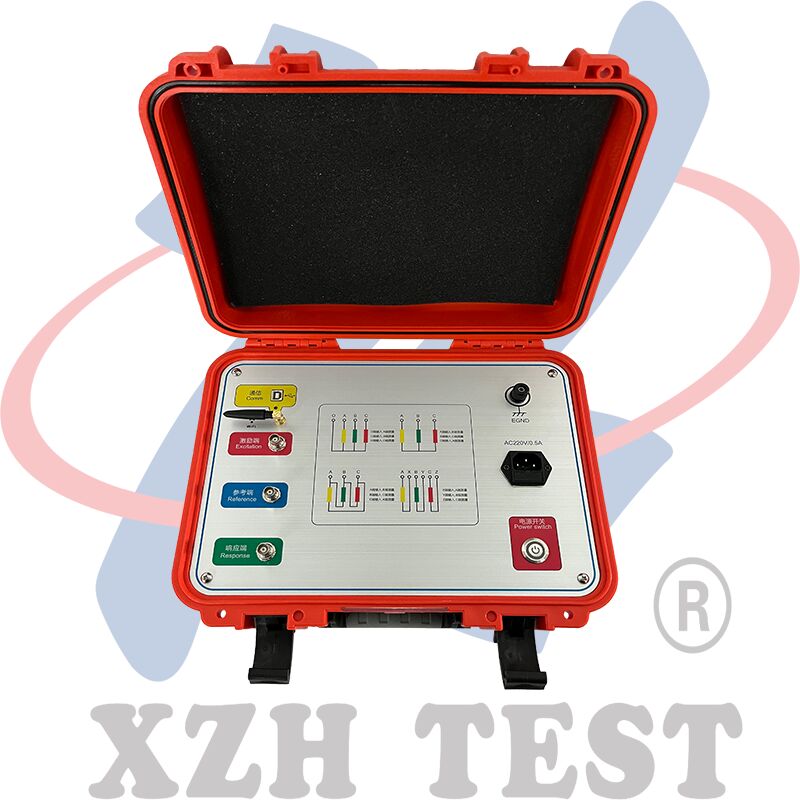

XHBX1501
Przegląd produktu
Po zakończeniu projektowania i produkcji cewki i konstrukcja wewnętrzna transformatora są ustawione.cewki posiadające tę samą technologię napięcia i uzwojenia mają ustalone parametry Ci/Li, w wyniku czego wynikają spójne odpowiedzi w zakresie częstotliwości, co sprawia, że widma częstotliwości trójfazowej cewki są porównywalne.
Zmiany parametrów uzwojenia występują z powodu zwarć międzywrotowych/fazowych (badanie), uderzeń transportowych (przesunięcie cewki) lub deformacji wywołanej siłą elektromagnetyczną (działanie usterki).Zmiany te zakłócają pierwotne cechy przestrzeni częstotliwości transformatora (e.np. zmiany amplitudy odpowiedzi częstotliwości, przesunięcia częstotliwości rezonansu).Nasz przetestownik nawijania transformatorów, zaprojektowany z wykorzystaniem technologii analizy reakcji, jest najnowocześniejszym, nieniszczącym narzędziem do wykrywania wewnętrznych usterek., idealnie nadaje się do transformatorów mocy 63kV/500kV.
Poprzez ilościowe określenie reakcji parametrów zawijania w różnych częstotliwościach, tester ocenia nasilenie deformacji poprzez zmianę wielkości, przesunięcia odpowiedzi częstotliwości (amplituda / region) i analizę trendów.Dzięki temu można szybko ustalić, czy transformator wymaga poważnych napraw, czy też został poważnie uszkodzony..
W przypadku używanych transformatorów ciężkość usterki można zdiagnozować poprzez porównanie spectrów usterek z historycznymi danymi częstotliwości lub bez nich.dostarczyć dokładniejszych informacji do obsługi, analizy usterek i konserwacji.
Zbudowany z laptopa i mikrokomputera z jednym układem, tester oferuje bardzo precyzyjne pomiary w kompaktowej konstrukcji.Jest łatwy w obsłudze (nie wymaga wcześniejszej wiedzy specjalistycznej) i zawiera pełne możliwości testowania/analizy..
Parametry techniczne
| Zakres pomiaru amplitudy |
(-120 dB) do (+20 dB) |
| Dokładność pomiaru amplitudy |
00,1 dB |
| Dokładność częstotliwości skanowania |
00,005% |
| Impedancja wejścia sygnału |
1MΩ |
| Impedancja wyjściowa sygnału |
50Ω |
Właściwości działania:
1. Zbieranie i sterowanie danymi wykorzystuje szybki, wysoko zintegrowany mikroprocesor.
2Komunikacja pomiędzy laptopem a instrumentem wykorzystuje interfejs USB.
3. Dostępne są bezprzewodowe interfejsy Bluetooth lub Wi-Fi do komunikacji między laptopem a instrumentem (opcjonalnie).
Bezprzewodowy interfejs Wi-Fi pozwala na wygodne korzystanie z tabletów i smartfonów.
4. Rdzeń sprzętu wykorzystuje dedykowaną technologię wysokiej prędkości cyfrowej częstotliwości zamiatania (z USA), która poprzez testowanie może precyzyjnie zdiagnozować usterki, takie jak zniekształcenie uzwojenia, wybrzuszenie,przemieszczenie, nachylania, skrótów międzywrotnych i skrótów międzyfazowych.
