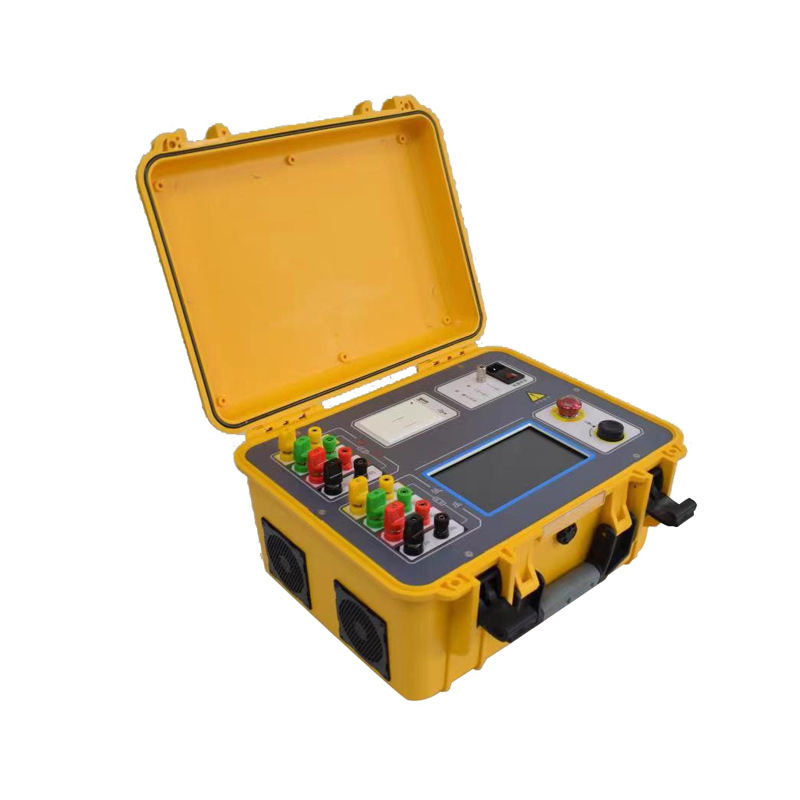

Trójfazowy tester rezystancji prądu stałego | XHZ1320AX
Trójfazowy tester rezystancji prądu stałego XHZ1320AX to szybki przyrząd testujący nowej generacji, opracowany do pomiaru rezystancji prądu stałego transformatorów. Integrując metodę obwodu magnetycznego nasycalnego, testowanie trójfazowe (uzwojenia Yn, Y i Delta) oraz wbudowaną funkcję rozmagnesowania, to urządzenie testujące nowej generacji jest idealne do szybkiego pomiaru rezystancji prądu stałego dużych transformatorów mocy z wysoką dokładnością i szerokim zakresem pomiarowym. Po podłączeniu wszystkich przewodów testowych, wszystkie pozycje testu rezystancji prądu stałego mogą zostać ukończone bez ponownego regulowania przewodów.
Zastosowania i grupa docelowa: Zaprojektowany dla producentów transformatorów (kontrola dostawy produktów półgotowych i gotowych), przedsiębiorstw energetycznych (testy konserwacji zapobiegawczej), zespołów rozruchowych stacji transformatorowych (testy instalacyjne i odbiorowe), niezależnych instytutów testowania elektrycznego oraz zakładów przemysłowych w sektorach kolejowym, górniczym i hutniczym, które potrzebują szybkiego weryfikacji rezystancji uzwojeń prądu stałego dużych transformatorów mocy.
Kluczowe specyfikacje
| Prąd wyjściowy |
Jednofazowy: 20A, 10A, 5A, 1A, 0.1A, 10mA, <1mA
Trójfazowy: 10A+10A, 5A+5A, 1A+1A, 0.1A+0.1A |
| Zakres pomiarowy (jednofazowy) |
Bieg 20A: 0.5mΩ~1Ω; Bieg 10A: 1.0mΩ~2Ω; Bieg 5A: 10mΩ~4Ω; Bieg 1A: 0.1Ω~20Ω; Bieg 0.1A: 2.0Ω~200Ω; Bieg 10mA: 50Ω~2kΩ; Bieg <1mA: 500Ω~25kΩ |
| Zakres pomiarowy (trójfazowy) |
10A+10A: 0.5mΩ~0.8Ω; 5A+5A: 10mΩ~1.6Ω; 1A+1A: 0.1Ω~8.0Ω; 0.1A+0.1A: 2.0Ω~80Ω |
| Dokładność |
±(odczyt×0.2%+2 cyfry) |
| Tryby testowania uzwojeń |
Uzwojenia Yn, Y i Delta (trójkąt); jednoczesny test trójfazowy z obliczaniem współczynnika niezrównoważenia |
| Ocena stabilności |
Automatyczne obliczanie współczynnika zmiany rezystancji w ciągu 5s, 15s i 30s w celu zapobiegania błędnym odczytom danych |
| Wyświetlacz |
7-calowy przemysłowy ekran dotykowy pojemnościowy True Color (1024×600); podwójna obsługa za pomocą pełnego sterowania dotykowego lub pokrętła jog |
| Pamięć danych |
200 grup wbudowanej pamięci; masowa pamięć danych za pomocą dysku USB (FAT/FAT32) |
| Drukarka |
Wbudowana drukarka termiczna do drukowania raportów z testów |
| Zabezpieczenia |
Błędne podłączenie do zasilania 380V, siła elektromotoryczna wsteczna, rozłączenie, awaria zasilania i ochrona przed złym uziemieniem |
| Zasilanie |
AC220V±10%, 50/60Hz |
| Temperatura pracy |
-10°C~50°C |
| Wilgotność względna |
<90%, bez kondensacji |
| Wymiary |
400×315×223mm |
| Waga |
9kg |
Zaawansowane funkcje
- Uzwojenia typu Yn, Y i Delta są testowane w taki sam sposób jak uzwojenia trójfazowe z automatycznym obliczaniem współczynnika niezrównoważenia
- Maksymalny prąd wyjściowy 20A i zakres pomiarowy do 25kΩ pokrywający prawie wszystkie wymagania testów w terenie i poza nim
- Integracja metody obwodu magnetycznego nasycalnego i funkcji rozmagnesowania dla szybkiego i niezawodnego pomiaru dużych transformatorów
- Automatyczna ocena stabilności za pomocą współczynnika zmiany rezystancji w ciągu 5s, 15s i 30s w celu zapobiegania błędnym odczytom danych
- Kompleksowe zabezpieczenia przed błędnym podłączeniem do 380V, siłą elektromotoryczną wsteczną, rozłączeniem, awarią zasilania i złym uziemieniem
- 7-calowy ekran True Color z podwójną obsługą za pomocą pełnego sterowania dotykowego lub pokrętła jog
- Wbudowana drukarka termiczna, 200 grup lokalnej pamięci danych i masowa pamięć na dysku USB
- Podłącz przewody testowe raz, aby ukończyć wszystkie pozycje testu rezystancji prądu stałego bez ponownego regulowania przewodów
FAQ
P1: Jaki jest maksymalny prąd wyjściowy trójfazowego testera rezystancji prądu stałego XHZ1320AX?
Jednofazowy prąd wyjściowy waha się od 20A do <1mA (biegi 20A, 10A, 5A, 1A, 0.1A, 10mA i <1mA), podczas gdy trójfazowe wyjście obsługuje 10A+10A, 5A+5A, 1A+1A i 0.1A+0.1A, obejmując zarówno duże, jak i małe transformatory mocy.
P2: Jakie typy połączeń uzwojeń można testować?
Można testować uzwojenia typu Yn, Y i Delta. Obsługiwane jest jednoczesne testowanie trójfazowe, a współczynnik niezrównoważenia trzech faz jest obliczany automatycznie, co znacznie poprawia wydajność testów terenowych.
P3: Czy tester obsługuje rozmagnesowanie?
Tak. Urządzenie integruje metodę obwodu magnetycznego nasycalnego i funkcję rozmagnesowania, co czyni je idealnym do szybkiego pomiaru rezystancji prądu stałego dużych transformatorów, jednocześnie eliminując wpływ magnetyzmu szczątkowego na dokładność pomiarów.
P4: Jakie zabezpieczenia są wbudowane dla bezpieczeństwa w terenie?
Tester zapewnia kompleksowe zabezpieczenia przed błędnym podłączeniem do zasilania 380V, siłą elektromotoryczną wsteczną, rozłączeniem przewodów testowych, nagłą awarią zasilania i złym uziemieniem, zapewniając bezpieczną pracę w trudnych warunkach terenowych.
P5: Jak przechowywane i drukowane są wyniki testów?
Do 200 grup danych testowych można przechowywać lokalnie, a masowe dane można eksportować przez interfejs USB (dysk USB w formacie FAT/FAT32). Wbudowana drukarka termiczna umożliwia natychmiastowe drukowanie raportów z testów w miejscu pracy.
