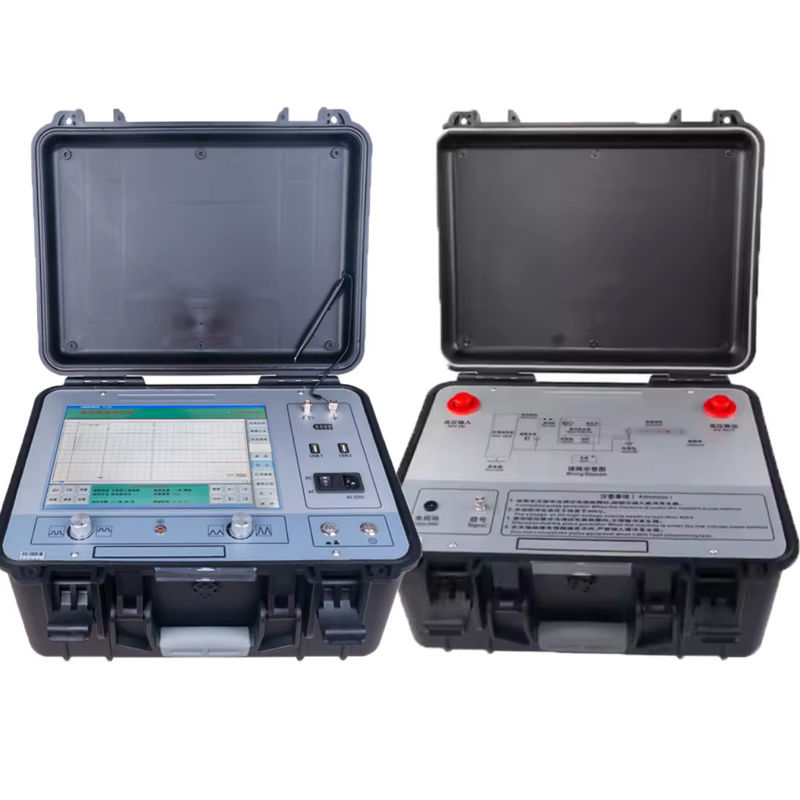

Wielokrotny lokalizator usterek kablowych Tdr z dostosowaniem

Szczegóły produktu:

Szczegółowe informacje

Model nr.:

XHGG502

Specification:

475*345*205mm

Trademark:

XZH TEST

Origin:

China Xi′an

HS Code:

9031809090

Możliwość Supply:

2000 sztuk / rok

Dostosowanie:

Dostępne

After-sales Service:

Warranty Certificate

Gwarancja:

1 rok

Opis produktu

Wprowadzenie produktu
Wykrywacz usterek kabli XHGG502 ARC nadaje się do pomiaru niskiego oporu, zwarcia,defekty otwartego obwodu i rozłączenia różnych materiałów o różnych przekrojach poprzecznych i różnych nośnikach, kabli koaksjalnych o wysokiej częstotliwości, lokalnych kabli telefonicznych, kabli oświetlenia ulicznego i pochowanych przewodów.automatyczne tworzenie raportów.

Główne cechy

1Może wykrywać usterki wysokiego i niskiego oporu wszystkich kabli o napięciu 35 KV i poniżej i ma szeroki zakres zastosowań.
2Instrument wykorzystuje najnowszą technologię wbudowanego komputera przemysłowego i najbardziej zaawansowaną na świecie "metodę ośmiu impulsów".
Metoda uderzenia, wysokiego ciśnienia i niskiego ciśnienia.
3Każda usterka o wysokiej impedancji przedstawia najprostsze cechy formy fali podobne do usterki krótkoobiegu impulsowego niskiego napięcia, która jest bardzo łatwa do zinterpretowania.
4. Z przyjaznym dla użytkownika oprogramowaniem, pełnym menu w języku angielskim i ekranem dotykowym. Definicja przycisku jest prosta i jasna.
5Poziom sukcesu w wykrywaniu awarii, dokładność badań i wygodność badań są lepsze niż jakikolwiek krajowy sprzęt testowy.
6. Ultra wysoka jasność, duży ekran LCD jako terminal wyświetlania, można wyraźnie obserwować w środowisku bezpośredniego światła słonecznego
Instrument posiada potężne możliwości przetwarzania danych i przyjazny interfejs wyświetlaczy.
7. Dzięki funkcji tablicy pisemnej, gdy forma fali jest przechowywana, można przechowywać personel, lokalizacje i charakterystykę usterek testu terenowego.
Informacje, takie jak proces badania, są bezpośrednio ręcznie zapisywane w zapisywanym dokumencie.
8. z wyjątkowo bezpiecznymi środkami ochrony wysokiego napięcia. tester błyskowy nie zawali się ani nie zostanie uszkodzony w środowisku uderzeniowym o wysokim ciśnieniu.
9Ma standardowy interfejs drukarki USB.
10Prosta obsługa i wysoka niezawodność.
11Żadnej strefy ślepej.
12. Wbudowany polimerowy akumulator litowy, może testować kablów otwarty obwód i niski opór błędu zwarcia w środowisku bez zasilania.

Wielokrotny lokalizator usterek kablowych Tdr z dostosowaniem 2

Dane techniczne

Wyświetlacz	12-calowe sterowanie komputerowe klasy przemysłowej w trybie dotykowym;
system	System operacyjny XP, system zarządzania superkabelami, automatyczne generowanie sprawozdania z badania;
Funkcje	pomiar odległości i pomiar prędkości;
Wskaźnik pobierania próbek danych	60 MHz, 120 MHz, 240 MHz, 400 MHz;
Automatyczne	Całkowicie automatyczne ciągłe pobieranie próbek, nigdy nie pomijając żadnej fali rozładowania;
Metoda badania	metoda impulsowa niskiego napięcia, metoda flashover wysokiego napięcia, metoda wielokrotnego impulsu
Szerokość impulsu	0.1uS i 2uS
Amplituda impulsu	400 Vpp
Odległość pomiarowa	> 60Km
Rozdzielczość odczytu	0.1m
Dokładność badań	mniejsze niż 0,5 m
Połączenie impulsowe wytrzyma napięcie	38 kVDC

Odblaskowy sygnał wysyłany przez sprzęgło impulsowe jest wyświetlany automatycznie, a jednocześnie wyświetlany jest pełnowymiarowy kształt fali otwartego obwodu kabla.To sprawia, że reprezentacja charakterystycznej fali błędu jest bardzo prostaIstnieje tylko jeden rodzaj fali błędu o wysokiej odporności, tj. forma fali błędu z zwarciem podobna do metody impulsu niskiego napięcia.
Odległość uszkodzenia jest automatycznie wyświetlana i nie ma strefy ślepego badania.
Z funkcją przechowywania masywnych form fal testowych: Form fale testowane na miejscu mogą być wygodnie przechowywane w przyrodzie w określonej kolejności w celu wycofania i obserwacji w dowolnym momencie.
Mierzony kształt fali punktu uszkodzenia i kształt fali pełnej fazy otwartego obwodu mogą być wyświetlane na ekranie w tym samym czasie w celu porównania na tym samym ekranie i porównania nakładanych.Sprawia, że osąd o odległości uszkodzenia jest dokładniejszy.
Wbudowane zasilanie akumulatorem litowym z polimeru: może pracować nieprzerwanie przez ponad 4 godziny po pełnym naładowaniu. W pełni spełnia wymagania badań na miejscu.Może również pracować z zewnętrznym zasilaniem prądem przemiennym.
Osiem sygnałów transmisji impulsu i odbicia błędu jest automatycznie wyświetlanych, a jednocześnie wyświetlany jest pełny kształt fali kablowego otwartego obwodu.To sprawia, że reprezentacja charakterystycznej fali błędu jest bardzo prostaIstnieje tylko jeden rodzaj fali błędu o wysokiej odporności, tj. forma fali błędu z zwarciem podobna do metody impulsu niskiego napięcia.Odległość uszkodzenia jest automatycznie wyświetlana i nie ma strefy ślepego badania.
Warunki pracy: temperatura -25°C do +55°C, wilgotność względna 85%, ciśnienie atmosferyczne 750±30mmHg.

Wielokrotny lokalizator usterek kablowych Tdr z dostosowaniem 3

Dokładnie i szybko wykryć główną awarię izolacyjną kabli zasilania o napięciu 35KV i poniżej; kalibrować długość kabla; przybliżyć odległość usterki kabla

Wstępne zlokalizowanie usterek kablowych za pomocą reflektometru XHGG502 na podstawie

metodę odbicia impulsu niskiego napięcia (TDR),
wysokiego napięcia flashovermetodę (np. ICE,DECAY),
Odbicie łukowe, metoda odbicia impulsu (ARC)pojedynczy strzał i ARC wielostrzał)Wymagania dotyczące przewidywania usterki w kablu: z reflektometrem XHGG502 opartym na metodzie odbicia impulsu niskiego napięcia (TDR) i metodzie rozpadu wysokiego napięcia (flashover) (DECAY),metoda odbicia łukowego ((jednorazowy/wielokrotny strzał).

Istnieją trzy tryby testowe XHGG502, impuls niskiego napięcia, flashover wysokiego napięcia, ARC multi-shot.
Na poniższym rysunku przedstawiono odległość usterki kabla mierzoną przy użyciu trybu badania ARC wielokrotnego strzału XHGG502.
Wielokrotny lokalizator usterek kablowych Tdr z dostosowaniem 4
Na poniższym obrazie przedstawiono odległość uszkodzenia kabla mierzoną przy użyciu trybu badań flashover wysokiego napięcia XHGG502

Na poniższym obrazie pokazano długość kabla lub odległość uszkodzenia kablu w otwartym obwodzie, mierzoną przy użyciu trybu badania impulsów niskiego napięcia XHGG502.nie jest konieczne podłączenie wysokonapięciowego generatora impulsówInne metody badawcze muszą być stosowane w połączeniu z wysokonapięciowym generatorem impulsów.
