Przegląd produktu

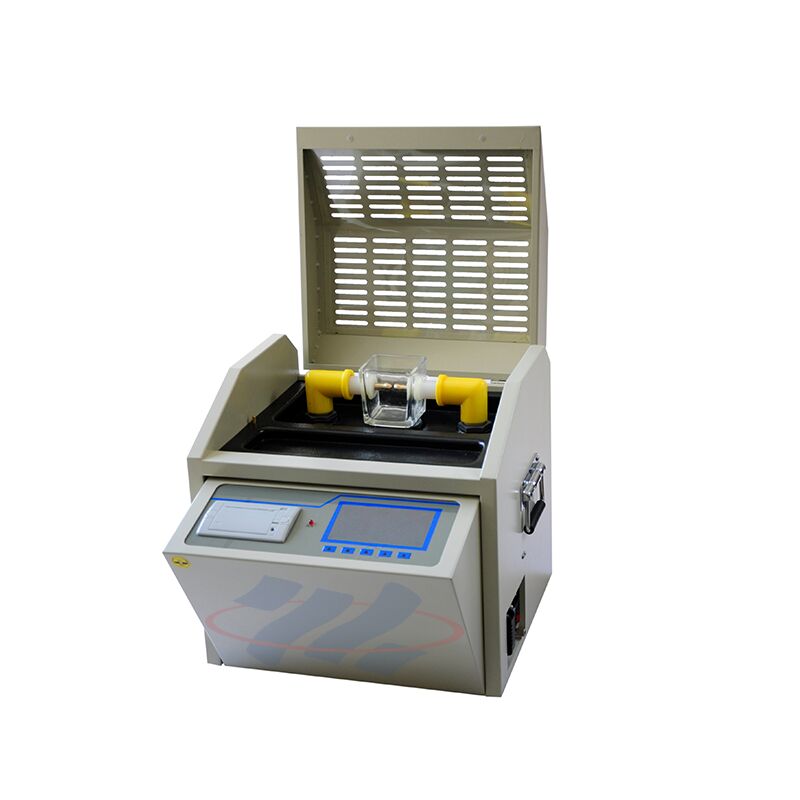

XHYY102 — Tester wytrzymałości dielektrycznej oleju transformatorowego (BDV)
Napięcie wyjściowe 0–80 kV • Dokładność ±3% • Wielostandardowe GB507 / IEC156 / DL429
XHYY102 to w pełni automatyczny cyfrowy tester wytrzymałości dielektrycznej (napięcia przebicia / BDV) oleju transformatorowego, opracowany zgodnie z normą krajową GB507-1986, GB507-2002, normą branżową DL/T846.7-2004 oraz normą międzynarodową IEC156. To precyzyjne urządzenie sterowane mikrokontrolerem mierzy napięcie przebicia dielektrycznego olejów izolacyjnych stosowanych w transformatorach, wyłącznikach i innym sprzęcie elektrycznym wypełnionym olejem. Dostępne w konfiguracjach z jednym, trzema i wieloma kubkami, aby sprostać różnorodnym wymaganiom laboratoryjnym i terenowym. Urządzenie posiada unikalną konstrukcję próbkowania po stronie wysokiego napięcia, która kieruje wartość pomiarową bezpośrednio do przetwornika A/C, eliminując błędy obwodów analogowych dla zapewnienia doskonałej dokładności pomiaru.
Kluczowe cechy
Sterowanie mikrokontrolerem o dużej pojemności: Przemysłowy mikrokontroler z obwodem nadzoru o szerokim zakresie zapewnia stabilne, niezawodne działanie i zapobiega awariom systemu podczas długotrwałych sesji testowych.
Obsługa wielu standardów: Wstępnie zaprogramowane metody testowania GB507-1986, GB507-2002, DL/T429 i IEC156, a także konfigurowalny tryb zdefiniowany przez użytkownika, dostosowujący się do różnych wymagań regulacyjnych na różnych rynkach.
Jednostopniowy szklany kubek olejowy: Specjalny szklany kubek olejowy wykonany metodą odlewania jednostopniowego eliminuje wycieki oleju, zanieczyszczenie powierzchni i zjawiska zakłócające, które wpływają na powtarzalność pomiarów.
Bezpośrednie próbkowanie po stronie wysokiego napięcia: Unikalna konstrukcja próbkowania po stronie HV kieruje wartość pomiarową bezpośrednio do przetwornika A/C, omijając obwody kondycjonowania sygnału analogowego, aby wyeliminować błędy konwersji pośredniej.
W pełni regulowane parametry testowe: Prędkość narastania napięcia (0,5–5 kV/s), czas stabilizacji (do 15 min), interwał wzmocnienia (do 5 min) i częstotliwość wzmocnienia (1–9 cykli) są niezależnie regulowane.
Kompleksowe zabezpieczenia: Wbudowane zabezpieczenie nadprądowe, przepięciowe i zwarciowe z silną kompatybilnością elektromagnetyczną zapewnia bezpieczeństwo operatora i niezawodność urządzenia.
Wyświetlacz LCD z pełnym wskazaniem statusu: Wyraźny ekran LCD wyświetla datę, godzinę, parametry operacyjne, wyniki testów w czasie rzeczywistym i instrukcje menu krok po kroku. Lampki wskaźnika statusu pokazują aktualną fazę pracy.
Przenośna i wytrzymała konstrukcja: Kompaktowa konstrukcja (465×385×425 mm) z wbudowaną drukarką termiczną, czujnikiem temperatury i wilgotności oraz łatwo dostępną komorą na kubek olejowy dla wygodnej pracy wewnątrz i na zewnątrz.
Specyfikacje techniczne
| Parametr |
Specyfikacja |
| Napięcie wyjściowe |
0 – 80 kV |
| Współczynnik zniekształcenia napięcia |
<3% |
| Prędkość narastania napięcia |
0,5 – 5 kV/s (regulowana) |
| Czas stabilizacji |
15 min (regulowany) |
| Interwał wzmocnienia |
5 min (regulowany) |
| Częstotliwość wzmocnienia |
1 – 9 cykli (wybieralne) |
| Moc wzmacniacza |
1,5 kVA |
| Dokładność pomiaru |
±3% |
| Napięcie zasilania |
AC 220V ±10%, 50Hz ±1Hz |
| Pobór mocy |
200 W |
| Temperatura pracy |
0°C do 45°C |
| Wilgotność pracy |
<75% RH |
| Wymiary |
465 × 385 × 425 mm |
| Standardy testowe |
GB507-1986, GB507-2002, DL/T429, IEC156, Niestandardowy |
| Konfiguracje |
Jednokubkowa, trójkubkowa, wielokubkowa (opcjonalnie) |
Panel i komponenty operacyjne

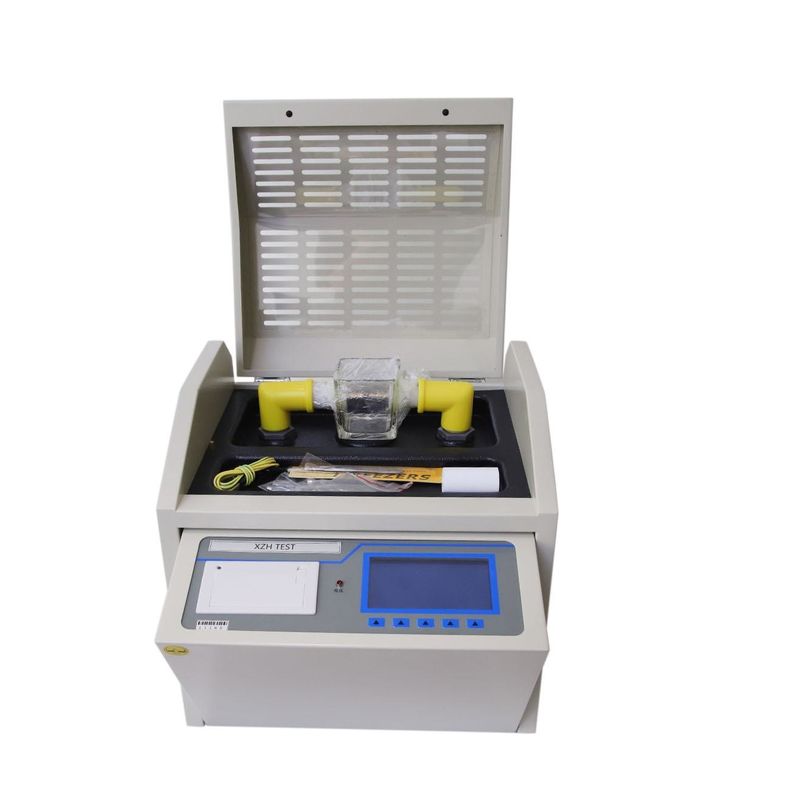

Układ panelu urządzenia
Wyświetlacz LCD • Klawisze funkcyjne • Drukarka • Komora na kubek olejowy • Czujniki
XHYY102 posiada intuicyjny układ panelu przedniego: ekran LCD wyświetla wszystkie parametry i wyniki testów w czasie rzeczywistym; dedykowane klawisze funkcyjne umożliwiają szybki wybór parametrów; wbudowana drukarka termiczna generuje natychmiastowe raporty w formie papierowej; komora na kubek olejowy z pokrywą z przyciskiem zapewnia bezpieczny i łatwy dostęp; zintegrowane czujniki temperatury i wilgotności automatycznie rejestrują warunki otoczenia. Niezawodny zacisk uziemiający i gniazdo zasilania AC z wyłącznikiem uzupełniają solidną konstrukcję gotową do pracy w terenie.
Przebieg testowania
Przygotowanie próbki oleju i kubka olejowegoDokładnie wyczyść specjalny szklany kubek olejowy i napełnij go badaną próbką oleju transformatorowego. Umieść kubek olejowy w komorze testowej i bezpiecznie zamknij pokrywę.
Wybór standardu testowegoWybierz odpowiedni standard testowy z menu — GB507-1986, GB507-2002, DL/T429, IEC156 lub Niestandardowy — w zależności od wymagań regulacyjnych i specyfikacji transformatora.
Konfiguracja parametrów testowychUstaw prędkość narastania napięcia (0,5–5 kV/s), czas stabilizacji, interwał wzmocnienia i liczbę cykli testowych (1–9) za pomocą klawiszy funkcyjnych zgodnie z protokołem testowym.
Wykonanie testu napięcia przebiciaNaciśnij przycisk start, aby rozpocząć w pełni automatyczną sekwencję testową. Urządzenie przykłada liniowo rosnące napięcie do próbki oleju do momentu wystąpienia przebicia dielektrycznego. Napięcie przebicia jest przechwytywane bezpośrednio po stronie HV przez przetwornik A/C.
Przegląd, wydruk i archiwizacja wynikówWyświetlacz LCD pokazuje napięcie przebicia dla każdego cyklu testowego wraz z obliczoną średnią. Wydrukuj raport z testu za pomocą wbudowanej drukarki termicznej i zarejestruj dane dotyczące temperatury i wilgotności otoczenia do celów dokumentacyjnych.
Zastosowania
•Konserwacja transformatorów mocy: Rutynowe testy wytrzymałości dielektrycznej oleju izolacyjnego w transformatorach mocy na stacjach podstacji i w obiektach przesyłowych w celu oceny stanu oleju i prognozowania potrzeb konserwacyjnych.
•Produkcja transformatorów i kontrola jakości: Kontrola oleju przychodzącego i weryfikacja jakości wytrzymałości dielektrycznej oleju izolacyjnego na linii produkcyjnej, zapewniająca zgodność ze standardami GB i IEC.
•Diagnostyka urządzeń wypełnionych olejem: Testowanie napięcia przebicia olejów izolacyjnych w wyłącznikach, transformatorach pomiarowych, izolatorach przepustowych i zakończeniach kabli w ramach programów konserwacji opartej na stanie.
•Niezależne laboratoria testujące: Standaryzowana analiza wytrzymałości dielektrycznej oleju dla usług testowania i certyfikacji stron trzecich, z obsługą wielu standardów dla specyfikacji krajowych i międzynarodowych.
Często zadawane pytania
P1: Czym jest test napięcia przebicia dielektrycznego (BDV) i dlaczego jest ważny?
Test napięcia przebicia dielektrycznego (BDV) mierzy napięcie, przy którym olej izolacyjny traci swoje właściwości izolacyjne i pozwala na przepływ prądu elektrycznego. Olej izolacyjny transformatora służy zarówno jako izolator elektryczny, jak i medium chłodzące. W miarę starzenia się oleju lub jego zanieczyszczenia wilgocią, cząstkami stałymi lub rozpuszczonymi gazami, jego wytrzymałość dielektryczna spada. Regularne testowanie BDV jest kluczową praktyką konserwacji zapobiegawczej, która pomaga wykryć degradację oleju przed jej doprowadzeniem do awarii izolacji transformatora, umożliwiając zaplanowaną wymianę lub regenerację oleju zamiast napraw awaryjnych.
P2: Które standardy testowe obsługuje XHYY102?
XHYY102 jest fabrycznie wyposażony w cztery standardowe metody testowania: GB507-1986 i GB507-2002 (chińskie normy krajowe dotyczące wytrzymałości dielektrycznej oleju izolacyjnego), DL/T429 (chińska norma branży energetycznej) oraz IEC156 (międzynarodowa norma dotycząca napięcia przebicia oleju izolacyjnego). Piąty konfigurowalny tryb pozwala użytkownikom na definiowanie własnych parametrów testowych. Ta wielostandardowa możliwość sprawia, że urządzenie nadaje się zarówno do krajowych chińskich wymagań testowych, jak i do zastosowań międzynarodowych.
P3: Jaka jest zaleta bezpośredniego próbkowania po stronie wysokiego napięcia?
Konwencjonalne testery BDV oleju mierzą napięcie przebicia po stronie niskiego napięcia transformatora podwyższającego napięcie i obliczają wartość wysokiego napięcia poprzez konwersję współczynnika, wprowadzając błędy wynikające z niedokładności współczynnika transformatora i kondycjonowania sygnału analogowego. Unikalna konstrukcja próbkowania po stronie wysokiego napięcia w XHYY102 mierzy napięcie testowe bezpośrednio na wyjściu, kierując je prosto do przetwornika A/C. Eliminuje to wszystkie błędy konwersji analogowej pośredniej, co skutkuje dokładniejszą i bardziej powtarzalną ogólną dokładnością ±3%.
P4: Jakie są dostępne konfiguracje i którą wybrać?
Seria XHYY102 jest dostępna w konfiguracjach z jednym, trzema i wieloma kubkami. Modele jednokubkowe są idealne do okazjonalnych testów lub serwisu terenowego, gdzie priorytetem jest przenośność i koszt. Modele trójkubkowe zwiększają przepustowość, umożliwiając sekwencyjne testowanie wielu próbek oleju bez otwierania komory między testami, co jest odpowiednie do rutynowych zastosowań laboratoryjnych. Konfiguracje wielokubkowe maksymalizują produktywność w przypadku testów o dużej objętości, takich jak kontrola jakości produkcji transformatorów i niezależne laboratoria testujące. Wszystkie konfiguracje wykorzystują tę samą podstawową technologię pomiarową i dokładność.
P5: Jakie akcesoria są w zestawie i jaki jest proces zamawiania?
Każdy XHYY102 jest dostarczany jako kompletny zestaw zawierający główny przyrząd testowy, specjalny szklany kubek(i) olejowy(e) zgodnie z wybraną konfiguracją, kabel zasilający, kabel uziemiający, papier do drukarki termicznej i instrukcję obsługi. Standardowy czas dostawy wynosi 5–8 dni roboczych. Kompaktowa, przenośna konstrukcja (465×385×425 mm) jest pakowana w wzmocnione opakowanie. XZH TEST zapewnia standardową gwarancję producenta z opcjonalnym rozszerzonym pokryciem. Minimalna ilość zamówienia to 1 sztuka z warunkami płatności T/T. Dostępne są opcje niestandardowego brandingu OEM i interfejsu wielojęzycznego dla zamówień hurtowych.
