Cable Digital Burn przez most

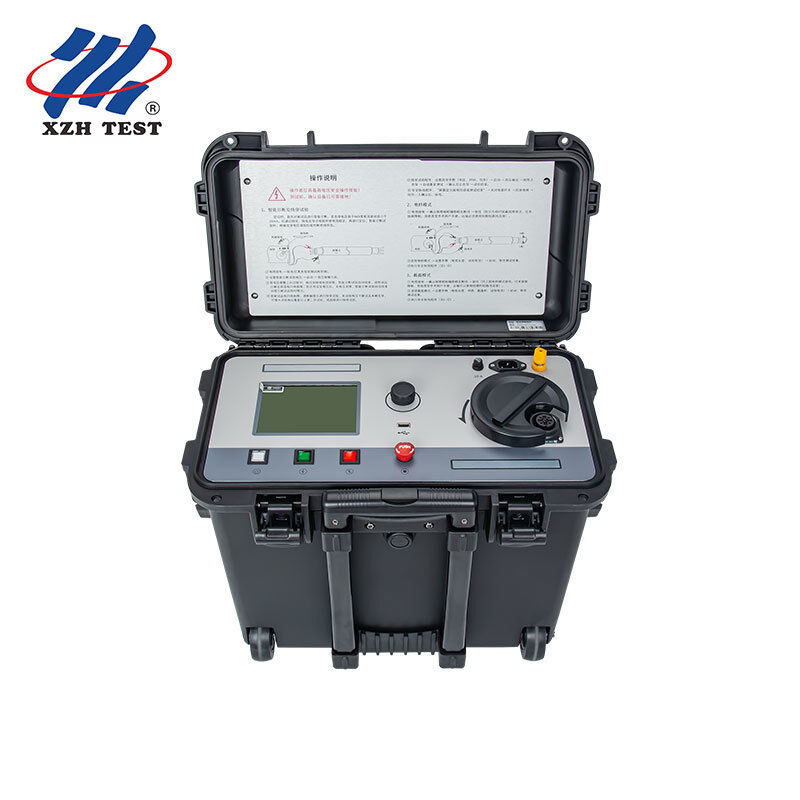

Cyfrowy mostek do przepalania kabli XHSC-60Q to zintegrowany przyrząd diagnostyczny wysokiego napięcia, łączący zdolność przepalania 60 kV z precyzyjnym inteligentnym mostkiem cyfrowym 750 mA. Zaprojektowany specjalnie do operacji górniczych, projektów tunelowych i wykonawców ciężkich prac konserwacyjnych w przemyśle, doskonale sprawdza się w środowiskach, gdzie kable są narażone na ekstremalne naprężenia mechaniczne, wnikanie wilgoci i nadużycia operacyjne — warunki, które często powodują złożone uszkodzenia o wysokiej rezystancji, wymagające zarówno potężnego przepalania, jak i precyzji lokalizacji uszkodzeń na poziomie mikro.

• Tryb podwójny: Tryb przepalania zapewnia 60 kV / 400 mA do szybkiego zwęglenia uszkodzeń o wysokiej rezystancji; inteligentny tryb mostka zapewnia 750 mA do bardzo precyzyjnego pomiaru odległości do uszkodzenia.
• Precyzyjny mostek 750 mA: Wiodący w branży prąd mostka zapewnia dokładną lokalizację nawet na poważnie uszkodzonych kablach ze złożonymi sygnaturami uszkodzeń — minimalizując potrzebę wykopów w ograniczonych galeriach kopalń i tunelach.
• Inteligentne sterowanie cyfrowe: Regulacja sterowana mikroprocesorem z monitorowaniem LCD w czasie rzeczywistym, przełączaniem trybów jednym dotknięciem i automatycznym blokowaniem bezpieczeństwa podczas operacji wysokiego napięcia.
• Kompaktowa i wytrzymała konstrukcja: Przenośna walizka z tworzywa sztucznego z wysuwanym uchwytem, odpowiednia do transportu przez wąskie szyby kopalniane i punkty dostępu do tuneli. Zbudowana tak, aby wytrzymać zapylone, wilgotne i narażone na wibracje środowiska przemysłowe.
• Szeroka kompatybilność z kablami: Nadaje się do złożonych systemów kablowych wysokiego napięcia, o dużych przekrojach i długich dystansach — w tym konfiguracji zbrojonych, powlekanych i krzyżowo połączonych, powszechnych w infrastrukturze górniczej i tunelowej.
• Brak martwego pola: W przeciwieństwie do metod odbicia fali, metoda mostkowa zapewnia dokładną lokalizację uszkodzeń nawet na bardzo krótkich odcinkach kabli i uszkodzeniach blisko końca — kluczowe dla instalacji w przestrzeniach zamkniętych.

• Górnictwo podziemne: Diagnostyka kabli zasilających wysokiego napięcia do kombajnów urabiających, obudów zgrzebłowych, systemów przenośników i wentylatorów — gdzie uszkodzenia kabli spowodowane przez spadające skały i ruch sprzętu są rutynowe.
• Wiertnictwo tunelowe i budownictwo: Lokalizacja uszkodzeń kabli zasilających maszyny wiertnicze (TBM) i sieci dystrybucyjnych na miejscu, umożliwiająca ukierunkowane naprawy bez zakłócania tempa postępu.
• Zakłady przemysłu ciężkiego: Huty, cementownie, zakłady przetwórstwa chemicznego — środowiska, w których zakopane kable są narażone na cykle termiczne, atmosfery korozyjne i degradację spowodowaną wibracjami.
• Usługi testowania stron trzecich: Niezależni wykonawcy testów elektrycznych oferujący usługi diagnostyki kabli operatorom kopalń, firmom budowlanym i zarządcom obiektów przemysłowych.

XHSC-60Q działa w dwóch uzupełniających się trybach. W trybie przepalania kontrolowane wyjście DC 60 kV zwęgla punkt uszkodzenia o wysokiej rezystancji, zmniejszając impedancję z potencjalnie setek kilo-ohmów do pojedynczych omów. Po przekształceniu uszkodzenia do niskiej rezystancji, inteligentny mostek cyfrowy 750 mA precyzyjnie mierzy odległość do uszkodzenia przy użyciu zasady pętli Murraya — osiągając dokładność ±(0,2%·L+1)m bez ograniczeń martwego pola technik odbicia impulsów. Ten dwuetapowy proces zapewnia niezawodną lokalizację uszkodzeń nawet w najtrudniejszych systemach kablowych występujących w środowiskach górniczych i przemysłu ciężkiego.
