| Miejsce pochodzenia: | Xi'an, Shaanxi, Chiny |
| Nazwa handlowa: | XZH TEST |
| Orzecznictwo: | CE ISO |
| Model Number: | XHLJ504 |
Zbudowany dla ekip terenowych, które potrzebują zarówno śledzenia trasy, jak i lokalizacji uszkodzeń w jednym urządzeniu.XHLJ504 zastępuje oddzielne jednostki do śledzenia trasy i lokalizacji uszkodzeń, zmniejszając koszty sprzętu, miejsce w samochodzie i czas szkolenia załogi. Wzmocnienie sygnału 500 000x z głębokością detekcji >10m zapewnia niezawodne działanie w środowiskach miejskich, przemysłowych i zdalnych.
Śledzenie trasy i lokalizacja uszkodzeń w jednym przenośnym urządzeniu. Zmiana trybów w kilka sekund – bez konieczności zmiany narzędzi.
Ultra-wysokie wzmocnienie sygnału wykrywa najsłabsze sygnatury elektromagnetyczne kabli zakopanych na głębokości ponad 10 metrów.
Prąd spoczynkowy poniżej 10mA. Długotrwała praca na jednym ładowaniu – kluczowe dla całodniowych zmian utrzymania ruchu.
Jedno urządzenie zastępuje dwa. Niższe koszty zakupu, konserwacji i szkolenia dla menedżerów flot energetycznych.
Zasada działania

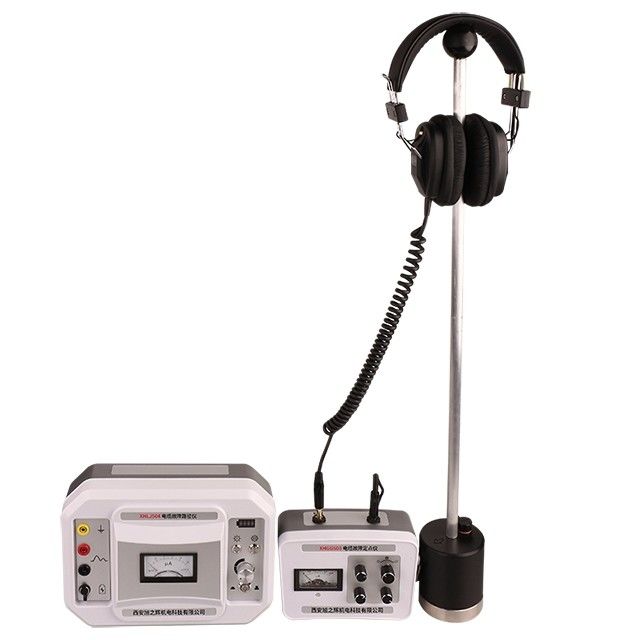

Lokalizator kabli XHLJ504 składa się z generatora sygnału trasy o dużej mocy (nadajnik) i odbiornika wymaganego do wykrywania zakopanych tras kablowych.
Podstawowa zasada działania lokalizatora kabli polega na wykorzystaniu generatora sygnału trasy (tj. hosta nadawczego sygnału lokalizatora) do wprowadzenia impulsowego sygnału trasy do testowanego kabla, generując w ten sposób fale elektromagnetyczne, a następnie odbieraniu ich za pomocą sondy, a odbiornik wzmacnia odebrany sygnał. Po przetworzeniu sygnał jest wysyłany do słuchawek i wskaźnika.
Ten lokalizator trasy kabla ocenia zakopaną trasę i głębokość kabla na podstawie szczytów dźwięku, dolin dźwięku i stopnia odchylenia wskaźnika w słuchawkach.
Wielofunkcyjność
Odbiornik trasy kabla jest używany w połączeniu z sondami i słuchawkami itp. i może być używany jako lokalizator uszkodzeń kabli.
|
Sygnał wyjściowy
|
15kHz przerywany
|
|
Moc wyjściowa
|
100W
|
|
Prąd wyjściowy
|
0～2A
|
|
Moc robocza
|
220V (1±10%) 50Hz (1±5%);
|
|
Powiększenie
|
500 000 razy
|
|
Dokładność detekcji
|
±0.2m
|
|
Impedancja wyjściowa
|
350Ω
|
|
Zasilanie robocze
|
dwie standardowe baterie 9V
|
|
Prąd spoczynkowy
|
<10mA
|
Zainteresowany XHLJ504 dla swojej floty utrzymania ruchu? Skontaktuj się z nami w sprawie cen ilościowych, kart technicznych i organizacji demonstracji na miejscu.
P: Jaka jest zaleta detekcji w trybie podwójnym (śledzenie trasy + lokalizacja uszkodzeń)?
Działanie w trybie podwójnym oznacza, że nosisz jedno urządzenie zamiast dwóch. Najpierw użyj trybu śledzenia trasy, aby zlokalizować i zmapować trasę kabla. Następnie przełącz się na tryb lokalizacji uszkodzeń, aby zlokalizować dokładne miejsce uszkodzenia na tej trasie. Ten zintegrowany przepływ pracy oszczędza czas, zmniejsza obciążenie sprzętowe i eliminuje potrzebę przełączania się między oddzielnymi urządzeniami podczas operacji terenowych.
P: Jakie rodzaje uszkodzeń kabli można zlokalizować za pomocą tego urządzenia?
XHLJ504 może lokalizować uszkodzenia o niskiej rezystancji (zwarcie, uszkodzenie uziemienia poniżej ok. 20kΩ), uszkodzenia przerwowe i uszkodzenia wycieku o wysokiej rezystancji przy użyciu synchronizacji akustyczno-magnetycznej. Dla każdego typu uszkodzenia należy wybrać odpowiednią metodę detekcji i ustawienie wyjścia nadajnika na podstawie charakterystyki uszkodzenia zidentyfikowanej podczas wstępnej diagnozy.
P: Jak urządzenie działa w mokrych lub zalanych wykopach kablowych?
XHLJ504 jest przystosowany do trudnych warunków terenowych dzięki czujnikowi fizycznej izolacji wielowarstwowej o stopniu ochrony IP65. Działa niezawodnie w wilgotnym środowisku, chociaż stojąca woda w wykopach może wpływać na propagację sygnału. W przypadku zalania, metoda synchronizacji akustyczno-magnetycznej zapewnia bardziej niezawodne wyniki niż czysta detekcja akustyczna, ponieważ kanał magnetyczny nie jest narażony na działanie wody.
P: Jak długo trwa typowa operacja lokalizacji uszkodzenia?
Typowy przepływ pracy: śledzenie trasy (15-30 minut dla odcinka 500m), wstępna lokalizacja uszkodzenia metodą TDR lub mostkową (10-20 minut) i precyzyjna lokalizacja (15-45 minut w zależności od typu uszkodzenia, głębokości i warunków glebowych). Z doświadczeniem większość lokalizacji pojedynczych uszkodzeń można zakończyć w ciągu 60-90 minut od przybycia na miejsce do oznaczenia punktu wykopu.
P: Jaka jest gwarancja i wsparcie?
Standardowa 12-miesięczna gwarancja na wady produkcyjne z dożywotnim wsparciem technicznym. Certyfikat CE i ISO. Kompletny zestaw zawiera dwumodułowy lokalizator trasy/uszkodzeń, nadajnik sygnału, sondę akustyczno-magnetyczną, kable połączeniowe, słuchawki, akumulatory, ładowarkę, instrukcję obsługi i wytrzymałą walizkę transportową.
