Wykrywacz usterek kablowych Dokładna lokalizacja usterek kabli podziemnych w kopalniach / budowach / rolnictwie

Opis:

Niski napięcie ukryty tester kabli jest specjalnym instrumentem stosowanym przez departamenty energii, nadawania, poczty i telekomunikacji, a także przemysłu i górnictwa,i obszarów wiejskich, aby znaleźć podziemne kableMoże wykryć kierunek linii podziemnej, dokładniejszą pozycję podziemną, głębokość podziemia,i różne uszkodzenia wycieku ziemi, uszkodzenia rdzenia, w tym linie pod pól ryżowych, drogi cementowe, cegły i kamienie, drogi asfaltowe i linie w ścianach budynków.Przewody i kable wodoodporne stosowane na ziemi można wykryć za pomocą tego instrumentu poprzez odpowiednie metody.

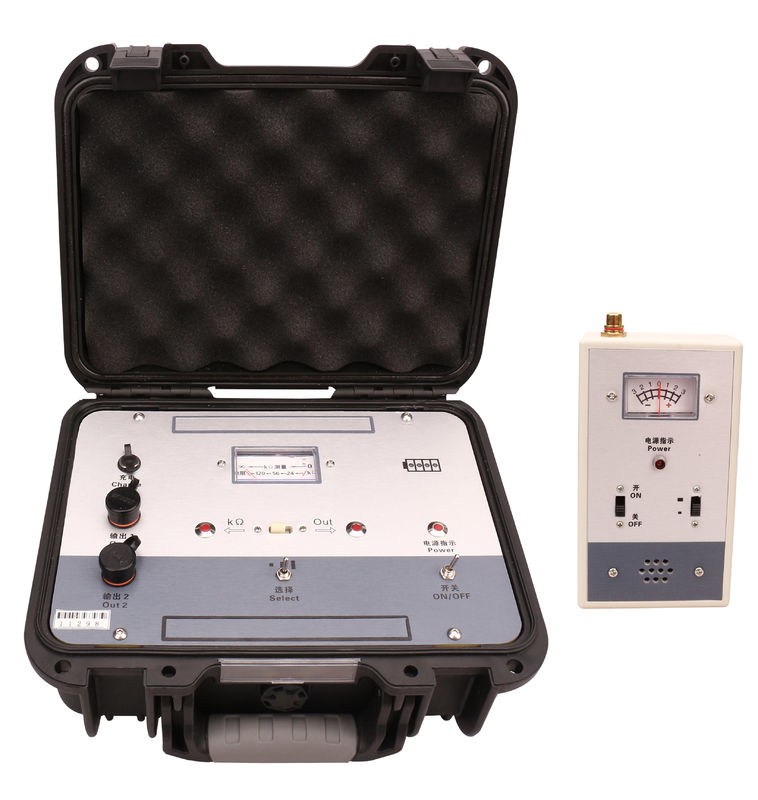

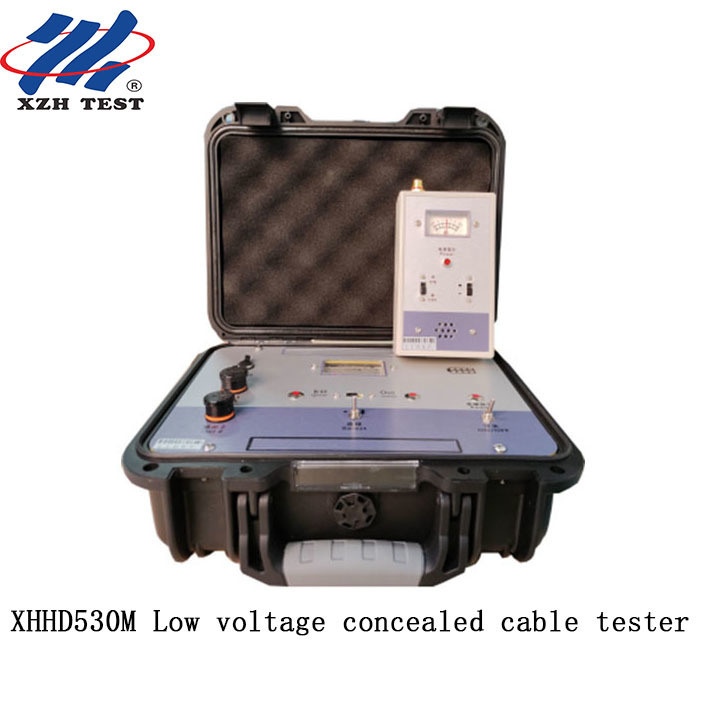

Wykrywacz usterek składa się z nadajnika sygnału, odbiornika sygnału, sondy, wtyczki i innych części.rozsądny w budowie i piękny w wyglądzieInstrument ma zalety wysokiej wrażliwości, silnej zdolności przeciwdziałania zakłóceniom synchronizacji z licznikiem dźwięku, wygodnej obsługi i przenoszenia,i szybkie i dokładne zlokalizowanie punktu uszkodzeniaOdbiornik i licznik dźwięku są zsynchronizowane, z wysoką i niską czułością.który może zastąpić multimeter lub megohmmeter w celu sprawdzenia ciągłości obwodu, odłączenie i mieszanie, pomiar wielkości oporu wycieku ziemi i bezpośrednie określenie charakteru usterki.który poszerza metodę wykrywania i funkcję.

Główne osiągi techniczne:

1. nadajnik Panel nadajnika wyposażony jest w "przełącznik zasilania", "wskaźnik zasilania"; "wyjście"przełączników "wybieranie", "wysoki, średni, niski"; "wskazanie wyjścia" i "mierzenie KΩ", a światło wskazujące wskazuje pozycję przełącznika;"Pomiar wyjścia·KΩ" dzieli jeden terminal wyjścia, który jest włączany przez przełączniki "output·indication" i "KΩ measurement"; ustawić terminale wyjściowe "output 2"; głowica metra kwadratowego wskazuje wartość wyjścia i rezystancji KΩ.Może sprawdzić czy linia jest włączona., wyłączyć, zmieszać i zmierzyć wielkość odporności na wyciek ziemi.

1.1 Forma sygnału wyjściowego: okres impulsu 1.34± 0,15 mS. Szerokość 0.2± 0,1 ms okres przerywany 1,8 ± 1 s.

1.2 Napięcie wyjściowe: okres impulsowy Większy zasięg jest większy niż 1000V, średni zasięg jest większy niż 60V, a niski zasięg jest większy niż 30V.

1.3 pomiar KΩ umożliwia sprawdzenie linii bocznej włączonej, wyłączonej, wielkości grupy wycieków mieszanych, określenie charakteru usterki.

1.4 Terminal wyjściowy "Wyjścia 2" może wytwarzać napięcie impulsowe szczytowe o napięciu zwarcia 1-5A.

1.5 Moc wyjściowa: moc impulsowa większa niż 2,5 W (gdy odporność obciążenia najwyższej klasy wynosi 80KΩ).

1.6 Zasilanie: 8,4 V.

2Odbiornik (odbiornik sygnału)

Z przełącznikiem zasilania, wskaźnikiem mocy, "wysokim biegiem" i "niskim biegiem"

Przełącznik; gdy na liczniku znajduje się sygnał, wskazuje on pozytywny lub ujemny kierunek; na górnej stronie znajduje się terminal wejściowy,o pojemności nieprzekraczającej 10 W.

2.1 Forma sygnału odbieranego: okres impulsu 1,36 0,15 ms, szerokość 0,2 0,1 ms, okres przerywany 1,8 1 s.

2.2 Zasilanie: 6V (4 baterie AA)

3Zakres wykrywania usterek i dokładność wykrywania

3.1 Gdy długość wykrycia wynosi 3 km, głębokość zakopania wynosi 2 m, zwarcie do ziemi, a odporność na wyciek usterki jest mniejsza niż 500kΩ,błąd pozycjonowania interpolacji mniejszy niż 0.2m.

3.2 W przypadku wykrycia uszkodzenia rdzenia w podziemnym kablu o długości 1 km, głębokości 2 m i dobrej izolacji do ziemi błąd pozycjonowania wynosi mniej niż 0,4 m.

3.3 Rzeczywista długość wykrywania może przekraczać 1-5 km w przypadku linii o głębokości zakopanej 2-3 m.

Cztery.Wydajność przeciwdziałająca zakłóceniom:Otrzymany sygnał jest przejrzysty i może wykrywać usterki w podziemnych przewodach pod liniami 220 kV.

5.Warunki pracy przyrządu:Instrument ten może pracować nieprzerwanie w środowisku o temperaturze otoczenia wynoszącej -15°C i ciśnieniu atmosferycznym 86-108Kpa.
