| Miejsce pochodzenia: | Xi'an, Shaanxi, Chiny |
| Nazwa handlowa: | XZH TEST |
| Orzecznictwo: | CE/ISO |
| Model Number: | XHGG501B |
Ten tester uszkodzeń kabli to specjalistyczny przyrząd do pomiaru i analizy stanu uszkodzenia oraz odległości do uszkodzenia kabli energetycznych. Wykorzystując nowoczesną technologię elektroniczną, wykonuje filtrowanie sygnału, akwizycję, przetwarzanie danych i analizę graficzną w celu pomiaru prędkości kabla, testowania długości kabla, testowania odległości do uszkodzenia kabla i testowania rezystancji.
Nadaje się do uszkodzeń o niskiej rezystancji, zwarć, obwodów otwartych i przerw w kablach energetycznych, kablach koncentrycznych, kablach oświetlenia ulicznego i przewodach zakopanych z różnych materiałów i przekrojów, a także do uszkodzeń o wysokiej rezystancji z wyciekiem i przebiciem. Jego parametry techniczne spełniają wymagania specyfikacji kalibracyjnych DL/T 849.1 i JJF1042 dla testerów uszkodzeń kabli.

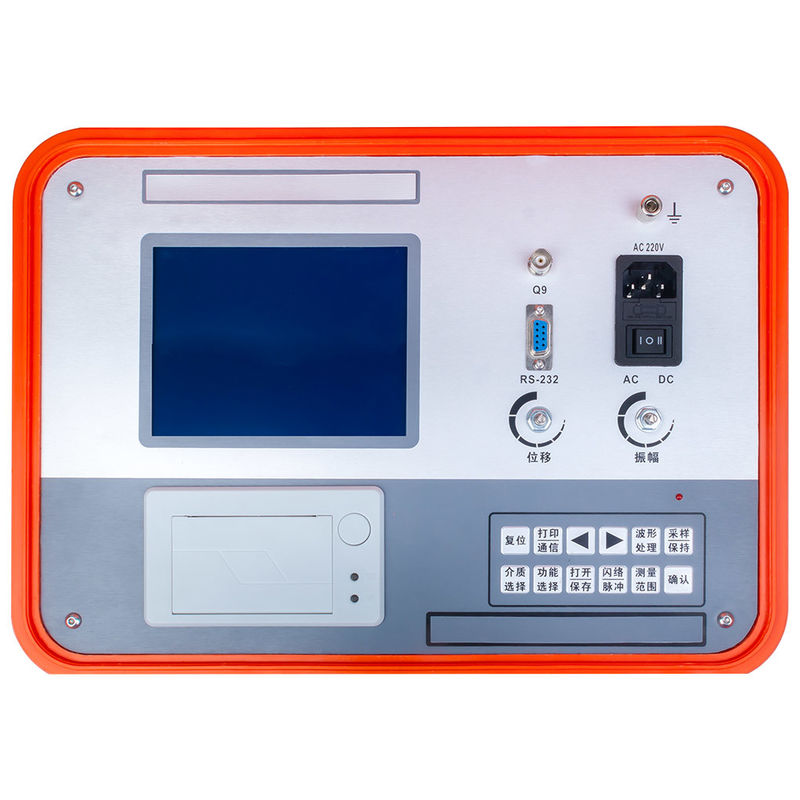

Cechy produktuPrzemysłowy dwukolorowy ekran 5,7 cala do wyraźnego wyświetlania przebiegów.
Centralne sterowanie jednym chipem z obsługą przycisków i silną odpornością na zakłócenia.
Pomiar odległości, pomiar prędkości i pomiar rezystancji w jednym urządzeniu.
Mikro-drukarka zintegrowana z hostem do drukowania przebiegów testowych i raportów testowych w dowolnym momencie.
W pełni automatyczne ciągłe próbkowanie dla terminowego i dokładnego przechwytywania przebiegów.
Obsługuje zarówno metodę próbkowania impulsów niskiego napięcia, jak i metodę próbkowania przebicia.
Wbudowany pakiet akumulatorów litowych o dużej pojemności do wygodnej pracy w terenie.
Dostarczany z futerałem ochronnym o stopniu ochrony nie niższym niż IP54.
Parametry techniczne| Parametr | Specyfikacja |
|---|---|
| Częstotliwość próbkowania | 100MHz |
| Amplituda impulsu niskiego napięcia | 35V |
| Szerokość impulsu | 0,2uS / 2uS |
| Minimalna rozdzielczość | 1,0m |
| Strefa martwa testu | ≤35m |
| Zakres pomiarowy | ≥32km |
| Błąd pomiaru | ≤±(0,5%×L+1m), L to długość kabla |
| Interfejs komunikacyjny | RS232 |
| Tryb zasilania | Ładowanie AC110V～240V, 50Hz/60Hz |
| Wbudowana bateria | Akumulator litowy 5200mAh |
| Warunki pracy | -20～+65℃, wilgotność względna ≤90% |
Dla uszkodzeń o niskiej rezystancji, zwarć i obwodów otwartych. Impuls jest wysyłany wzdłuż kabla; polaryzacja odbitego echa odróżnia zwarcie od obwodu otwartego, a czas echa określa odległość do uszkodzenia.
Dla uszkodzeń o wysokiej rezystancji z wyciekiem i przebiciem, których nie można zobaczyć metodą impulsową. Tryby bezpośredniego przebicia i impulsowego przebicia rozładowują punkt uszkodzenia, tworząc wykrywalną falę odbitą i lokalizując uszkodzenie.
Najpierw mierzy prędkość propagacji i całkowitą długość kabla, tworząc odniesienie, które konwertuje czas echa na dokładną odległość do uszkodzenia.
Ten tester uszkodzeń kabli jest przeznaczony dla zespołów, które muszą szybko i dokładnie lokalizować uszkodzenia kabli. Jest przeznaczony dla:
Szybkie wstępne lokalizowanie odległości do uszkodzenia kabli średniego napięcia z izolacją XLPE i papierową, skracając czas przestoju podczas pilnych napraw kabli miejskich.
Weryfikacja długości, prędkości propagacji i stanu izolacji nowo ułożonych kabli niskiego i średniego napięcia przed podłączeniem zasilania i odbiorem projektu.
Lokalizowanie uszkodzeń obwodów otwartych i zwarć w kablach oświetlenia ulicznego i przewodach zakopanych bezpośrednio bez uciążliwych wykopów.
Diagnozowanie uszkodzonych linii zasilających i zakopanych kabli energetycznych w fabrykach, budynkach komercyjnych i kampusach w celu szybkiego przywrócenia zasilania.
Próbkowanie i weryfikacja długości kabla i odległości do uszkodzenia podczas testów odbioru fabrycznego i niezależnych inspekcji.
Szybkie wstępne lokalizowanie uszkodzeń kabli dla infrastruktury krytycznej, gdzie przestój bezpośrednio wpływa na operacje i bezpieczeństwo.
Uszkodzenia o niskiej rezystancji, zwarcia, obwody otwarte i przerwy, a także uszkodzenia o wysokiej rezystancji z wyciekiem i przebiciem, w kablach energetycznych, kablach koncentrycznych, kablach oświetlenia ulicznego i przewodach zakopanych.
Zakres pomiarowy wynosi 32 km lub więcej, minimalna rozdzielczość to 1,0 m, a błąd pomiaru nie przekracza ±(0,5%×L+1m), gdzie L to długość kabla.
Wykorzystuje metodę przebicia wysokiego napięcia (bezpośrednie przebicie i przebicie impulsowe), dzięki czemu uszkodzenia o wysokiej rezystancji z wyciekiem i przebiciem generują sygnał odbity, który tester przechwytuje w celu obliczenia odległości do uszkodzenia.
Tak. Wbudowany akumulator litowy o pojemności 5200 mAh umożliwia pracę w terenie, a zintegrowana mikro-drukarka drukuje przebiegi testowe i raporty na miejscu.
Urządzenie jest objęte bezpłatną gwarancją na problemy z jakością w ciągu jednego roku od zakupu, z dożywotnią konserwacją i usługami technicznymi.
