Dokładna diagnoza wewnętrznych usterek transformatora

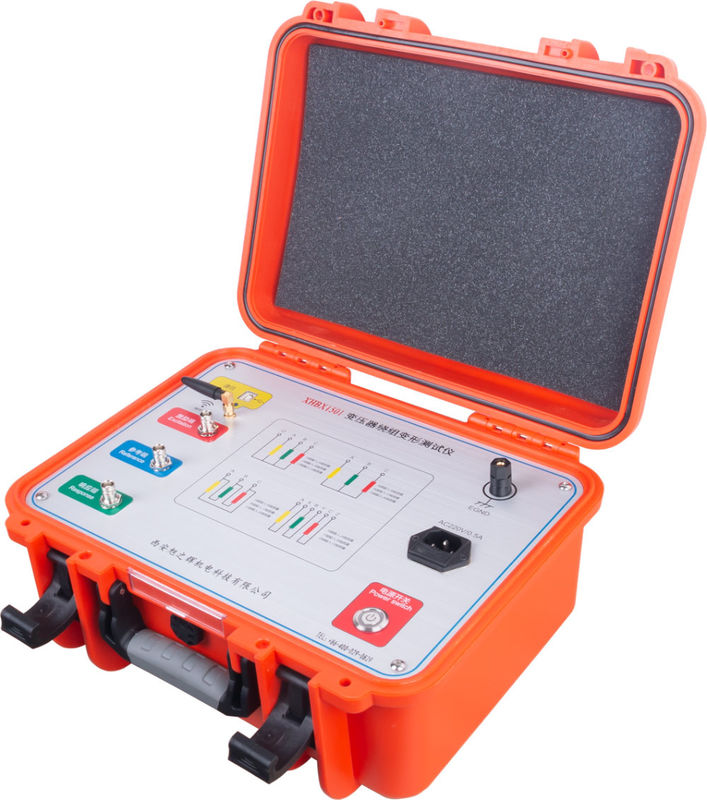

Tester deformacji uzwojeń transformatora XHBX1501 (metoda odpowiedzi częstotliwościowej) służy do testowania transformatorów mocy 6KV i wyższych oraz innych transformatorów specjalnego przeznaczenia.

Tester deformacji uzwojeń transformatora XHBX1501 wykorzystuje metodę analizy odpowiedzi częstotliwościowej do pomiaru deformacji uzwojeń transformatora zgodnie z krajową normą przemysłu energetycznego DL/T911-2004. Polega na wykrywaniu charakterystyk odpowiedzi amplitudowo-częstotliwościowej każdego uzwojenia transformatora i porównywaniu wyników detekcji pionowo lub poziomo. Stopień zmiany charakterystyki odpowiedzi amplitudowo-częstotliwościowej określa deformację, która może wystąpić w uzwojeniu transformatora.

Tester deformacji uzwojeń transformatora XHBX1501 (metoda odpowiedzi częstotliwościowej) składa się z części pomiarowej i części oprogramowania analitycznego. Część pomiarowa to czarna skrzynka składająca się z generowania sygnału i pomiaru sygnału. Część analityczna jest realizowana przez komputer przenośny, a część pomiarowa jest podłączona do komputera przenośnego przez USB lub sieć.

• Przyjęty sterownik wykorzystuje szybki, wysoce zintegrowany mikroprocesor.
• Port komunikacyjny USB między laptopem a instrumentem.
• Bezprzewodowy port Bluetooth (opcjonalnie) do komunikacji między laptopem a instrumentem.
• Sprzętowy mechanizm ruchu wykorzystuje technologię DDS, specjalną cyfrową, szybką technologię przemiatania częstotliwości (USA), która może dokładnie diagnozować usterki, takie jak skręcanie, wybrzuszenie, przemieszczenie, przechylenie, deformacja zwarcia międzyzwojowego i zwarcie międzyfazowe.
• Szybkie dwukanałowe próbkowanie A/D 16-bitowe (test polowy w celu zmiany przełącznika zaczepów, krzywa przebiegu ma wyraźną zmianę).
• Regulacja amplitudy wyjściowej sygnału za pomocą oprogramowania, maksymalny pik amplitudy wynosi ±10V.
• Komputer automatycznie analizuje wyniki testu i generuje dokumenty elektroniczne (Word).
• Instrument posiada funkcje pomiaru liniowego przemiatania częstotliwości i pomiaru przemiatania częstotliwości segmentowego, podwójny system pomiarowy, który jest kompatybilny z obecnymi krajowymi dwoma trybami pomiarowymi gatunku technicznego.
• Charakterystyka amplitudowo-częstotliwościowa jest zgodna z krajowymi wskaźnikami technicznymi testera charakterystyk amplitudowo-częstotliwościowych. Oś odciętych (częstotliwość) ma dwa rodzaje indeksowania liniowego i indeksowania logarytmicznego, dlatego wydrukowana krzywa może być krzywą indeksowania liniowego lub krzywą indeksowania logarytmicznego, a użytkownik może wybrać zgodnie z rzeczywistymi potrzebami.
• Automatyczny system analizy danych dla danych detekcyjnych,
  • Porównanie poziome podobieństwa uzwojeń między fazami A, B i C,
  • Wyniki analizy to:
    • Bardzo dobra spójność
    • Dobra spójność
    • Słaba spójność
    • Bardzo słaba spójność,
  • Porównanie pionowe A-A, B-B, C-C pobiera dane oryginalne i bieżące dane w tej samej fazie, aby porównać deformację uzwojenia,
  • Wyniki analizy to:
    • Normalne uzwojenie
    • Łagodna deformacja
    • Umiarkowana deformacja
    • Poważna deformacja
• Może automatycznie generować dokumenty Word do zapisania i drukowania.
• Instrument w pełni spełnia wymagania techniczne normy energetycznej DL/T911-2004 „Metoda analizy odpowiedzi częstotliwościowej dla deformacji uzwojeń transformatorów mocy.

Krzywa niskiego napięcia amplituda - częstotliwość

Krzywa wysokiego napięcia amplituda - częstotliwość
