| Place of Origin: | Xi'an, Shaanxi, China |
| Nazwa handlowa: | XZH TEST |
| Orzecznictwo: | CE, ISO |
| Model Number: | XHHV535-2L |

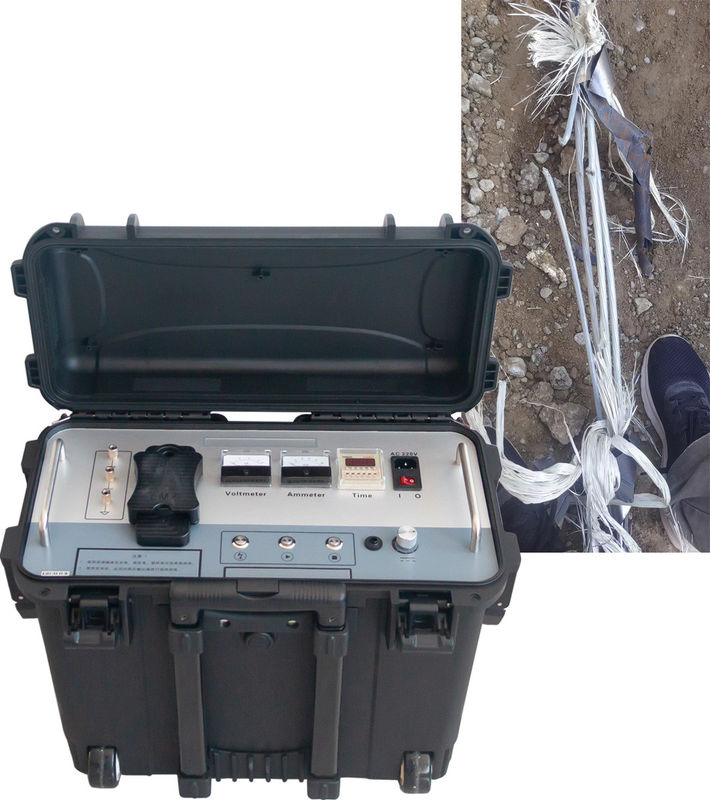

W sprawieXHHV535-2Ljest ultralekkim przenośnym generatorem prądu stałego wysokonapięciowego dostarczającym1225J energia rozładowaniaW przypadku podłoża kabli zasilania, gdzie występuje usterka, i w przypadku badań prądu stałego, przy napięciu do 35 kV.25 kgJest to najlżejsza jednostka z serii XHHV535, co czyni ją idealnym wyborem dla inżynierów terenowych, którzy priorytetowomaksymalna przenośnośćbez poświęcania zdolności.
Zintegrowanie źródła wysokiego napięcia prądu stałego,Kondensator magazynowania energii 2 μF, oraz wysoko napięcia rozładowania kulki w jednym kompaktowym podwoziu, XHHV535-2L całkowicie zastępuje tradycyjne transformatory testowe, skrzynki operacyjne,i kondensatorów magazynowania energii impulsowej o masie przekraczającej100 kg łącznieJego konstrukcja wysokiego napięcia umożliwia bezpośrednie zwarcie na ziemię przy utrzymaniu normalnej pracy.DL/T846-2016a takżeDL/T474-2017.
| Wysokie napięcie uderzające | 0 ~ 35 kV (default 0 ~ 32 kV) |
|---|---|
| Napięcie spalania | 0 ~ 32 kV |
| Wbudowany kondensator | 2 μF |
| Energia wyładowania | 0~1225J (default 0~1024J) |
| Polaryzacja napięcia wyjściowego | Polaryzacja ujemna |
| Prąd zwarcia | 0~320mA |
| Siła uderzenia | 400 W |
| Dokładność wysokiego napięcia | 1Poziom.5 |
| Ochrona przed nadmierną temperaturą | 65°C |
| Ochrona przed prądem | 8mA (> 4S) strona wysokiego napięcia |
| Waga | Nie więcej niż 25 kg |
| Wymiary | 540L x 310W x 460H mm |
| Zasilanie | AC220V±10%, 50Hz±1Hz (60Hz dostosowywalne) |
| Temperatura otoczenia | -25 ~ +65°C |
| Składnik | Kty | Opis |
|---|---|---|
| Jednostka przyjmująca | 1 | Zintegrowany wysokonapięciowy generator prądu stałego |
| Kabel wyjściowy wysokiego napięcia | 1 | Łączy sieć hosta z jądrem kabla poddawanym badaniu |
| Drut uziemiony | 1 | 4 mm2 podłoża przyrządu + 2,5 mm2 podłoża pręta rozładowania |
| Kabel zasilania | 1 | Przewód zasilania przyrządu AC220V |
| Środki zabezpieczające | 5 | Zapewnienia zapasowe dla układu zasilania AC220V |
| Rod rozładowywania | 1 | Ograniczenie prądu stałego / wyładowanie zwarcia |
XHHV535-2L jest specjalnie zaprojektowany doTechnicy służby polowej,niezależnych wykonawców badań kabli, orazzałogi konserwacji urządzeń użyteczności publicznejWystarczy, że zwiększy się jego ciężar, aby umożliwić użytkownikom, którzy potrzebują przenośnego, przenośnego generatora napięć, który można przenosić między miejscami bez użycia sprzętu podnoszącego.transport pojedynczego operatoraIdealnie nadaje się do lokalizacji usterek w kablach dystrybucyjnych niskiego napięcia, badań uruchamiania nowych instalacji kablowych,i zaplanowanych programów konserwacji zapobiegawczej, w których szybkie wdrożenie i minimalny wpływ logistyczny są kluczowe.
P: W jaki sposób generator wysokiego napięcia działa w wykrywaniu usterek w kablach?
Generator przepływu wyładowuje impuls o wysokiej energii do uszkodzonego kabla, tworząc kontrolowany łuk wysokiego napięcia w punkcie uszkodzenia.Łuk ten wytwarza zarówno sygnał akustyczny (wysoki dźwięk uderzający wykrywalny przez naziemne mikrofony), jak i impuls elektromagnetyczny (wykrywalny przez odbiornik indukcyjny)Dzięki połączeniu czasu przybycia sygnału akustycznego i elektromagnetycznego operatorzy mogą precyzyjnie określić dokładną lokalizację usterki za pomocą techniki znanej jako synchronizacja akustyczno-magnetyczna.
P: Jaki zakres napięcia należy wybrać dla różnych typów kabli?
Wybór napięcia następuje według ogólnego wytycznego, tj. nominalnego napięcia roboczego kabla. W przypadku kabli niskiego napięcia (do 1 kV) należy użyć zakresu 8 kV lub 12 kV. W przypadku kabli dystrybucyjnych średniego napięcia (6-15 kV),zakres 16 kV jest odpowiedniW przypadku kabli przesyłowych wysokiego napięcia (35 kV i wyższych) należy użyć zakresu 32 kV.Zawsze konsultuj specyfikacje maksymalnego napięcia badawczego producenta kabla i upewnij się, że podczas pracy na wysokim napięciu zachowane są wszystkie wymagania bezpieczeństwa.
P: Jakie środki ostrożności należy przestrzegać podczas pracy generatorów przepływowych?
Zawsze sprawdzaj, czy kabla jest całkowicie odłączona i odizolowana od wszystkich źródeł zasilania przed podłączeniem.Stworzyć minimalny 5-metrowy obwód bezpieczeństwa wokół strefy testowej z znakami ostrzegawczymiWszystki personel musi nosić odpowiednie urządzenia ochrony osobistej, w tym odzież o charakterze łukowym, rękawiczki izolacyjne HV i nadszki dielektryczne.zatrzymanie awaryjne, i zero napięcia zapewniają dodatkowe warstwy ochrony, ale nigdy nie powinny zastępować odpowiednich procedur bezpieczeństwa.
P: Jaka jest zaleta wielokrotnych poziomów energii (joule) w tej jednostce?
Różne poziomy energii służą różnym celom diagnostycznym.864J1024J) są idealne do wstępnego potwierdzenia usterki i lokalizacji usterek o wysokiej odporności, w których nadmierna energia może pogorszyć uszkodzenie kabla.. Średnia energia (1225J2048J) zapewnia optymalną wytrzymałość sygnału akustycznego dla większości rutynowych badań usterek. Wysoka energia (2450J+) jest zarezerwowana dla bardzo długich kabli, scenariuszy głębokiego zakopania,lub błędy o wysokiej impedancji, które wymagają silniejszej generacji łuku w celu wytworzenia wykrywalnej sygnatury akustycznejWybór na trzech poziomach umożliwia operatorom dopasowanie mocy do warunków pola.
P: Jaka gwarancja i wsparcie są dołączone do tego generatora?
12-miesięczna standardowa gwarancja na wady produkcyjne z codziennym wsparciem technicznym. Certyfikat CE i ISO 9001: 2015. Każda jednostka obejmuje generator napięć, kabel wyjściowy HV, kabel naziemny,pręt rozładowy, podręcznik obsługi i wytrzymała obudowa transportowa.i diody HV są przechowywane w celu szybkiej wymiany.
