| Place of Origin: | Shaanxi |
| Nazwa handlowa: | XZH TEST |
| Orzecznictwo: | CE |
| Model Number: | XHHV535-4TS |
Wysokonapięciowy generator impulsów XHHV535-4TS może być używany do testów wyładowań impulsowych i wytrzymałości napięciowej w testach uszkodzeń kabli niskiego i wysokiego napięcia. Wewnątrz zainstalowany jest wysokoprecyzyjny moduł próbkowania przebiegu uszkodzenia kabla oraz mały transformator, co pozwala na rzeczywiste osiągnięcie efektu braku uszkodzeń przez uderzenie, a także posiada funkcje automatycznego taktowania uderzenia, uderzenia ręcznego i testu wytrzymałości napięciowej.
Urządzenie to integruje wysokowoltażowe źródło prądu stałego, kondensator magazynujący energię, urządzenie rozładowujące kulowe, automatyczne urządzenie rozładowujące i urządzenie przełączające poziomy napięcia w wysokiej klasy przyrząd eksperymentalny typu wózkowego. Jest to wysokiej klasy przyrząd eksperymentalny typu wózkowego. Sprzęt całkowicie rozwiązuje problemy łatwości użytkowania, przenośności, bezpieczeństwa i niezawodności tradycyjnych urządzeń eksperymentalnych.
Podczas pracy wózkowego generatora impulsów wysokiego napięcia XHHV535-4TS, po wybraniu przełącznika funkcji, naciśnij przycisk start, aby wykonać pracę podnoszenia wysokiego napięcia. Po użyciu naciśnij przycisk stop, a wewnętrzny system automatycznie uwolni pozostałe wysokie napięcie z akumulatora.Wysokonapięciowy generator udarowy posiada również funkcję ochrony przed rozruchem od zera, co może sprawić, że działanie urządzenia będzie bezpieczniejsze i bardziej niezawodne. Posiada funkcję ochrony przed zwarciem, która pozwala na bezpośrednie podłączenie wyjścia wysokiego napięcia do ziemi. Dzięki trzystopniowemu przełączaniu zakresu napięcia i pojemności, użytkownicy mogą wybierać różne biegi adaptacji napięcia urządzenia w zależności od potrzeb napięcia kabla, co ułatwia proces testowania.Parametry produktu
Wysokie napięcie impulsowe
| Wysokonapięciowy dzielnik napięcia | Poziom 1,5 |
|---|---|
| Wbudowany kondensator | 4μF/32kV, 16μF/16kV, 64μF/8kV Regulacja trzystopniowa |
| Moc rozładowania | oba 2048J |
| Moc udaru | 2KVA |
| Polaryzacja napięcia wyjściowego | polaryzacja ujemna |
| Czas udaru | około 5 sekund dla udaru automatycznego, dowolny czas sterowania dla udaru ręcznego |
| Ochrona przed przegrzaniem | 85ºC |
| Zasilanie | AC220V±10%, 50Hz±2Hz (60Hz można dostosować) |
| Temperatura otoczenia | -20~+50ºC |

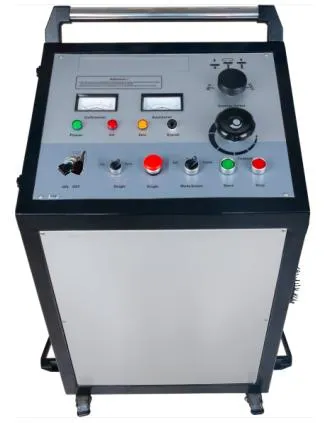

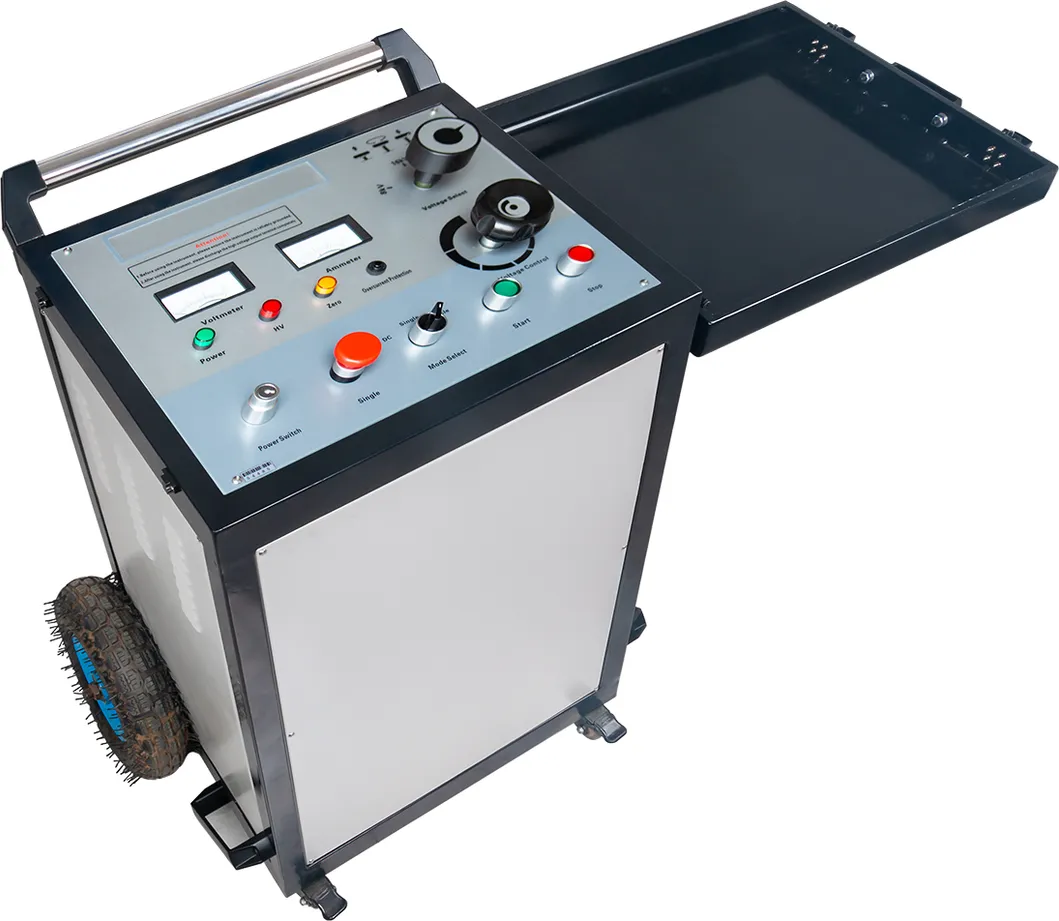

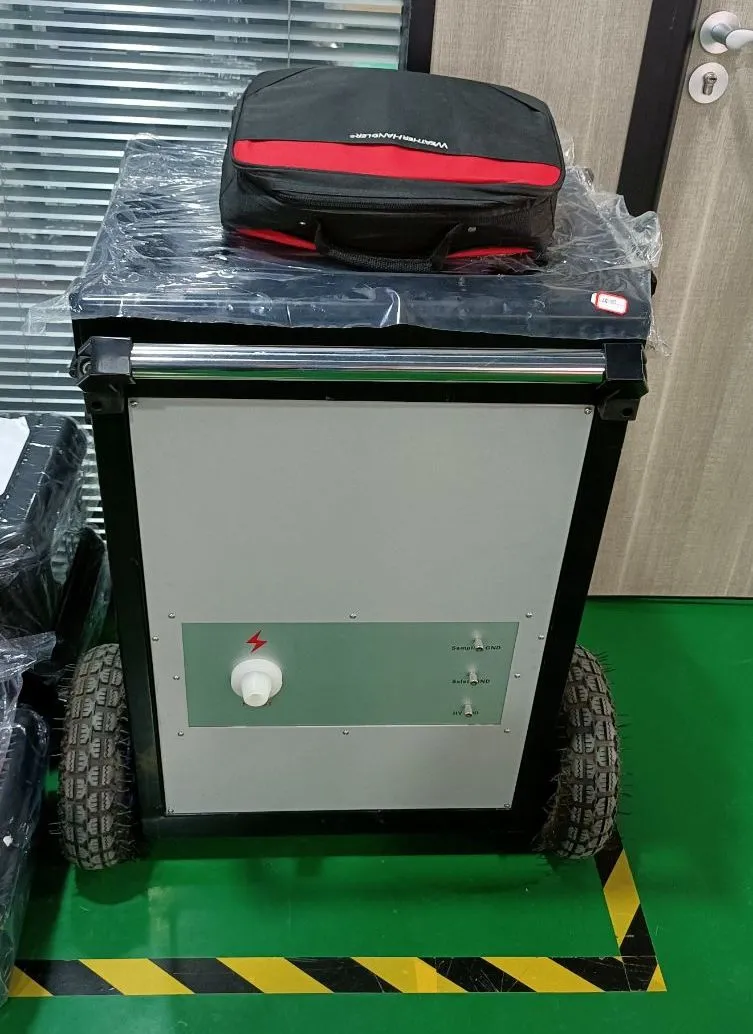

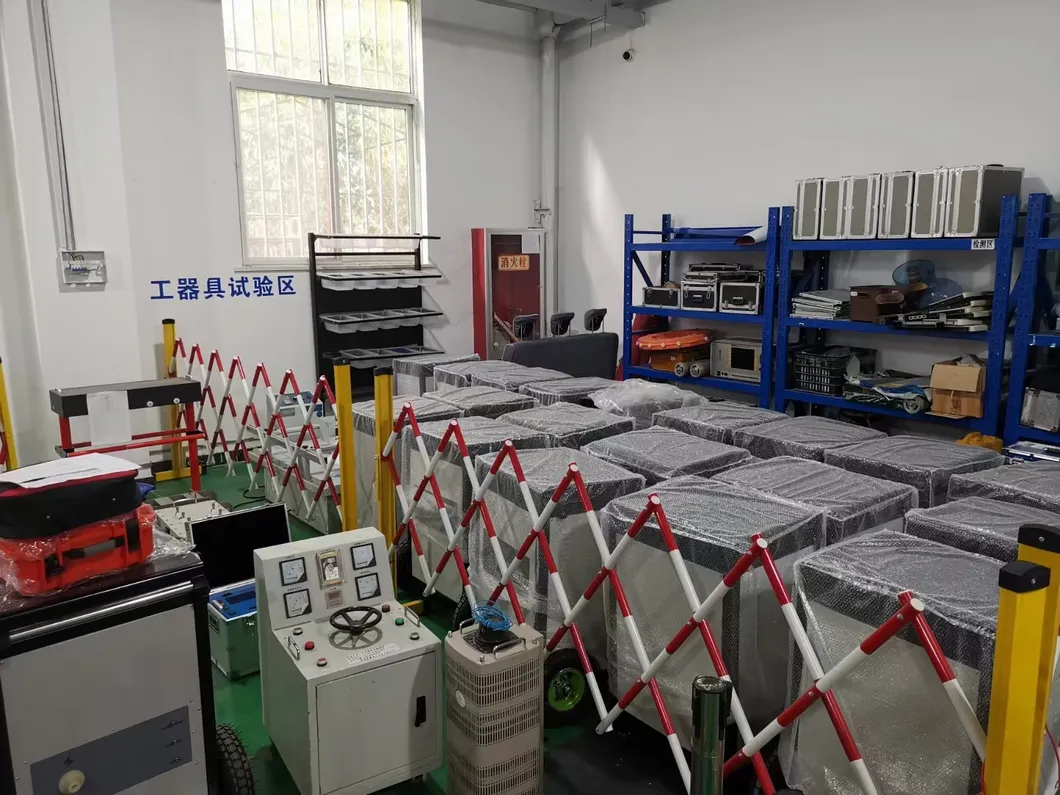

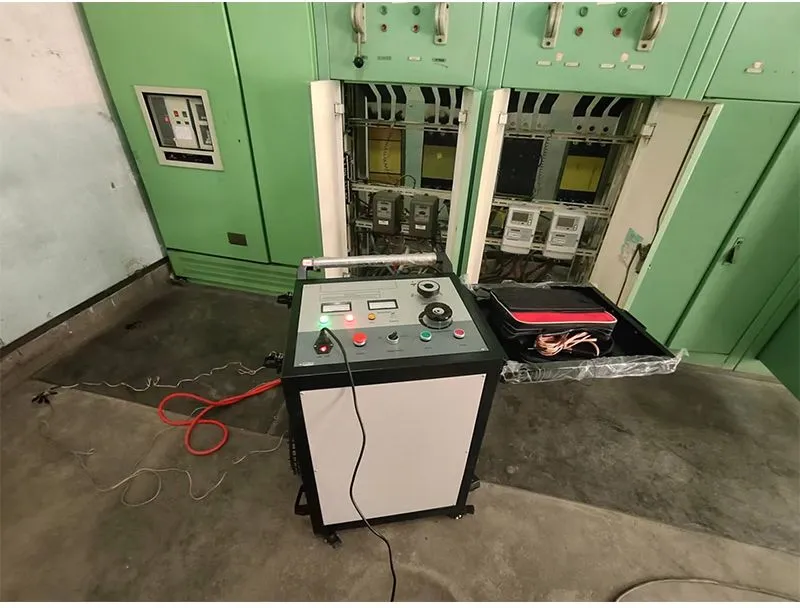

| Zdjęcie produktu | Test w terenie |
P: Jaki zakres napięcia należy wybrać dla różnych typów kabli?
Wybór napięcia zazwyczaj opiera się na znamionowym napięciu roboczym kabla. Dla kabli niskiego napięcia (do 1kV) należy użyć zakresu 8kV lub 12kV. Dla kabli dystrybucyjnych średniego napięcia (6-15kV) odpowiedni jest zakres 16kV. Dla kabli przesyłowych wysokiego napięcia (35kV i wyżej) należy użyć zakresu 32kV. Zawsze należy zapoznać się ze specyfikacjami maksymalnego napięcia testowego producenta kabla i zapewnić zachowanie wszystkich odstępów bezpieczeństwa podczas pracy z wysokim napięciem.
P: Jakie środki ostrożności należy zachować podczas pracy z generatorem udarowym?
Testowanie wysokonapięciowych generatorów udarowych wymaga ścisłych protokołów bezpieczeństwa. Zawsze należy upewnić się, że kabel jest całkowicie odłączony od zasilania i odizolowany od wszystkich źródeł zasilania przed podłączeniem. Należy ustanowić strefę bezpieczeństwa o minimalnej odległości 5 metrów wokół obszaru testowego z tablicami ostrzegawczymi. Wszyscy pracownicy muszą nosić odpowiedni sprzęt ochrony osobistej, w tym odzież odporną na łuk elektryczny, rękawice izolacyjne wysokiego napięcia i obuwie dielektryczne. Zintegrowane funkcje bezpieczeństwa – automatyczne rozładowanie po wyłączeniu zasilania, wyłącznik awaryjny i blokada zerowego napięcia – zapewniają dodatkowe warstwy ochrony, ale nigdy nie powinny zastępować właściwych procedur bezpieczeństwa.
P: Jaka jest zaleta wielu poziomów energii (Dżuli) w tym urządzeniu?
Różne poziomy energii służą różnym celom diagnostycznym. Niskie ustawienia energii (np. 864J–1024J) są idealne do wstępnego potwierdzenia uszkodzenia i lokalizacji uszkodzeń o wysokiej rezystancji, gdzie nadmierna energia mogłaby pogorszyć uszkodzenie kabla. Średnia energia (1225J–2048J) zapewnia optymalną siłę sygnału akustycznego dla większości rutynowych lokalizacji uszkodzeń. Wysoka energia (2450J+) jest zarezerwowana dla bardzo długich kabli, scenariuszy głębokiego zakopania lub uszkodzeń o wysokiej impedancji, które wymagają silniejszego generowania łuku, aby wytworzyć wykrywalny sygnał akustyczny. Trzystopniowy wybór pozwala operatorom dopasować moc wyjściową do warunków terenowych.
P: Jaka gwarancja i wsparcie są wliczone w cenę tego generatora udarowego?
Standardowa 12-miesięczna gwarancja na wady produkcyjne z dożywotnim wsparciem technicznym. Certyfikat CE i ISO 9001:2015. Każda jednostka zawiera generator udarowy, kabel wyjściowy wysokiego napięcia, kabel uziemiający, pręt rozładowujący, instrukcję obsługi i wytrzymały wózek z blokowanymi kółkami do bezpiecznego transportu. Instalacja w terenie, uruchomienie i szkolenie operatorów w zakresie bezpieczeństwa są dostępne na życzenie. Części zamienne, w tym przerwy rozładowcze, kondensatory i diody wysokiego napięcia, są dostępne w magazynie do szybkiej wymiany.
