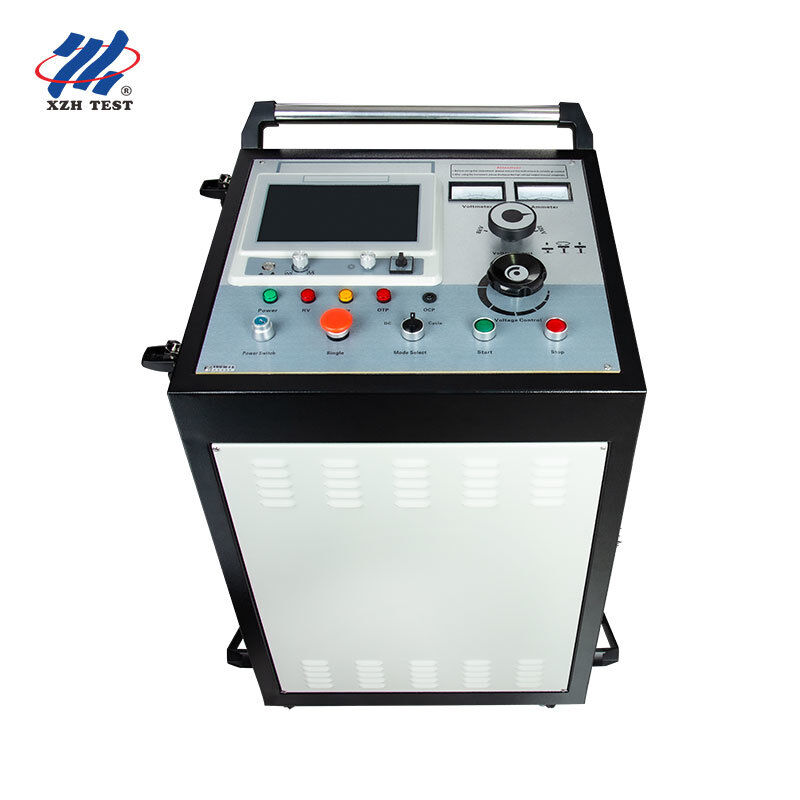

Wykrywanie uszkodzeń kabli niskiego napięcia |2048J 32kV Zintegrowany system testowania uszkodzeń kabli do diagnostyki podziemnych kabli zasilających | XHHV535-4TSB

P: Jak działa generator przepięć wysokiego napięcia w wykrywaniu uszkodzeń kabli?

Generator przepięć rozładowuje impuls o wysokiej energii do uszkodzonego kabla, tworząc kontrolowany łuk wysokiego napięcia w punkcie uszkodzenia. Łuk ten generuje zarówno sygnał akustyczny (głośny stukający dźwięk wykrywalny przez mikrofony naziemne), jak i impuls elektromagnetyczny (wykrywalny przez odbiornik indukcyjny). Poprzez połączenie czasów nadejścia sygnału akustycznego i elektromagnetycznego, operatorzy mogą precyzyjnie zlokalizować dokładne miejsce uszkodzenia – technika znana jako synchronizacja akustyczno-magnetyczna.

P: Jaki zakres napięcia należy wybrać dla różnych typów kabli?

Wybór napięcia zazwyczaj kieruje się znamionowym napięciem roboczym kabla. Dla kabli niskiego napięcia (do 1kV) należy użyć zakresu 8kV lub 12kV. Dla kabli dystrybucyjnych średniego napięcia (6-15kV) odpowiedni jest zakres 16kV. Dla kabli przesyłowych wysokiego napięcia (35kV i powyżej) należy użyć zakresu 32kV. Zawsze należy zapoznać się ze specyfikacjami maksymalnego napięcia testowego producenta kabla i zapewnić zachowanie wszystkich odstępów bezpieczeństwa podczas pracy z wysokim napięciem.

P: Jakie środki ostrożności należy przestrzegać podczas pracy generatora przepięć?

Testowanie generatora przepięć wysokiego napięcia wymaga ścisłych protokołów bezpieczeństwa. Zawsze należy upewnić się, że kabel jest całkowicie pozbawiony napięcia i odizolowany od wszystkich źródeł zasilania przed podłączeniem. Należy ustanowić strefę bezpieczeństwa o minimalnej odległości 5 metrów wokół obszaru testowego z tablicami ostrzegawczymi. Wszyscy pracownicy muszą nosić odpowiedni sprzęt ochrony osobistej, w tym odzież odporną na łuki, rękawice izolacyjne wysokiego napięcia i obuwie dielektryczne. Zintegrowane funkcje bezpieczeństwa – automatyczne rozładowanie po wyłączeniu zasilania, zatrzymanie awaryjne i blokada zerowego napięcia – zapewniają dodatkowe warstwy ochrony, ale nigdy nie powinny zastępować właściwych procedur bezpieczeństwa.

P: Jaka jest zaleta wielu poziomów energii (Dżuli) w tym urządzeniu?

Różne poziomy energii służą różnym celom diagnostycznym. Niskie ustawienia energii (np. 864J–1024J) są idealne do wstępnego potwierdzenia uszkodzenia i lokalizowania uszkodzeń o wysokiej rezystancji, gdzie nadmierna energia mogłaby pogorszyć uszkodzenie kabla. Średnia energia (1225J–2048J) zapewnia optymalną siłę sygnału akustycznego do większości rutynowych lokalizacji uszkodzeń. Wysoka energia (2450J+) jest zarezerwowana dla bardzo długich kabli, scenariuszy głębokiego zakopania lub uszkodzeń o wysokiej impedancji, które wymagają silniejszego generowania łuku, aby wytworzyć wykrywalny sygnał akustyczny. Trzystopniowy wybór pozwala operatorom dopasować moc wyjściową do warunków terenowych.

P: Jaka gwarancja i wsparcie są wliczone w cenę tego generatora przepięć?

12-miesięczna standardowa gwarancja na wady produkcyjne z dożywotnim wsparciem technicznym. Certyfikat CE i ISO 9001:2015. Każda jednostka zawiera generator przepięć, kabel wyjściowy wysokiego napięcia, kabel uziemiający, pręt rozładowujący, instrukcję obsługi i rozwiązanie transportowe ochronne. Instalacja na miejscu, uruchomienie i szkolenie operatorów w zakresie bezpieczeństwa są dostępne na życzenie. Części zamienne, w tym szczeliny rozładowujące, kondensatory i diody wysokiego napięcia, są dostępne w magazynie do szybkiej wymiany.
