Opis produktu:

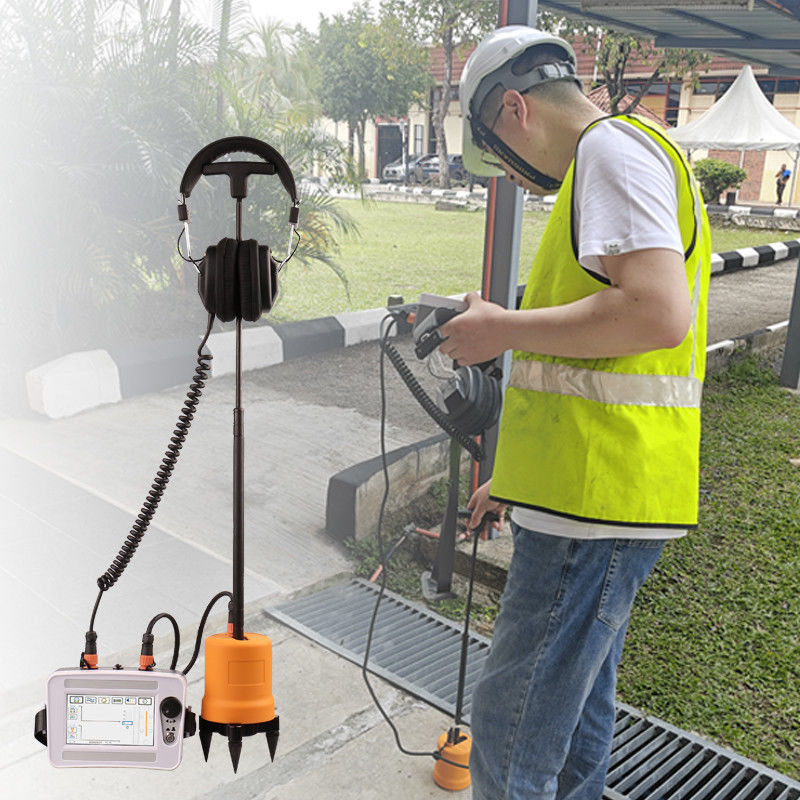

Lokalizator uszkodzeń kabli XHDD503C wykorzystuje zasadę synchronizacji akustyczno-magnetycznej odbioru wibracji i indukcji elektromagnetycznej do określenia konkretnej lokalizacji punktu uszkodzenia kabla. Z pomocą generatora impulsów wysokiego napięcia, punkt uszkodzenia jest błyskawicznie rozładowywany. Zjawiska fizyczne, takie jak fale wibracyjne, fale dźwiękowe i fale elektromagnetyczne generowane przez wyładowanie łukowe w punkcie uszkodzenia, są zbierane przez dedykowaną sondę instrumentu pozycjonującego. Po inteligentnym przetworzeniu przez hosta, wyświetlana jest odległość do uszkodzenia i emitowany dźwięk uszkodzenia. Ostatecznie, precyzyjna lokalizacja punktu uszkodzenia jest oceniana na podstawie słuchu i wzroku testera. Oznacza to, że zadanie precyzyjnego pozycjonowania punktu uszkodzenia kabla „bezpośrednio nad kablem, w zakresie przybliżonych pomiarów” jest zakończone.
Lokalizator uszkodzeń kabli XHDD503C nadaje się do uszkodzeń o niskiej rezystancji, zwarć, obwodów otwartych i przerwanych przewodów w różnych kablach zasilających, kablach koncentrycznych oraz kablach i przewodach niskiego napięcia o różnych poziomach napięcia, różnych przekrojach i różnych mediach, a także do wycieków i uszkodzeń o wysokiej rezystancji.
Cechy:

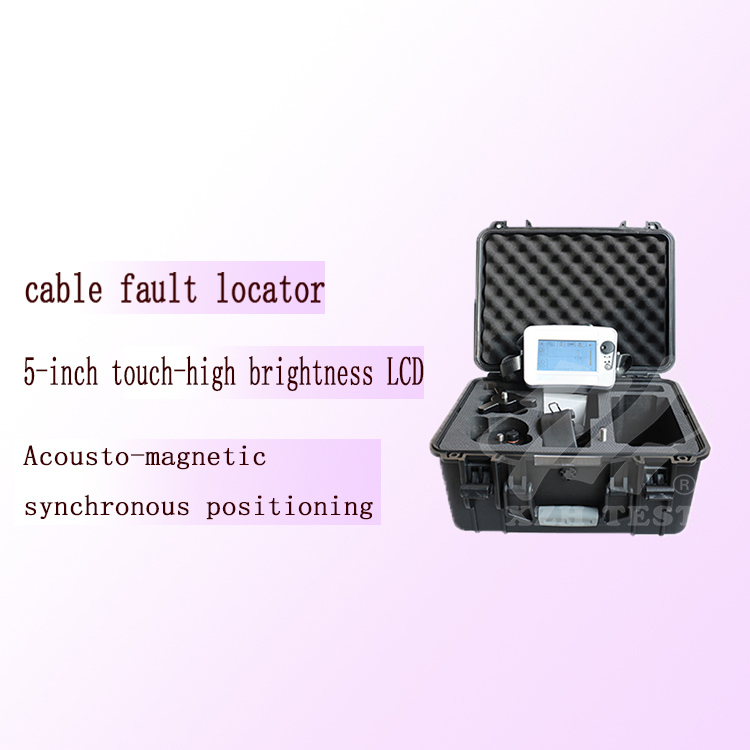

1. 5-calowy dotykowy wyświetlacz LCD o wysokiej jasności, zapewniający widoczność w świetle słonecznym.
2. Zastosowanie technologii pozycjonowania akustycznego i magnetycznego w celu automatycznego obliczania różnicy czasu akustycznego i magnetycznego.
3. Wartość wzmocnienia i wartość wyzwalania sygnału akustycznego i sygnału magnetycznego są regulowane ręcznie, aby dostosować się do różnych środowiskowych punktów stałych.
4. Z technologią redukcji szumów tła, możesz wybrać różne metody filtrowania.
5. Z funkcjami redukcji szumów tła BNR i wyciszania szumów.
6. Ze wskazaniem odchylenia ścieżki.
7. Wyposażony w wielowarstwowy czujnik sygnału izolacji fizycznej, stopień wodoodporności IP65.
8. Wbudowany akumulator litowy o dużej pojemności, bardzo długi czas czuwania, wyposażony w szybką ładowarkę.
9. Mały i lekki, łatwy w obsłudze, prosty interfejs człowiek-maszyna.
Wprowadzenie interfejsu:
Interfejs operacyjny zawiera obszar wyświetlania przebiegu i obszar regulacji parametrów. Poniżej przedstawiono funkcje każdej części po kolei, zgodnie z powyższym rysunkiem.
1/2: Ustawienie wyzwalania pola magnetycznego/ustawienie wzmocnienia pola magnetycznego
3/4: Ustawienie wyzwalania dźwięku/ustawienie wzmocnienia dźwięku
5: Wskazanie sondy
6: Ustawienie trybu filtra
7: Ustawienie wyciszenia
8: Ustawienie BNR
9: Ustawienie głośności
10: Wyświetlanie zasilania
11: Wskazanie ścieżki
13: Sygnał elektromagnetyczny
14: Siła pola magnetycznego
Parametry techniczne:
Kanał dźwiękowy - Szerokość pasma
l Przepust wszystkiego: 100Hz~1600Hz.
l Filtr dolnoprzepustowy: 100Hz~300Hz.
l Filtr górnoprzepustowy: 160Hz~1600Hz.
l Filtr pasmowy: 200Hz~600Hz.
Kanał regulacja:8 poziomów dźwięku, magnetyzmu i napięcia.
Wyjście dźwięku:Wzmocnienie: 16 poziomów (0-112dB), Impedancja: 350Ω
Zakres detekcji:0.00-99.99ms, 75mV-75V
Dokładność detekcji:Pozycjonowanie: ≤0.1m; Ścieżka: ≤0.5m
Zasilanie robocze:4*18650 standardowy akumulator litowy.
Czas czuwania:ponad 8 godzin
Temperatura otoczenia:-25-65℃; Wilgotność względna: ≤90%
Wymiary:428L×350W×230H
Waga całkowita:7kg
Zastosowania:
Przy minimalnej ilości zamówienia wynoszącej 1 sztukę i warunkach płatności T/T, klienci mogą łatwo nabyć ten produkt, aby zwiększyć swoje możliwości wykrywania uszkodzeń kabli. XZH TEST zapewnia zdolność dostaw na poziomie 500 jednostek miesięcznie, z szybkim czasem dostawy wynoszącym 15 dni roboczych. Produkt jest bezpiecznie zapakowany w drewniane opakowanie w celu bezpiecznego transportu.
W cenie EXW 1750, Lokalizator Uszkodzeń Kabli XHDD503C wykorzystuje innowacyjną metodę detekcji synchronizacji akustyczno-magnetycznej, co czyni go wszechstronnym narzędziem do testowania odległości do uszkodzenia kabla. Należy do kategorii produktów Lokalizatorów Uszkodzeń Kabli, oferując niezrównaną precyzję w lokalizowaniu uszkodzeń kabli.
Urządzenie może pochwalić się czasem użytkowania ponad 8 godzin na jednym ładowaniu, co pozwala użytkownikom na wykonywanie ciągłych testów bez przerw. Dodatkowo, wzmocnienie sygnału i natężenie pola magnetycznego są regulowane w zakresie od 0 do 7, zapewniając użytkownikom konfigurowalne ustawienia dla efektywnego wykrywania uszkodzeń.
Ważący 6,7 kg, ten Instrument do Wykrywania Uszkodzeń Kabli firmy XZH TEST jest lekki i przenośny, co czyni go idealnym do pracy w terenie i scenariuszy testowania na miejscu. Niezależnie od tego, czy w telekomunikacji, dystrybucji energii czy zastosowaniach przemysłowych, XHDD503C oferuje niezawodne działanie i dokładne wyniki w identyfikacji uszkodzeń kabli.

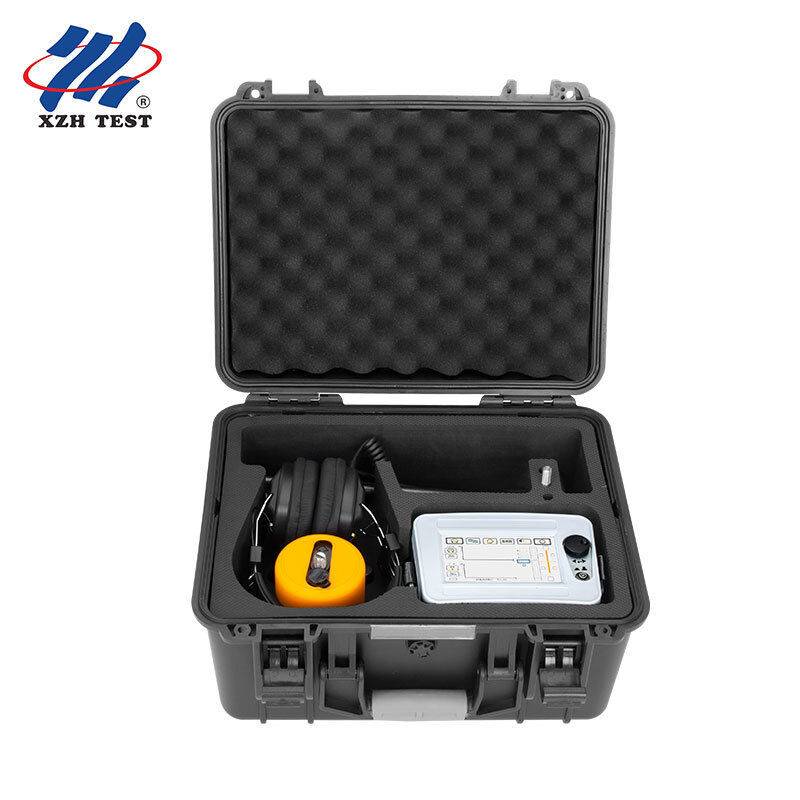

Lista pakowania
