| Funkcja |
Pomiar oporu ziemi 2/3/4-polarnego, rezystywności gleby, napięcia ziemi, napięcia przemiennego |
| Zasilanie |
Akumulator DC 9V ((Zi-Mn dry battery R14S 1.5V 6 PCS, ciągły stan gotowości przez 300 godzin) |
Zakres pomiaru
|
Oporność na ziemię: 0,00Ω-30,00kΩ |
| Odporność gleby: 0,00Ωm-9000kΩm |
| napięcie na ziemię: 0V~600V |
| Tryb pomiaru |
Dokładne pomiary 4-polarne, pomiary 3-polarne, proste pomiary 2-polarne |
| Metoda pomiaru |
Odporność na uziemienie: prąd nominalny według metody zmiennopola, prąd pomiarowy 20mA Max
Odporność gleby: pomiar 4-polarny (metoda Wennera)
napięcie ziemne: średnia korektacja (pomiędzy P a S)-ES) |
| Częstotliwość badań |
128Hz/111Hz/105Hz/94Hz ((AFC) |
| Prąd badawczy w przypadku zwarcia |
AC 20mA maksymalnie |
| Prąd badawczy w otwartym obwodzie |
Maksymalny napięcie prądu przemiennego 40 V |
| Test fali napięcia |
Fala sinus |
| Zakres odległości elektrody |
Można ustawić 1m-100m |
| Zmiana |
Opór uziemienia: 0,00Ω-30,00kΩ, automatyczne przesunięcie |
| Odporność gleby: 0,00Ωm-9000kΩm, automatyczna zmiana |
| Podświetlenie |
Oświetlenie błękitne, odpowiednie do ciemnych miejsc |
| Tryb wyświetlania |
4-cyfrowym super dużym wyświetlaczem LCD, niebieskie oświetlenie ekranu |
| Wskaźnik pomiarowy |
W trakcie pomiaru wskaźnik lampy LED, wyświetlacz odliczania LCD, wskaźnik paska postępu |
| Wymiar ramki LCD |
128 mm × 75 mm |
| Wymiar okna LCD |
124 mm × 67 mm |
| Wymiar |
L × W × H: 215 mm × 190 mm × 95 mm |

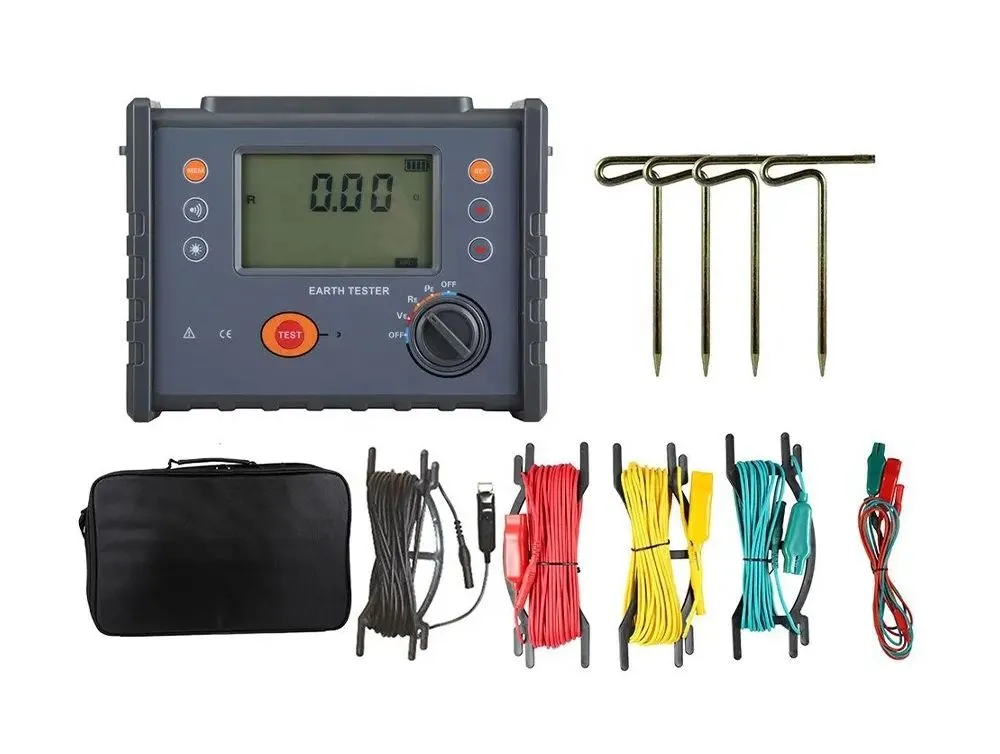

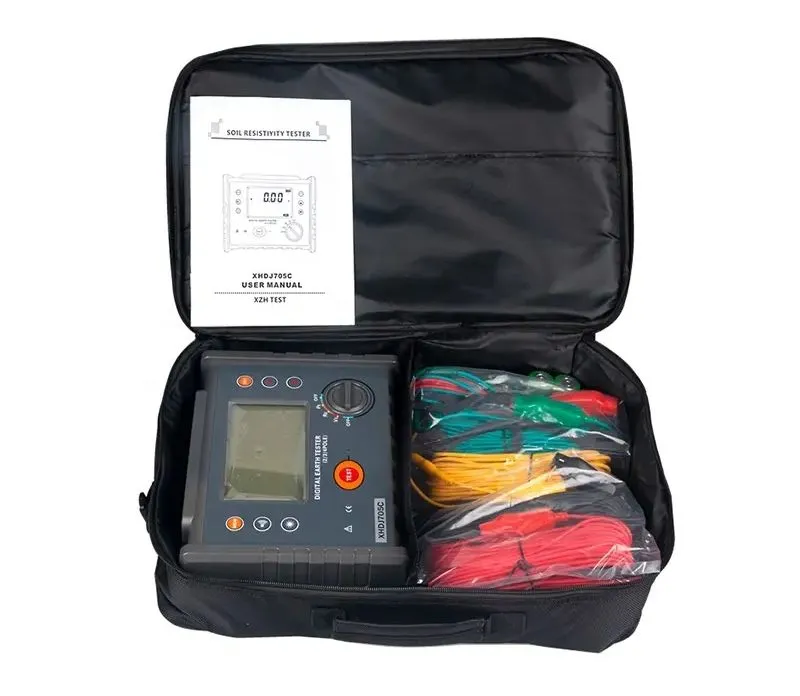

| Standardowy przewód testowy |
4 przewody: po 20m czerwone, po 20m czarne, po 10m żółte i po 10m zielone |
| Proste przewody testowe |
2 przewody: jeden czerwony 1,6 m i jeden czarny 1,6 m |
| Wsparcie do uziemiania |
4 przewody: Φ10 mm × 150 mm |
| Prędkość pomiaru |
napięcie do ziemi: około 3 razy na sekundę |
| |
Odporność ziemi, odporność gleby: około 5 sekund/czas |
| Czas pomiaru |
Ponad 5000 razy (badanie zwarcia, czas interwałowy powinien wynosić co najmniej 30 sekund) |
| Napięcie obwodów |
poniżej 600 V prądu przemiennego |
| Interfejs USB |
Za pomocą interfejsu USB, obsługa oprogramowania nadzoru, dane przechowywane mogą być przesyłane do komputera, zapisywane lub drukowane. |
| Przewód komunikacyjny USB |
Jeden kawałek przewodu komunikacyjnego USB, długość 1,5 m |
| Przechowywanie danych |
300 zestawów.MEM"Ikon zapasowy wskaźnik, wyświetlacz"W pełni" ikona wskazująca, że magazyn jest pełny |
| Przechowywanie danych |
Funkcja przechowywania danych: "Wstrzymać" wyświetlacz ikony |
| Odczytywanie danych |
Funkcja odczytu danych: "Czytaj" wyświetlacz ikony |
| Wyświetlacz przepływu |
Przekroczenie funkcji przepływu zakresu pomiarowego: "OL" wyświetlacz ikony |
| Badanie interferencji |
Automatycznie rozpoznać sygnał zakłóceń.Dźwięk" wyświetla ikonkę, gdy napięcie zakłócenia przekracza 5V |
| Badanie uzasadnienia pomocniczego |
Może mierzyć oporność ziemi pomocniczej, 0,00KΩ-30kΩ(100R+rC< 50kΩ, 100R+rP< 50kΩ) |
| Funkcja alarmowa |
W przypadku gdy wartość pomiaru przekracza wartość ustawienia alarmu, występuje dźwięk alarmowy "Toot-toot-toot" |
| Napięcie akumulatora |
Gdy napięcie akumulatora spadnie do około 7,5 V, wyświetli się ikona niskiego napięcia akumulatora, przypominająca o wymianie akumulatora. |
Zużycie energii
|
W stanie gotowości: około 20 mA (wyłączone światło tylne) |
| Pojazd i z podświetleniem: około 45mA (25mA bez podświetlenia) |
| Pomiar: około 100mA (wyłączone światło tylne) |
Waga
|
Całkowita masa: 4,5 kg (włącznie z opakowaniem) |
| Badanie: 950 g (włączając baterię) |
| Przewody tesingowe: 1560 g |
| Wsparcie do uziemiania: 935 g (4 sztuk) |
| Temperatura pracy i wilgotność |
-10oC-40oC, poniżej 80% pH |
| Temperatura przechowywania i wilgotność |
-20oC-60oC, poniżej 70% pH |
| Ochrona przed przeciążeniem |
Pomiar oporu uziemienia: pomiędzy każdym z interfejsówC (((H) -E,P(S) -ES, Prąd AC 280V/3 sekundy |
| Odporność na izolację |
Powyżej 20MΩ (między obwodem a obudową jest to 500V) |
| Wytrzymałość na napięcie |
AC 3700V/rms (Pomiędzy obwodem i obudową) |
| Właściwości elektromagnetyczne |
IEC 61326 (EMC) |
| Rodzaj zabezpieczenia |
IEC61010-1 (CAT III 300V,CAT IV 150V,Zanieczyszczenie 2), IEC61010-031, IEC61557-1 (opór ziemi), IEC61557-5 (opór gleby), JJG 366-2004 |
