🎯 Zaprojektowany dla zespołów budowlanych zajmujących się kablami, wymagających inteligentnej, głosowej weryfikacji bezpieczeństwa
🔊 Brygady budowlane w terenieKomunikaty głosowe + ekran LCD prowadzą przez każdy krok, eliminując błędy proceduralne pod presją
📋 Zespoły ds. migracji i napraw kabliPodwójny wystrzeliwacz pod kątem 60° tworzy dwa punkty zwarciowe dla bezbłędnej weryfikacji
🛡️ Organizacje stawiające bezpieczeństwo na pierwszym miejscuTryby czasowy + zdalnego sterowania zapewniają całkowitą izolację operatora podczas przebijania
Przegląd produktu

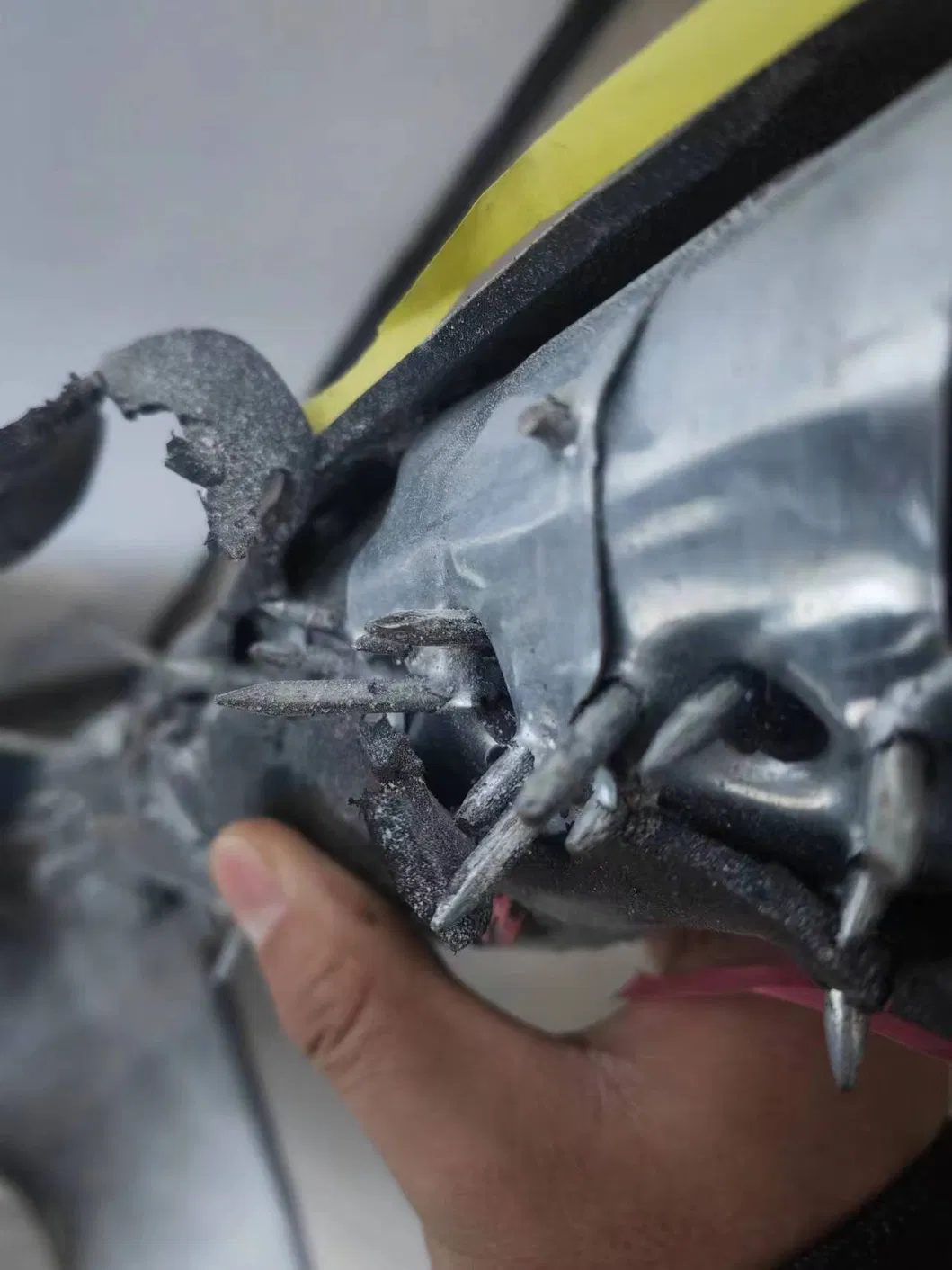

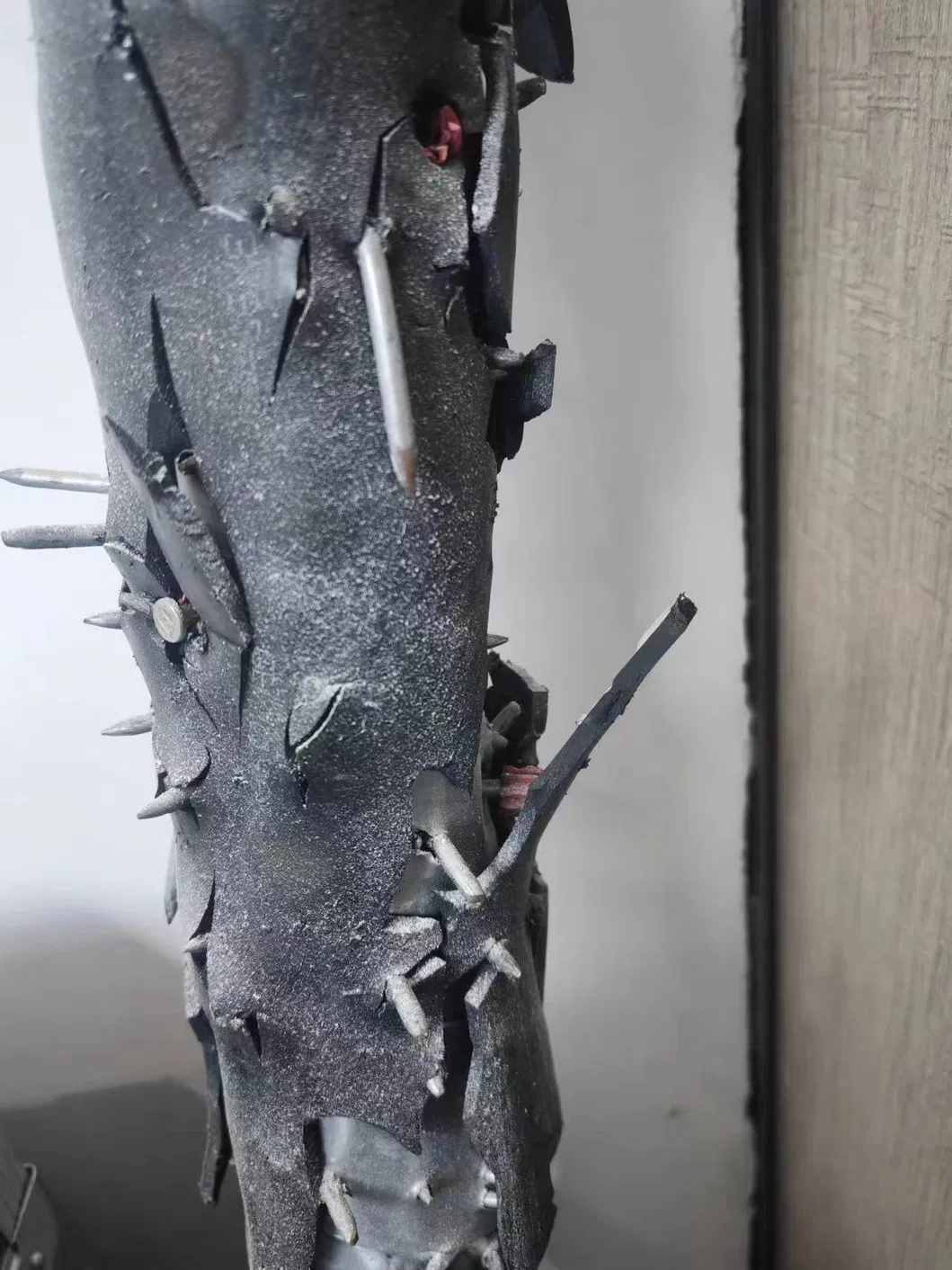

Każdego roku w systemach energetycznych dochodzi do wypadków z udziałem ludzi z powodu ręcznego piłowania niewłaściwych kabli pod napięciem. Inteligentny przebijak kablowy XHZS506YS całkowicie eliminuje to ryzyko. Używając zdalnie sterowanego systemu podwójnego wystrzeliwacza, wykonuje destrukcyjną weryfikację poprzez przebicie docelowego kabla — jeśli kabel jest pod napięciem, eksploduje (potwierdzając niebezpieczeństwo), a jeśli jest martwy, nie ma reakcji (potwierdzając, że można go bezpiecznie przeciąć). Jest to jedyna absolutna metoda weryfikacji stanu kabla przed cięciem.Podczas prac budowlanych, migracyjnych i naprawczych kabli energetycznych operatorzy muszą najpierw zidentyfikować docelowy kabel spośród wielu. Chociaż dokumentacja projektowa i identyfikatory elektroniczne pomagają określić, nad którym kablem pracować, ostateczne absolutne potwierdzenie wymaga fizycznej weryfikacji poprzez kontrolowane zwarcie — a XHZS506YS zapewnia to dzięki inteligentnemu sterowaniu głosowemu, dwóm trybom pracy i całkowitej izolacji operatora.🔍 XHZS506YS vs XHZS506S — Inteligentny vs Podstawowy:

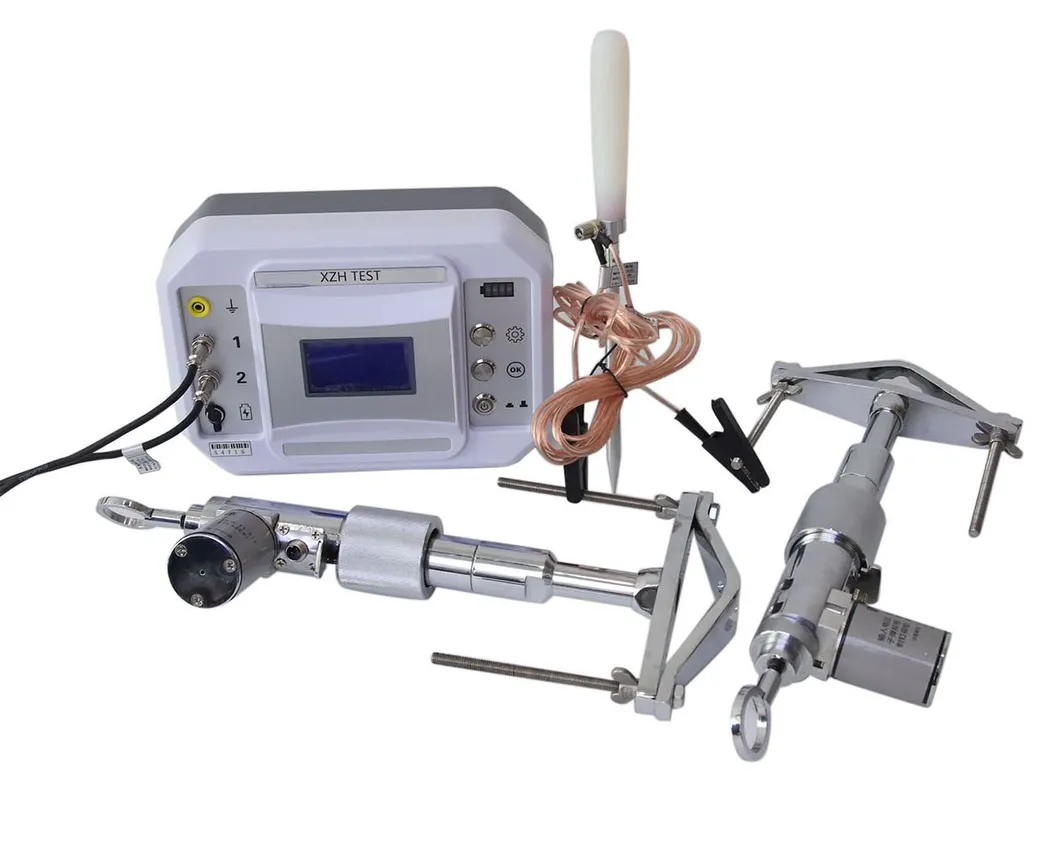

XHZS506YS posiada
wyświetlacz LCD pokazujący zawartość operacji i proces sterowania, komunikaty głosowe do prowadzenia krok po kroku, przyciski Potwierdź (OK) i Wybierz do wyboru trybu oraz tryb czasowy do automatycznego 10-sekundowego opóźnienia przebicia. XHZS506S oferuje to samo podstawowe bezpieczeństwo podwójnego wystrzeliwacza z prostą obsługą za pomocą lampek kontrolnych. Wybierz XHZS506YS, gdy Twój zespół skorzysta z prowadzenia głosowego i wizualnego potwierdzenia procesu.⚠️ Ważne ostrzeżenia dotyczące bezpieczeństwa — przeczytaj przed rozpoczęciem pracy1. Surowo zabrania się testowania bez zamontowanego gwoździa i pustych nabojów — ryzyko złamania iglicy i obrażeń.
2. Surowo zabrania się testowania bez nabojów — ryzyko złamania iglicy.
3. Surowo zabrania się używania amunicji bojowej i gwoździ bojowych ani przebijania w powietrzu — ryzyko obrażeń.
4. Po przebiciu kabla korpus wystrzeliwacza musi być niezawodnie uziemiony.
5. Kąt między podwójnymi wystrzeliwaczami
nie może wynosić 120°
— preferowany jest 60°.6. Ten sprzęt jest przeznaczony wyłącznie do przebijania kabli. Jakiekolwiek inne użycie odbywa się na własne ryzyko.Specyfikacje techniczne
Numer modelu
XHZS506YS
Korpusy wystrzeliwaczy
2 korpusy przebijające (podwójny wystrzeliwacz)
Interfejs sterowania
Wyświetlacz LCD + komunikaty głosowe + przyciski Potwierdź/Wybierz
Tryby pracy
Ręczne sterowanie zdalne + automatyczny tryb czasowy
Sterowanie zdalne
>10m, możliwość przenikania przez ściany
Podwójny przycisk (A/B) odpowiadający Wyjściu 1/2
5 metrów
Średnica mocowania
φ30-150mm
Kąt wystrzeliwacza
Nie może wynosić 120°, preferowany 60°
Moc robocza
Ładowanie AC 220V/50Hz; bateria >10 godzin
Kontroler
270×230×120mm, 2,5kg
Zarządza akcją przebijania kabla za pomocą sterowania LCD + komunikatami głosowymi
470×380×210mm, 15,5kg (podwójny wystrzeliwacz)
Komponent
| Funkcja |
1 |
Uziemienie |
| Specyfikacje gwoździ |
2 |
Wyjście 1 |
| Przewód uziemiający / Wiertło |
3 |
Wyjście 2 |
| Połączenie z korpusem wystrzeliwacza 2 |
4 |
Port ładowania |
| Port ładowania DC12V |
5 |
Wyłącznik zasilania |
| Włączanie/wyłączanie zasilania roboczego |
6 |
Potwierdź (OK) |
| Klawisz potwierdzenia funkcji operacyjnej |
10-sekundowym opóźnieniu |
Wybierz |
| Wybierz tryb pracy (Zdalny / Czasowy) |
Potwierdź (OK) |
Wskaźnik zasilania |
| Wyświetlanie poziomu baterii w czasie rzeczywistym |
9 |
Ekran LCD |
| Wyświetla zawartość operacji i proces sterowania |

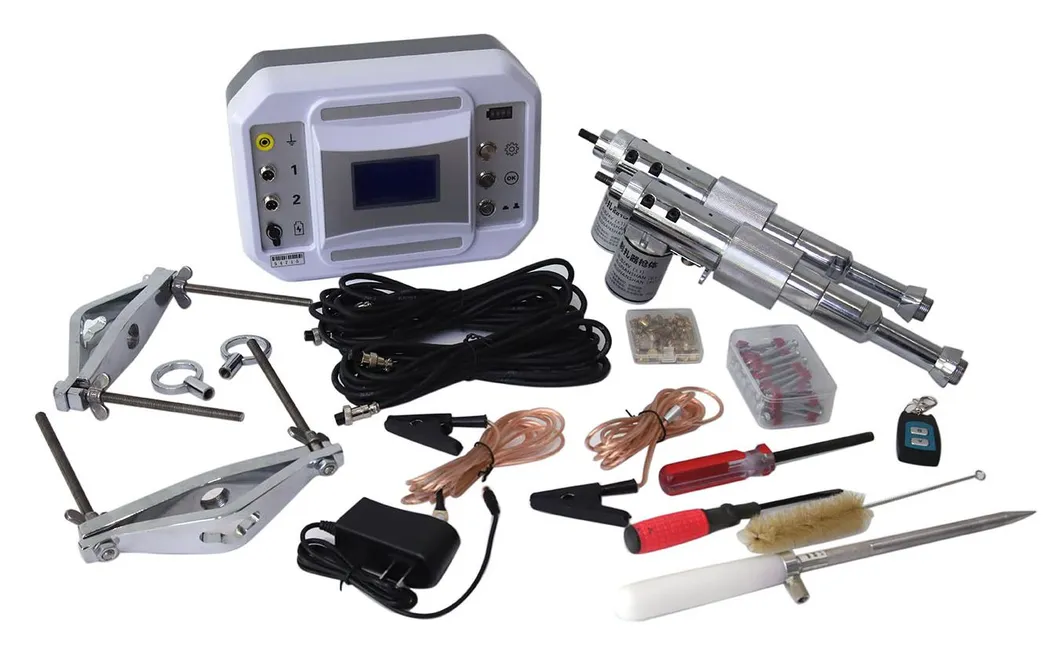

Komponenty i lista pakowania |
Pozycja |
Ilość
| Opis |
Kontroler |
1 |
| Zarządza akcją przebijania kabla za pomocą sterowania LCD + komunikatami głosowymi |
Specyfikacje gwoździ |
2 |
| Urządzenie typu tłokowego o niskiej prędkości do przebijania kabli |
Przewód uziemiający / Wiertło |
1 |
| Podwójny przycisk (A/B) odpowiadający Wyjściu 1/2 |
Specyfikacje gwoździ |
2 |
| Połączenie między kontrolerem a korpusami wystrzeliwaczy |
Przewód uziemiający / Wiertło |
1/1 |
| Uziemienie w terenie z wiertłem dla niezawodnego połączenia z ziemią |
Naboje i gwoździe |
1 zestaw |
| S1 Czerwony (poziom 5) 50 nabojów + PS52C8 50 gwoździ (standard) |
Ładowarka |
1 zestaw |
| Śrubokręt, nasadka, szczotka do probówek do konserwacji wystrzeliwacza |
Ładowarka |
1 |
| Kabel ładowania AC 220V/50Hz do skrzynki sterowniczej |
Specyfikacje gwoździ |
Średnica kabla |
30mm
| 40mm |
50mm |
60mm |
70mm |
80mm |
90mm |
100mm |
Specyfikacja gwoździ |
PS27C8 |
| PS37C8 |
PS47C8 |
PS52C8 |
Skonsultuj arkusz specyfikacji |
Wybór mocy naboju |
Kolor |
Czarny
| Niebieski |
Żółty |
Czerwony |
Zalecane użycie |
Poziom mocy |
Najmniejszy |
| Mały |
Średni |
Duży (Poziom 5) |
≤35kV: Żółty / >35kV: Czerwony |
Standardowa konfiguracja: S1 Czerwony (poziom mocy 5) 50 nabojów + PS52C8 50 gwoździ. |
Przewodnik po obsłudze |
Obsługa kontrolera — dwa tryby:
Ręczne sterowanie zdalne:
Po zainstalowaniu obu korpusów wystrzeliwaczy, podłączeniu uziemienia i włączeniu kontrolera, naciśnij przycisk
Wybierz aby wybrać tryb "Sterowanie zdalne", a następnie naciśnij Potwierdź (OK). Naciśnij przyciski pilota zdalnego sterowania 10-sekundowym opóźnieniu i B zgodnie z komunikatami głosowymi, aby wystrzelić odpowiednio wystrzeliwacz 1 i 2.Automatyczny tryb czasowy:Po instalacji naciśnij
Wybierz aby wybrać tryb "Czasowy", a następnie naciśnij Potwierdź (OK). Kontroler automatycznie wystrzeli wystrzeliwacz 1 i 2 po 10-sekundowym opóźnieniu, pozwalając operatorowi na oddalenie się na bezpieczną odległość.Ważne: Podczas przebijania trzymaj personel i kontroler jak najdalej od korpusów wystrzeliwaczy. Ostrożnie obchodź się z pilotem zdalnego sterowania — po podłączeniu przewodu sterującego i włączeniu przełącznika, pilot może w każdej chwili wywołać przebicie.Kluczowe cechy
Wyświetlacz LCD z synchronizacją komunikatów głosowych zapewnia prowadzenie operacji krok po kroku
Konstrukcja z podwójnym wystrzeliwaczem tworzy dwa punkty zwarciowe — co najmniej jeden niezawodnie przebija kabel
- Podwójny tryb pracy: ręczne sterowanie zdalne + automatyczny czasowy (10-sekundowe opóźnienie dla bezpiecznej ewakuacji)
- Bezprzewodowe sterowanie zdalne (>10m, przenikanie przez ściany) + 5m zapasowe połączenie przewodowe dla maksymalnej izolacji operatora
- Kąt wystrzeliwania gwoździ wynoszący 60° (zamiast 120°) zapewnia optymalne przebicie kabli trójfazowych ułożonych w układzie trójkątnym.
- Wbudowana bateria litowa zapewnia ponad 10 godzin ciągłej pracy z ładowaniem AC 220V/50Hz

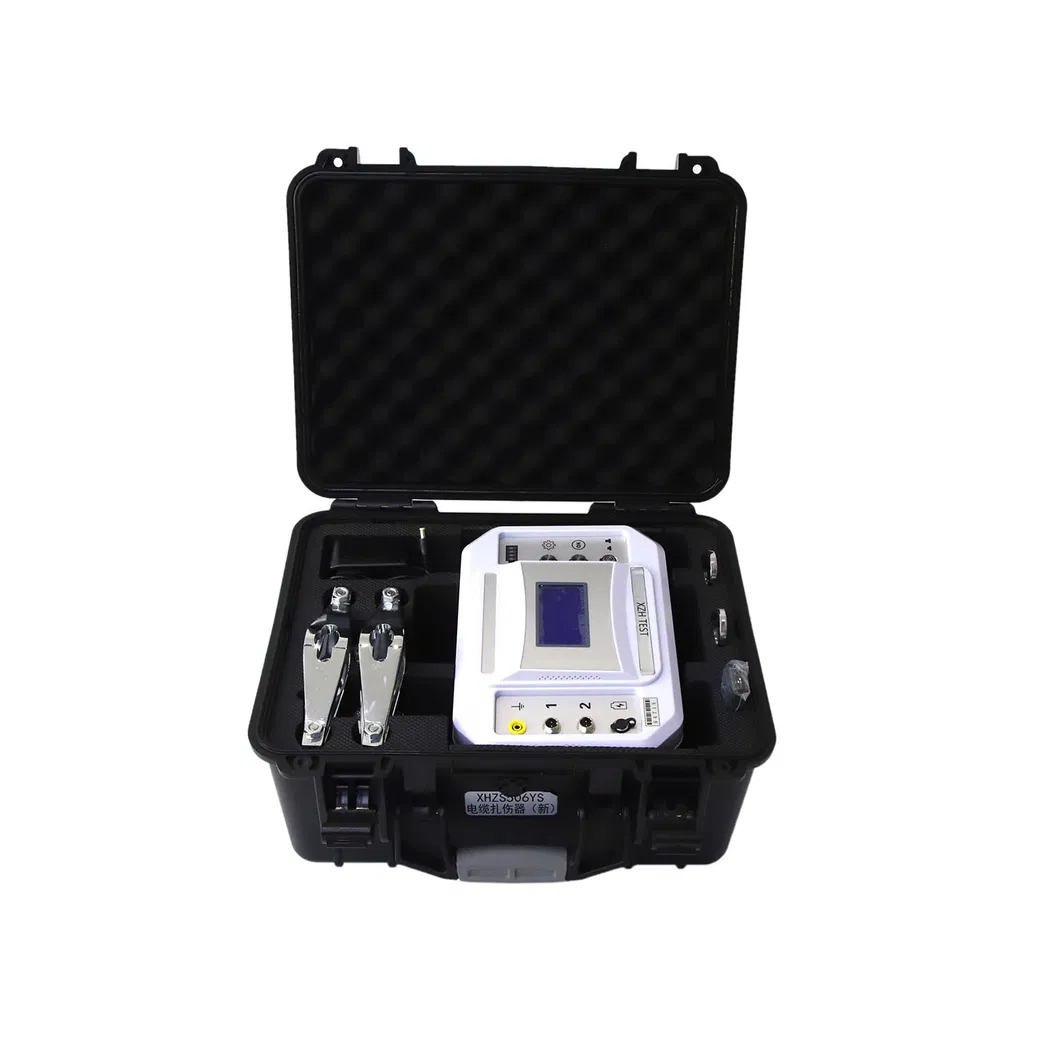

- Kompaktowy zestaw o wadze 15,5 kg w zintegrowanej walizce do transportu w terenie
- Zabezpieczenie nadprądowe i zwarciowe chroni elektronikę kontrolera i wystrzeliwacza
- Często zadawane pytania
- Pytanie 1: Dlaczego podwójne wystrzeliwacze muszą być pod kątem 60° i nigdy 120°?
Kable trójfazowe są zazwyczaj ułożone w trójkątną konfigurację "trójkąta". Pod kątem 60° dwa wystrzeliwacze zbliżają się pod uzupełniającymi się kątami, co maksymalizuje szansę przebicia różnych faz, zapewniając, że co najmniej jeden gwóźdź stworzy prawdziwe zwarcie. Jeśli zostaną umieszczone pod kątem 120°, jeden wystrzeliwacz może znaleźć się w szczelinie między fazami i całkowicie ominąć przewodnik. Układ 60° jest zaprojektowany specjalnie dla geometrii kabli trójfazowych — zawsze ustawiaj wystrzeliwacze pod kątem około 60° dla niezawodnych wyników.
Pytanie 2: Jak współpracuje ze sobą system komunikatów głosowych i ekranu LCD?
Ekran LCD kontrolera wyświetla aktualny tryb pracy, stan Wyjścia 1 i Wyjścia 2 oraz poziom baterii w czasie rzeczywistym. Jednocześnie system komunikatów głosowych wypowiada instrukcje na każdym etapie — prowadząc operatora przez wybór trybu, potwierdzanie ustawień i informując, kiedy nacisnąć przyciski pilota A i B. To podwójne sprzężenie zwrotne (wizualne + dźwiękowe) znacznie zmniejsza błędy proceduralne, zwłaszcza w hałaśliwych środowiskach budowlanych lub gdy operatorzy noszą ciężki sprzęt ochrony osobistej, który ogranicza świadomość pola widzenia.
Pytanie 3: Jakie środki ostrożności należy podjąć przed rozpoczęciem pracy?
Sześć krytycznych zasad bezpieczeństwa: (1) Nigdy nie testuj bez zamontowanych gwoździ i nabojów — iglica może się złamać; (2) Nigdy nie używaj amunicji bojowej ani nie przebijaj w otwartym powietrzu; (3) Zawsze niezawodnie uziemij korpus wystrzeliwacza; (4) Ustaw wystrzeliwacze pod kątem 60°, nigdy 120°; (5) Trzymaj cały personel w bezpiecznej odległości — używaj sterowania zdalnego lub trybu czasowego; (6) Ten sprzęt jest przeznaczony wyłącznie do przebijania kabli — jakiekolwiek inne użycie jest zabronione. Po każdym użyciu wyczyść korpus wystrzeliwacza. Co 5 strzałów użyj dołączonych narzędzi do czyszczenia w celu dokładnej konserwacji.
Pytanie 4: Jak rozwiązać problem, gdy wystrzeliwacz nie strzela?
Trzy typowe problemy: (1) Jeśli zamek jest podniesiony, ale nie może się zablokować — iglica mechaniczna lub sprężyna mogą być utlenione. Wyjmij lufę, nasmaruj sprężynę i iglicę elektromagnesu olejem i kilkakrotnie przeładuj zamek (bez nabojów), aby wygładzić działanie. (2) Jeśli pilot zdalnego sterowania strzela, ale wystrzeliwacz nie działa — sprawdź połączenia przewodu sterującego, zmierz napięcie impulsowe DC24V na wyjściu kontrolera lub przetestuj rezystancję elektromagnesu korpusu wystrzeliwacza. (3) Jeśli wystrzeliwacz strzela, ale nabój nie detonuje — wymień nabój, ponieważ wilgoć mogła zdegradować proch. W przypadku nierozwiązanych problemów skontaktuj się z serwisem XZH TEST.
Pytanie 5: Jaka jest gwarancja po sprzedaży i informacje o dostawie?
XHZS506YS objęty jest roczną bezpłatną gwarancją na problemy z jakością produktu od daty zakupu, z dożywotnią naprawą i wsparciem technicznym. Standardowy czas dostawy wynosi 3-5 dni roboczych na jednostkę, pakowane w solidne drewniane skrzynie do wysyłki międzynarodowej. Minimalna ilość zamówienia to 1 sztuka, z miesięczną zdolnością produkcyjną 500 sztuk. Warunki płatności to T/T. W przypadku jakichkolwiek nieprawidłowych warunków instrumentu lub usterek, skontaktuj się natychmiast z XZH TEST w celu najszybszego zorganizowania serwisu.
O XZH TEST
XZH TEST jest profesjonalnym producentem specjalizującym się w rozwiązaniach do testowania, identyfikacji, wykrywania usterek i weryfikacji bezpieczeństwa kabli dla przedsiębiorstw energetycznych, zespołów budowlanych i klientów przemysłowych na całym świecie. Dzięki kompleksowej linii produktów, w tym inteligentnym przebijakom kablowym, identyfikatorom, lokalizatorom tras i systemom diagnostycznym, XZH TEST dostarcza niezawodne, innowacyjne rozwiązania w zakresie bezpieczeństwa dla najbardziej wymagających zastosowań profesjonalnych.
Skontaktuj się z nami już dziś, aby uzyskać niestandardowe rozwiązanie w zakresie bezpieczeństwa kabli dostosowane do Twoich wymagań.
