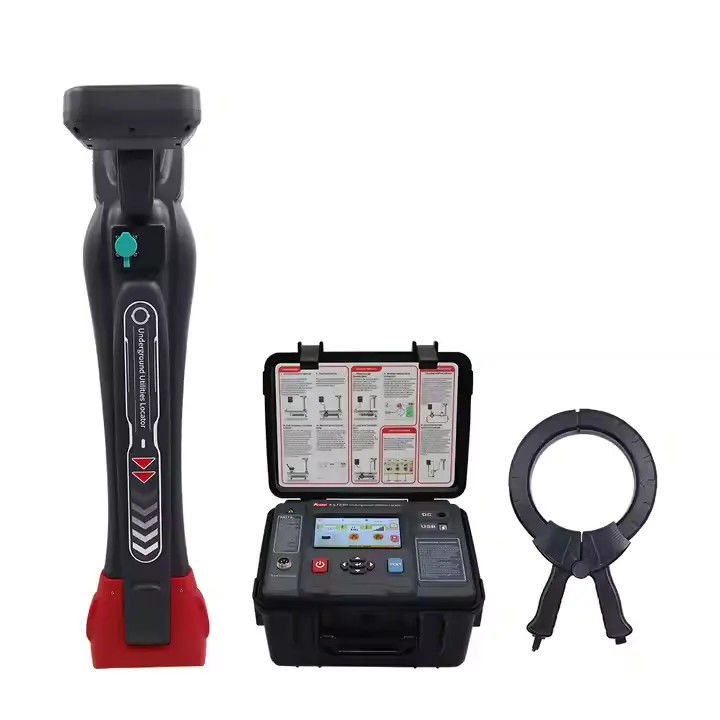

XHGX507C Inteligentny Detektor Powszechny Rurociągów podziemnych

Name: XHGX507C Inteligentny Detektor Powszechny Rurociągów podziemnych
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGX507C
Price: 2100 USD
Availability: InStock

Szczegóły produktu:

Place of Origin:	Shaanxi
Nazwa handlowa:	XZH TEST
Model Number:	XHGX507C

Szczegółowe informacje

Place of Origin:

Shaanxi

Nazwa handlowa:

XZH TEST

Model Number:

XHGX507C

Podkreślić:

High Light

Podkreślić:

Detektor kompleksowy rurociągów podziemnych

Inteligentny kompleksowy detektor podziemnych rurociągów

XHGX507C - kompleksowy detektor podziemnych rurociągów

Trading Information

Minimum Order Quantity:

1unit

Cena:

EXW 2100

Packaging Details:

wooden packaging

Payment Terms:

T/T

Supply Ability:

100 unit per month

Opis produktu

XHGX507C Inteligentny Detektor Powszechny Rurociągów podziemnych 0

XHGX507C Inteligentny Detektor Powszechny Rurociągów podziemnych 1

XHGX507C Inteligentny Detektor Powszechny Rurociągów podziemnych 2

XHGX507C Inteligentny Detektor Powszechny Rurociągów podziemnych 4

XHGX507C Inteligentny Detektor Powszechny Rurociągów podziemnych 5

XHGX507C Inteligentny Detektor Powszechny Rurociągów podziemnych 6

Parametry techniczne:

Odbiornik:

Funkcja	Warunki transmisji sygnału wielokrotnego częstotliwości
zasilacz	10.8Vakumulator litowy o dużej pojemności
Metoda wyjścia	Metoda bezpośredniego podłączenia, metoda sprzężenia, metoda indukcji
Częstotliwość wyjścia	640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 650,6 kHz, 81,9 kHz, 197 kHz
Tryb wyjścia	Automatyczna identyfikacja, identyfikacja automatyczna według różnych akcesoriów
Moc wyjściowa	15W maksymalnie, 9poziom regulowane
impedancja	Całkowicie automatyczna funkcja dopasowywania i ochrony impedancji w czasie rzeczywistym
Bezpośrednie napięcie wyjściowe	150 Vppmaks.
Ochrona obwodu	Pozostałe maszyny

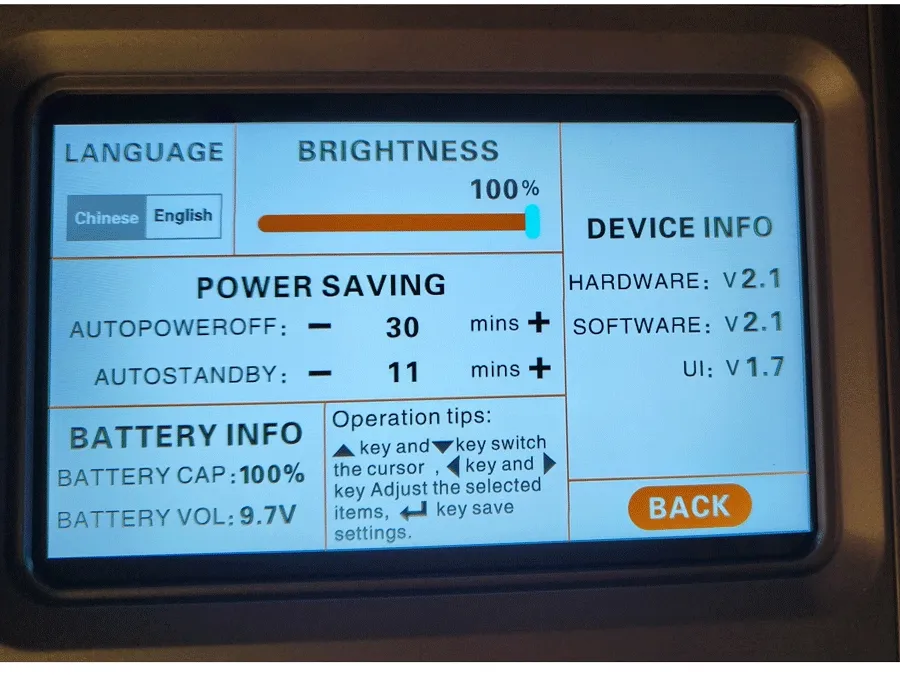

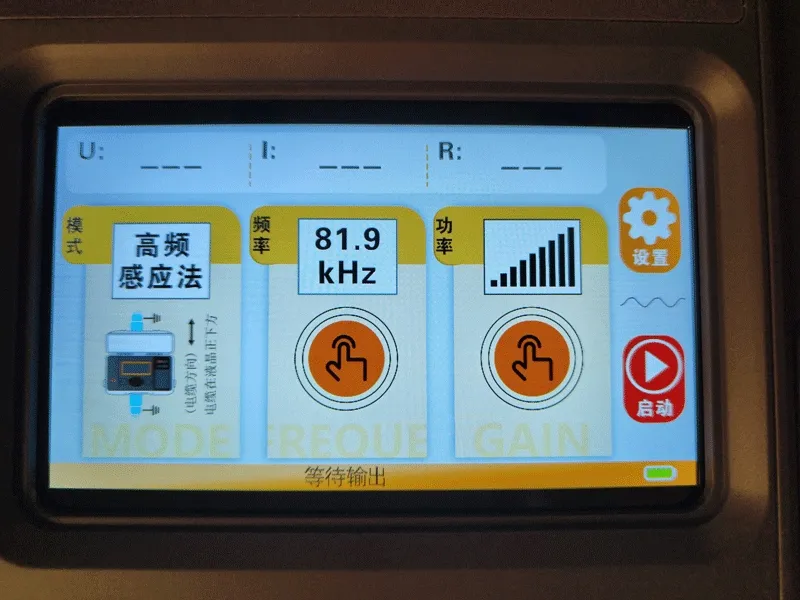

kryształ ciekły	5-CalownikLCDekran kolorowy
dotknij	Tak, pojemnościowy dotyk.
Rozmiar przyrządu	O...320 mm (długość) × 275 mm (szerokość) × 145 mm (wysokość)

Xhgx507c Intelligent Underground Utility Locator

Odbiornik:

Funkcja	wykrywanie rurociągu (śledzenie położenia kabla, wyświetlanie kierunku, pomiar głębokości, pomiar prądu), identyfikacja kabla, wykrywanie usterek ramy A (funkcja opcjonalna)
zasilacz	8.4Vakumulator litowy o dużej pojemności
Metoda wejścia	Wbudowana cewka odbiórcza, elastyczny uchwyt, A- ramy(funkcja opcjonalna)
Częstotliwość odbioru	Aktywne częstotliwości wykrywania: 640 Hz,10,28 kHz,20,56 kHz,30,20 kHz,40,09 kHz,80,19 kHz,10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz częstotliwość mocy częstotliwość wykrywania biernego: 50 Hz, 60 Hz,250 Hz Pasywny zakres częstotliwości wykrywania RF: częstotliwości środkowe są320,7 kHz, 65,6 kHz, 81,9 kHz,197 kHz
Tryb wykrywania rurociągu	Metoda szerokiego szczytu, metoda wąskiego szczytu, metoda doliny
Wyświetlacz wykrywania rurociągu	Klasyczny tryb pozycjonowania, tryb przejazdu drutu, tryb pomiaru zniekształcenia sygnału
Zakres wykrywania rurociągu	Sposób bezpośredniego podłączenia: Ogólnie rzecz biorąc, długość kabla może osiągnąć0 ~ 20Kilometry, które zależą głównie od oporu naziemnego, oporu kabla i kablaGłębokość pogrzebu. Sposób połączenia: Ogólnie rzecz biorąc, długość kabla może osiągnąć0 ~ 10Kilometry, które zależą głównie od oporu naziemnego, oporu kabla i kablaGłębokość pogrzebu. Kable zakopane mniej niżGłębokość 2 m
Głębokość i prąd	Wyświetlenie w czasie rzeczywistym głębokości kabla i wartości prądu
Głębokość pomiaru rurociągu	0-20m
Dokładność głębokości	Dokładność pozycji płaszczyzny Dokładność pozycji: Pozycja osi środkowej celu kabla lub rurociągu:± 5% (głębokość pogrzebu 0-3m) -10% (głębokość pogrzebu3m-20 m)
Prawdziwe lub fałszywe rady	W przypadku pomiaru kabli sąsiednich pomiar kabli sąsiednichW trakcie procesu śledzenia kabli należy obserwować tabelę faz. Wskaźnik dysku i wskaźnik w celu odróżnienia testowanego kabla od sąsiednich kabli
Prawidłowe instrukcje	Ton FM, który zmienia się w zależności od siły sygnału
Wyświetlacz przeciwdziałający zakłóceniom	Zielony: brak zakłóceń Zielony: dobry (wyniki są wiarygodne)) Czerwony: Silne zakłócenia (wyniki nie są wiarygodne))
Zdolność przeciwdziałania zakłóceniom	Niezwykle wąski zakres częstotliwości odbioru i unikalna metoda przetwarzania cyfrowego mogą całkowicie tłumić częstotliwość mocy i zakłócenia harmonijne pobliskich przewodów i rurociągów.
Odległość interferencji	W przypadku zastosowania metody sprzężenia i metody indukcji nadajnik generuje zakłócenia na krótkim dystansie.Odległość zakłóceń zależy od mocy i częstotliwości transmisjiIm większa moc i częstotliwość, tym silniejsza interferencja. Minimalna odległość, w której odbiornik nie jest zakłócony przez nadajnik, często wymaga eksperymentalnego określenia: Wykrycie rurociągu: metoda sprzężeniaNie możemy potwierdzić żadnej zakłócenia.poza5 metrów, metoda indukcji może potwierdzić brak zakłóceń ponad 20 metrówIdentyfikacja kabla: metoda sprzężeniaNie możemy potwierdzić żadnych zakłóceń.2 ~ 5 m

Identyfikacja kabla	Identyfikacjametod: elastyczny wytrzymałość identyfikacja;liczba Kable, które mogą być kalibrowane: od 1 do 20; Wartość kalibracji: bieżący odsetek sygnału odbieranego i sygnału przesyłanego wynosi:pomiędzy 75% a 135% wartości kalibracyjnej, co jest jednym z warunków pomyślnej identyfikacji; kierunkowość: zacisk nadający, przyjmujący i sygnał ładowania muszą być w tym samym kierunku, co jest jednym z warunków pomyślnej identyfikacji.
Zakres wykrywania identyfikacji kabla	Metoda bezpośredniego połączenia: może identyfikować sygnały o odporności pętli0Ω~8kΩ(zazwyczaj może osiągnąć długość kabla0 ~ 20Kilometry, głównie określone przez opór ziemi i opór kabli) Metoda sprzężenia: może identyfikować sygnały o odporności pętli0Ω do 1kΩ(ogólnie może osiągnąć długość kabla0~6 cm (głównie określone przez opór uziemienia i opór kabla)
kryształ ciekły	4.3-Calownik LCDekran kolorowy(ekran o wysokiej jasności),widoczne w świetle słonecznym
dotknij	Tak, pojemnościowy dotyk.
wielkość	O...350 mm (długość) × 155 mm (szerokość) × 700 mm (wysokość)
jakość	O... 2 kg
Interfejs połączenia	USB typu Cport, gniazdo lotnicze
Średnica wewnętrzna cewki	φ200mm (większa średnica może być dostosowana według potrzeb)
Temperatura i wilgotność robocza	-10oC do 40oC;poniżej 80% Rh
Temperatura i wilgotność przechowywania	-10oC do 50oC; ≤95% RH,brak kondensacji
Odporność na ciśnienie	AC2000V/rms (przed przednim i tylnym końcem powłoki)
Odpowiednie dla bezpieczeństwaprzepisy	IEC61010-1 CAT III 600V, IEC61010-031, IEC61326,stopień zanieczyszczenia2
