| Place of Origin: | Shaanxi |
| Nazwa handlowa: | XZH TEST |
| Orzecznictwo: | ISO、CE |
| Model Number: | XHGX507C |
Specjalnie zaprojektowany dla zespołów badawczych przed budową wymagających wiarygodnej weryfikacji użytkowania podziemnego w celu zapewnienia zgodności z projektem i ograniczenia ryzyka.
Opis produktu:

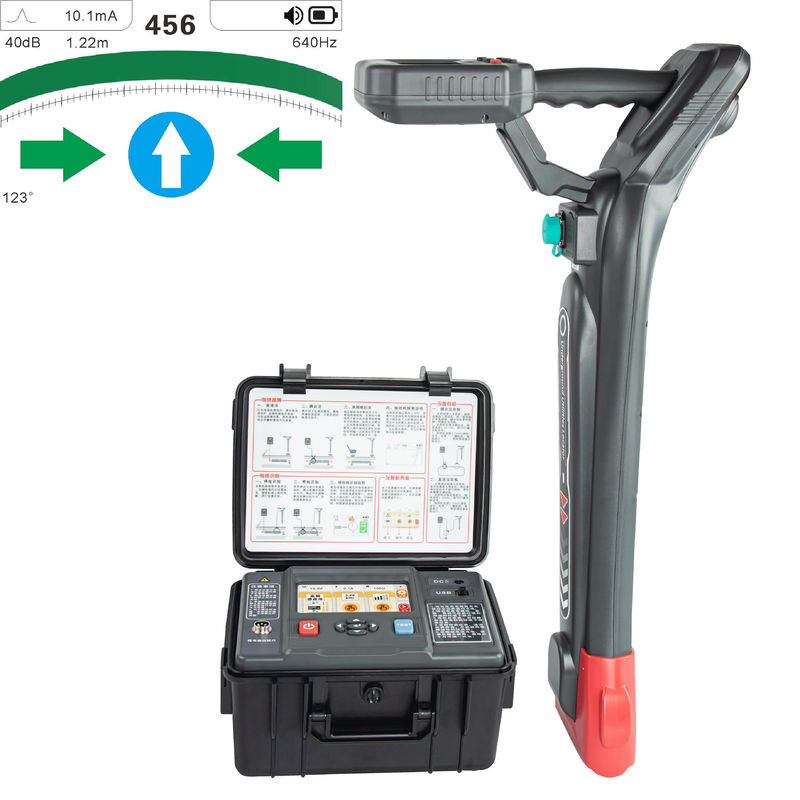

Inteligentny kabelrurociągdetektor,znany również jako tester rurociągu lub tester ścieżki, jest instrumentem wykrywającym ścieżkę o silnej kompleksowej wydajności.
wykrywanie ścieżki rurociągu, identyfikacja kabli, wykrywanie usterek itp. Instrument składa się z nadajnika, zacisku prądu nadającego,odbiornik,o pojemności nieprzekraczającej 10 W,-ramy (nieobowiązkowe).
W sprawieinteligentny detektor rurociągów kablowychmoże być stosowany do wykrywania ścieżek, zliczania rurociągów i pomiaru głębokości rurociągów metalowych i kabli podziemnych w środowisku o mniejszej liczbie rowów.posiada zdolności antynterferencyjne, może dokładnie zlokalizować i mierzyć głębokość i nadaje się do wykrywania i patrolowania różnych podziemnych rurociągów metalowych, zarządzania rurociągami i ich konserwacji,planowanie miejskie i budownictwoJest to jeden z niezbędnych instrumentów dla urządzeń konserwacyjnych rurociągów.zacisk przesyłowy sygnału i łącząca linia badawcza.
Dane techniczne:
Odbiornik:
| Funkcja | Warunki transmisji sygnału wielokrotnego częstotliwości |
| zasilacz | 10.8Vakumulator litowy o dużej pojemności |
| Metoda wyjścia | Metoda bezpośredniego podłączenia, metoda sprzężenia, metoda indukcji |
Częstotliwość wyjścia |
640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 650,6 kHz, 81,9 kHz, 197 kHz |
| Tryb wyjścia | Automatyczna identyfikacja, identyfikacja automatyczna według różnych akcesoriów |
| Moc wyjściowa | 15W maksymalnie, 9poziomy regulowane |
| impedancja | Całkowicie automatyczna funkcja dopasowywania i ochrony impedancji w czasie rzeczywistym |
| Bezpośrednie napięcie wyjściowe | 150 Vppmaks. |
| Ochrona obwodu | Pozostałe maszyny |
| kryształ ciekły | 5-CalownikLCDekran kolorowy |
| dotknij | Tak, pojemnościowy dotyk. |
| Rozmiar przyrządu | O...320 mm (długość) × 275 mm (szerokość) × 145 mm (wysokość) |
Odbiornik:
Funkcja |
Wykrywanie rurociągu (wykrywanie pozycji kabla, wyświetlanie kierunku, pomiar głębokości, pomiar prądu), identyfikacja kabla, wykrywanie usterek ramy A (funkcja opcjonalna) |
| zasilacz | 8.4Vakumulator litowy o dużej pojemności |
| Metoda wejścia | Wbudowana cewka odbiórcza, elastyczny uchwyt, A- ramy(funkcja opcjonalna) |
Częstotliwość odbioru |
Aktywne częstotliwości wykrywania: 640 Hz,10,28 kHz,20,56 kHz,30,20 kHz,40,09 kHz,80,19 kHz,10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz częstotliwość mocy częstotliwość wykrywania biernego: 50 Hz, 60 Hz,250 Hz Pasywny zakres częstotliwości wykrywania RF: częstotliwości środkowe są320,7 kHz, 65,6 kHz, 81,9 kHz,197 kHz |
| Tryb wykrywania rurociągu | Metoda szerokiego szczytu, metoda wąskiego szczytu, metoda doliny |
| Wyświetlacz wykrywania rurociągu | Klasyczny tryb pozycjonowania, tryb przejazdu drutu, tryb pomiaru zniekształcenia sygnału |
Zakres wykrywania rurociągu |
Sposób bezpośredniego podłączenia: Ogólnie rzecz biorąc, długość kabla może osiągnąć0 ~ 20Kilometry, które zależą głównie od oporu naziemnego, oporu kabla i kablaGłębokość pogrzebu. Sposób połączenia: Ogólnie rzecz biorąc, długość kabla może osiągnąć0 ~ 10Kilometry, które zależą głównie od oporu naziemnego, oporu kabla i kablaGłębokość pogrzebu. Kable zakopane mniej niżGłębokość 2 m |
| Głębokość i prąd | Wyświetlenie w czasie rzeczywistym głębokości kabla i wartości prądu |
| Głębokość pomiaru rurociągu | 0-20m |
Dokładność głębokości |
Dokładność pozycji płaszczyzny Dokładność pozycji: Pozycja osi środkowej celu kabla lub rurociągu:± 5% (głębokość pogrzebu 0-3m) -10% (głębokość pogrzebu3m-20 m) |
Prawdziwe lub fałszywe rady |
W przypadku pomiaru kabli sąsiednich pomiar kabli sąsiednichPodczas procesu śledzenia kabli obserwuj tabelę faz. Wskaźnik dysku i wskaźnik w celu odróżnienia testowanego kabla od sąsiednich kabli |
| Prawidłowe instrukcje | Ton FM, który zmienia się w zależności od siły sygnału |
| Wyświetlacz przeciwdziałający zakłóceniom | Zielony: brak zakłóceń Zielony: dobry (wyniki są wiarygodne)) Czerwony: Silne zakłócenia (wyniki nie są wiarygodne)) |
Zdolność przeciwdziałania zakłóceniom |
Niezwykle wąski zakres częstotliwości odbioru i unikalna metoda przetwarzania cyfrowego mogą całkowicie tłumić częstotliwość mocy i zakłócenia harmonijne pobliskich przewodów i rurociągów. |
Odległość zakłóceń |
W przypadku zastosowania metody sprzężenia i metody indukcji nadajnik generuje zakłócenia na krótkim dystansie.Odległość zakłóceń zależy od mocy i częstotliwości transmisjiIm większa moc i częstotliwość, tym silniejsza interferencja. Minimalna odległość, na której odbiornik nie jest zakłócony przez nadajnik, często wymaga eksperymentalnego określenia: Wykrycie rurociągu: metoda sprzężeniaNie możemy potwierdzić żadnej zakłócenia.poza5 metrów, metoda indukcji może potwierdzić brak zakłóceń ponad 20 metrówIdentyfikacja kabla: metoda sprzężeniaNie możemy potwierdzić żadnych zakłóceń.2 ~ 5 m |
Identyfikacja kabla |
Identyfikacjametod: elastyczny wytrzymałość identyfikacja;liczba Kable, które mogą być kalibrowane: od 1 do 20; Wartość kalibracji: bieżący odsetek sygnału odbieranego i sygnału przesyłanego wynosi:od 75% do 135% wartości kalibracyjnej, co jest jednym z warunków pomyślnej identyfikacji; kierunkowość: zacisk nadający, przyjmujący i sygnał ładowania muszą być w tym samym kierunku, co jest jednym z warunków pomyślnej identyfikacji. |
Zakres wykrywania identyfikacji kabla |
Metoda bezpośredniego połączenia: może identyfikować sygnały o odporności pętli0Ω~8kΩ(zazwyczaj może osiągnąć długość kabla0 ~ 20Kilometry, głównie określone przez opór ziemi i opór kabli) Metoda sprzężenia: może identyfikować sygnały o odporności pętli0Ω do 1kΩ(ogólnie może osiągnąć długość kabla0~6 cm (głównie określone przez opór uziemienia i opór kabla) |
| kryształ ciekły | 4.3-Calownik LCDekran kolorowy(ekran o wysokiej jasności),widoczne w świetle słonecznym |
| dotknij | Tak, pojemnościowy dotyk. |
| Interfejs połączenia | USB typu Cport, gniazdo lotnicze |
| Średnica wewnętrzna cewki | φ200mm (większa średnica może być dostosowana według potrzeb) |
| Temperatura i wilgotność robocza | -10oC do 40oC;poniżej 80% Rh |
| Temperatura i wilgotność przechowywania | -10oC do 50oC; ≤95% RH,brak kondensacji |
| Odporność na ciśnienie | AC2000V/rms (przed przednim i tylnym końcem powłoki) |
| Odpowiednie dla bezpieczeństwaprzepisy | IEC61010-1 CAT III 600V, IEC61010-031, IEC61326,stopień zanieczyszczenia2 |
Interesuje cię XHGX507C dla twojej drużyny?Skontaktuj się z nami w celu uzyskania cen objętościowych, arkuszy danych technicznych i opcji konfiguracji niestandardowych.
P: Czy XHGX507C nadaje się do badania przedbudowy i zgodności z przepisami?
Tak, XHGX507C jest specjalnie zaprojektowany do badań przedbudowlanych, wymaganych przed wykopaniem, wykopaniem lub wierceniem kierunkowym. Its ability to detect both energized (50Hz passive mode) and de-energized cables (transmitter modes) provides comprehensive underground utility mapping that supports regulatory compliance and helps prevent costly cable strikes.
P: W jaki sposób instrument obsługuje witryny z wieloma nakładającymi się narzędziami?
Połączenie operacji wielokrotnych częstotliwości, pomiaru prądu i trybów podwójnej anteny zapewnia wiele strategii rozwiązywania korzystających z przeciążenia.Porównując reakcje sygnałów na różnych częstotliwościach i mierząc poziomy prądu, operatorzy mogą izolować poszczególne urządzenia użyteczności publicznej nawet w gęsto zatłoczonych korytarzach podziemnych.
P: Jaką dokumentację można uzyskać z badań terenowych?
Wyświetlacz LCD instrumentu zapewnia odczyty głębokości i prądu w czasie rzeczywistym, które mogą być ręcznie rejestrowane na planach obiektu.Operatorzy zazwyczaj oznaczają ścieżki i głębokości kabli farbą natryskową, a wyniki badań dokumentów fotografiami i zapisami pisanymi.Do integracji z systemami mapowania GIS mogą być dostępne akcesoria do rejestrowania danych z funkcją GPS.
P: Czy może wykrywać rury niemetalowe, takie jak PVC lub HDPE?
Podobnie jak wszystkie lokalizatory oparte na indukcji elektromagnetycznej, XHGX507C wykrywa obiekty metalowe dzięki ich przewodności elektrycznej.Jednakże, jeśli rury te zawierają metalowe przewody tracer (zwykle instalowane wraz z rurami z tworzyw sztucznych podczas budowy), przyrząd może wykryć przewód tracer.Radar wnikliwy w ziemię (GPR) byłby wymagany jako technologia uzupełniająca..
P: Jakie gwarancje i wsparcie są zapewniane?
12-miesięczna standardowa gwarancja na wady produkcyjne z dożywotnią obsługą techniczną.zacisk sprzęgłowyW przypadku, gdy firma jest w stanie wykorzystać dostępne urządzenia, w przypadku gdy firma jest w stanie wykorzystać dostępne urządzenia, w przypadku gdy firma jest w stanie wykorzystać dostępne urządzenia, w przypadku gdy firma jest w stanie wykorzystać dostępne urządzenia, w przypadku gdy firma jest w stanie wykorzystać dostępne urządzenia, w przypadku gdy firma jest w stanie wykorzystać dostępne urządzenia, w przypadku gdy firma jest w stanie wykorzystać dostępne urządzenia.
