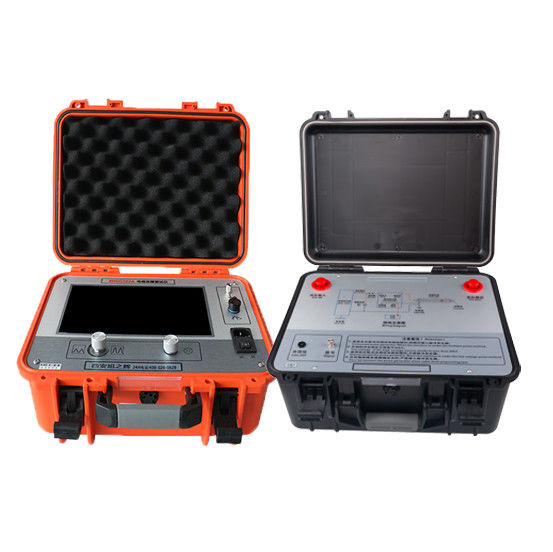

XHGG502A jest profesjonalnym instrumentem zbudowanym wokół przemysłowego 10.1-calowy pełnobarwny komputer z ekranem dotykowym TFT z prostym interfejsem obsługi do interaktywnego testowania człowieka i maszynyŁącząc nowoczesne technologie elektroniczne i komputerowe z przemysłowymi układami scalonymi i komponentami, wykonuje filtrowanie sygnałów, pozyskiwanie, przetwarzanie danych,graficzne wyświetlanie i graficzna analiza w celu zakończenia pomiaru prędkości fali kablowejWbudowany akumulator litowy o dużej pojemności i podwozie ochronne o klasyfikacji IP54 lub lepszej zapewniają stabilność,niezawodne i łatwe w obsłudze działanie w warunkach terenowych.
Zakres zastosowania
XHGG502A jest specjalnie zaprojektowany do lokalizowania i analizy usterek w kablach o niskim oporowaniu, krótkim, otwartym i uszkodzonym.oraz w przypadku wycieków o wysokiej odporności i usterek o wysokiej odporności, poprzez kable zasilania, kable koaksjalne o wysokiej częstotliwości, kable oświetlenia ulicznego i przewody zakopane różnych przekroczeń poprzecznych i nośników.Kable średniego i wysokiego napięcia (6kV do 35kV) i kable wysokiego napięcia (66kV i wyższe), z papierami impregnowanymi olejem, papierami przeciwdupłowymi, polietylenem wiązanym krzyżowo (XLPE) i innymi izolacjami z gumy lub tworzyw sztucznych, zarówno z osłoną, jak i bez osłony.
W przypadku gdy usterka zwrotna o wysokim oporze nie może zostać usunięta wyłącznie metodą impulsową niskiego napięcia,XHGG502A jest stosowany w połączeniu z dedykowanym sprzęgaczem impulsowym DC 35 kV i metodą wielokrotnego impulsu w celu uzyskania wyraźnego, analizowalne echo usterki, co sprawia, że dobrze nadaje się do twardych, wysokiej odporności usterek, które zwykli testerzy mają trudności z określeniem.
Kluczowe cechy
10.1-calowy pełnobarwny ekran dotykowy TFT.
System wbudowany zapewniający bezpieczne, stabilne i proste wyświetlanie i obsługę.
Badania prędkości fali kabla, długości kabla i odległości usterki.
Całkowicie automatyczne ciągłe pobieranie próbek z wychwytywaniem formy fali w czasie rzeczywistym w celu uzyskania terminowych i dokładnych wyników.
Automatyczne ustawienie zakresu badań i automatyczna analiza kształtu fali w celu wyświetlania odległości badania.
Tryby działania dotykowego i klawiszowego dla prostego, szybkiego i niezawodnego sterowania.
Metoda impulsowa niskiego napięcia, metoda flashover wysokiego napięcia i metoda wielokrotnego impulsu (8 razy) z płynnym, łatwym do zinterpretowania wyświetleniem kształtu fali.
Metoda wielokrotnego impulsu używana wraz z sprzęglem impulsowym do wyświetlania 8 zestawów fal wysokiego i niskiego napięcia w celu łatwego porównania, automatycznego badania odległości,ręczna analiza i pomiar odległości.
Wydajne przetwarzanie danych dla wygodnego zarządzania plikami i archiwizacji form fal.
Ogromne przechowywanie fal: ponad 8 000 rekordów impulsów niskiego i wysokiego napięcia oraz ponad 250 rekordów wielokrotnych impulsów, z eksportem USB do oprogramowania PC do zarządzania i analizy.
Światło wsteczne LED o ultrawysokiej jasności osiągające 280 nitów przy rozdzielczości 1024 × 600, odpowiednie do środowisk bezpośredniego światła słonecznego.
Wbudowany akumulator litowy o dużej pojemności z szybkim ładowaniem, umożliwiający testowanie w przypadku braku zasilania siecią.
Podwozie ochronne o minimalnej klasyfikacji IP54.
Parametry techniczne
| Parametry |
Specyfikacja |
| Częstotliwość pobierania próbek |
1 MHz - 400 MHz |
| Amplituda impulsu niskiego napięcia |
300V ± 15% |
| Zakres pomiaru odległości |
≥ 120 km |
| Zakres badań |
100m / 300m / 500m / 1km / 3km / 5km / 10km / 25km / 50km / 100km |
| Szerokość impulsu |
0.1uS / 0.30uS / 0.60uS / 1.20uS / 2.4uS / 5.0uS / 7.5uS / 10uS |
| Minimalna rozdzielczość |
00,07 m |
| Strefę ślepą badania |
≤ 10 m |
| Błąd pomiarowy |
≤ ± (0,5% × L + 1m), gdzie L jest długością kabla |
| Zasilanie |
Ładowalna AC110V - 240V, 50Hz/60Hz; wbudowany zestaw baterii litowych 11,1V; czas ładowania około 2 godzin, czas pracy ponad 5 godzin |
| Połączenie impulsowe wytrzyma napięcie |
35 kV prądu stałego |
| Warunki eksploatacji |
Temperatura od -20°C do +65°C, wilgotność względna 90%, ciśnienie atmosferyczne 750±30mmHg |
Zasada działania i metody badań
Instrument przyjmuje metodę fal przemieszczających się jako podstawową zasadę badania i obsługuje trzy sprawdzone w terenie metody badawcze.
Metoda nisko napięcia impulsowego - odpowiednia do błędów o niskim oporze, zwarciu i otwartym obwodzie, które można bezpośrednio zmierzyć,przy użyciu pojedynczej linii wyjściowej Q do podłączenia testownika do poddawanego badaniu kabla.
Metoda przebijania wysokiego napięcia - wykorzystuje urządzenie do pobierania próbek do odbierania sygnału odbijającego się na podłożu próbkowania w przypadku usterek przebijania wysokiego oporu, których nie można bezpośrednio przetestować.
Metoda wielokrotnego impulsu - stosowana z sprzęglem impulsowym do wyświetlania 8 zestawów fal wysokiego i niskiego napięcia na jednym ekranie w celu porównania, łatwego testowania odległości i precyzyjnego odczytu odległości usterki.
Częste pytania
P1. Ile czasu zajmuje naładowanie akumulatora i jak długo urządzenie może pracować?
Wbudowany 11,1V akumulator litowy jest ładowany przez gniazdko zasilania.i pełne ładowanie obsługuje ponad 5 godzin pracy.
P. 2. Czy urządzenie może być zasilane prądem prądowym 220 V w celu testowania flashoverów wysokiego napięcia lub testów metodą wielokrotnego impulsu?
Nie. W przypadku stosowania wyłącznie metody impulsowej niskiego napięcia przyrząd może być zasilany prądem prądu przemiennego 220 V.Podłączenie do 220V prądu zmiennego w przypadku badań metodą przełączenia wysokiego napięcia lub metodą wielokrotnego impulsu jest surowo zabronione., a pobieranie próbek jest również zabronione podczas ładowania urządzenia.
P3: Jak należy podłączyć kable wysokonapięciowe z pulsowym sprzęgaczem?
Podczas podłączania kabli do linii wysokonapięciowej A i linii B kable mogą być tylko podłączane i odłączane, a ich obrót lub skręcanie jest surowo zabronione.
W przypadku błędu o wysokim oporze próbkowana forma fali nie wykazuje widocznej oscylacji, a zmierzona odległość zawsze jest równa całej długości kabla.
Zazwyczaj oznacza to, że punkt uszkodzenia nie uległ uszkodzeniu, więc nie występuje rozładowanie łuku uszkodzenia i nie można zmierzyć odległości uszkodzenia.Zwiększyć impulsowe wysokie napięcie generatora wysokiego napięcia jak najwięcej podczas monitorowania formy fali zarejestrowanej przez instrument, dopóki nie pojawi się stosunkowo standardowe echo usterki.
Q5. Jakie usługi posprzedażowe są świadczone?
Instrument posiada roczną gwarancję od daty zakupu w przypadku problemów z jakością produktu, wraz z żywotną konserwacją i serwisem technicznym.Proszę skontaktować się z dealerem lub naszą firmą, abyśmy mogli uzgodnić najbardziej wygodne i skuteczne rozwiązanieUszkodzenie spowodowane błędem ludzkim unieważni gwarancję instrumentu.
