W przypadku systemu energetycznego transformator jest podstawowym wyposażeniem systemu, dlatego długotrwała i niezawodna eksploatacja transformatora jest związana ze stabilnością i niezawodnością całego systemu.
Opór prądu stałego transformatora jest przedmiotem testu obowiązkowego dla półproduktów, testowania produktów gotowych w fabryce, montażu,Badania przekazywania i badania zapobiegawcze działu energii w produkcji transformatorów. Może skutecznie wykrywać wybór materiału, spawanie, luźne części podłączające, brakujące nici, uszkodzone przewody itp. Wady i ukryte zagrożenia po obsłudze.Aby zaspokoić potrzebę szybkiego pomiaru oporu prądu stałego transformatoraNasza firma wykorzystała swoje własne techniczne zalety, aby opracować tester oporu transformatora DC.

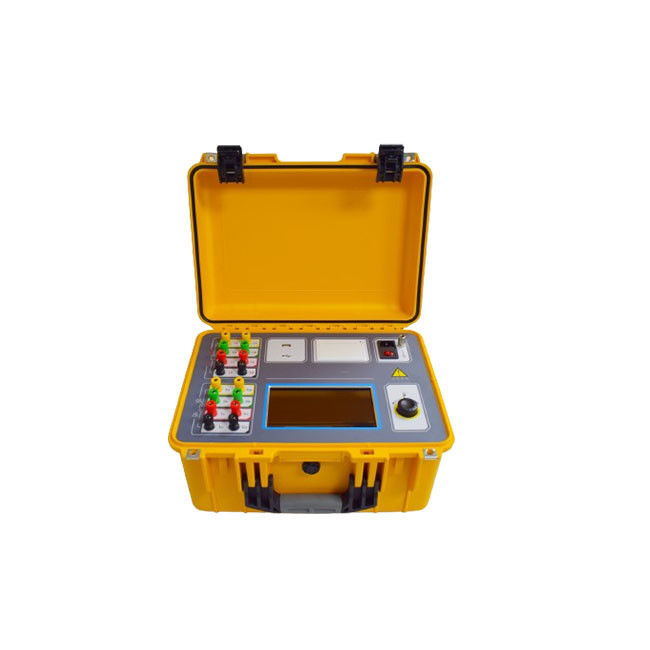

Ten przyrząd XHZ1320 DC tester oporu nawijania jest nową generacją szybkiego tester, który integruje badania metod magnetyzacji, trzyfazowe badania (Yn, Y, △) i funkcje odgrzewania.Jest to idealne urządzenie do pomiaru rezystancji prądu stałego dużych transformatorów mocy. Ekran przyjmuje prawdziwy kolor wysokiej rozdzielczości ekran LCD z kontrolą dotykową i obsługą guzików wahadłowych, co jest wygodne do użytku na miejscu.łatwa i intuicyjna obsługaPrędkość badania jest szybka, dokładność wysoka, a zakres pomiaru szeroki.
|
1. Wysokonapięciowy terminal
Podłącz go do transformerów.
|
|
2. Niskiego napięcia
Podłącz go do transformerów.
|
|
3- Ekran dotykowy.
Rozmiar wyświetlacza wynosi 7,0 cala; rozdzielczość 1024 × 600.
|
|
4/ Jedno-dotknięcie przycisku wahadłowego:
Wszystkie funkcje przyrządu mogą być obsługiwane.
|
|
5Terminal naziemny.
Instrument musi być niezawodnie uziemiony; na miejscu uziemienia może wystąpić farba lub rdza, która musi zostać usunięta.
|
|
6. Klawisz włączenia/wyłączenia
Włącz przełącznik zasilania na około 2 sekundy, aby uruchomić.
|
|
7Drukarka
Wydrukuj wyniki testów.
|
|
8. Interfejs USB
Do przechowywania danych testowych używa się zewnętrznego napędu flash USB; prosimy o użycie napędu flash USB w formacie FAT lub FAT32; podczas procesu przechowywania ściśle zabronione jest usunięcie napędu flash USB.
|
Specyfikacja techniczna
| Prąd wyjściowy |
Jednorazowa |
20A, 10A, 5A, 1A,0.1A,10mA,<1mA |
| Trzy fazy |
10A+10A,5A+5A,1A+1A,0.1A+0.1A |
| Zakres pomiarowy |
Jednorazowa |
20 Poziom 0,5mΩ1 Ω
10 Poziom 1,0mΩ2 Ω
5 Poziom 10 mΩ4 Ω
1 Poziom A 0,1Ω20Ω
0.1A poziom 2,0Ω?? 200Ω
Poziom 10mA 50Ω ≈ 2kΩ
<1mA zakres 500Ω25kΩ
|
| Trzy fazy |
10A + 10A przekładnia 0,5mΩ ~ 0,8 Ω
5 A + 5 A poziom 10 mΩ ~ 1,6 Ω
1 A + 1 A poziom 0,1 Ω ~ 8,0 Ω
0.1A+0.1A przekładnia 2.0 Ω ~ 80 Ω
|
| Dokładność |
± ((czytanie × 0,2% + 2 słowa) |
| Zasilanie |
AC220V±10%, 50/60Hz |
| Temperatura pracy |
-10°C-50°C |
| Względna wilgotność |
< 90%, bez kondensacji |
| Objętość przyrządu |
400 × 315 × 223 mm |
| Masa przyrządu |
9 kg |
