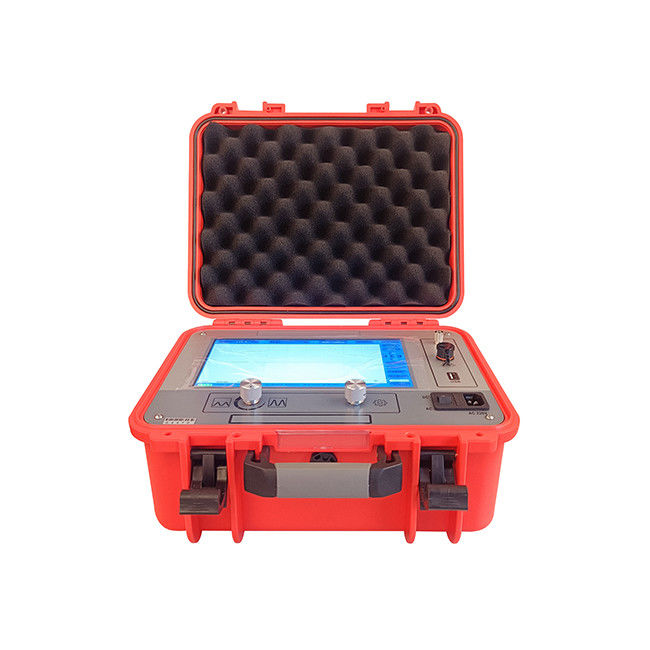

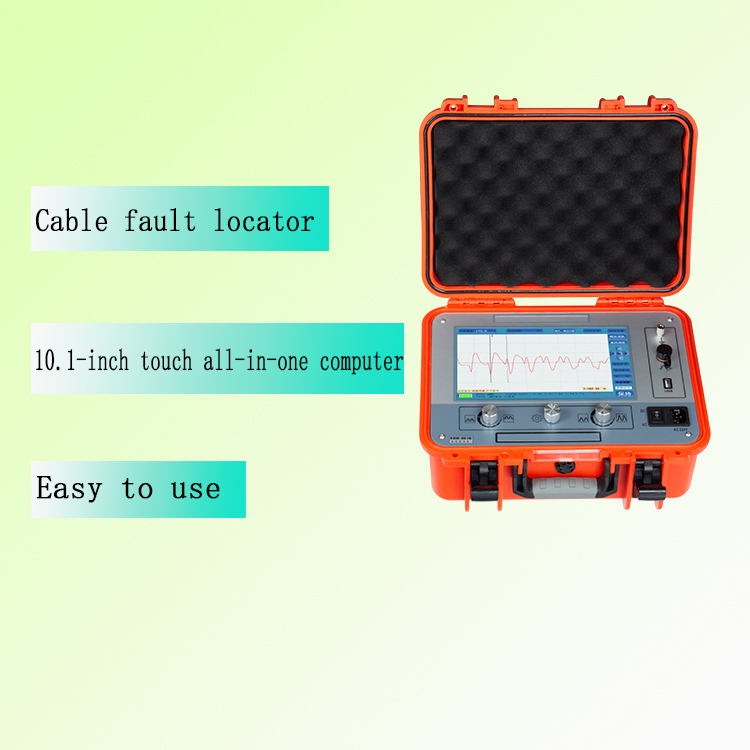

The lokator uszkodzeń kabli XHGG502A2 wykorzystuje zintegrowany komputer przemysłowy z 10,1-calowym ekranem dotykowym z prostym interfejsem oprogramowania, aby osiągnąć interaktywne testowanie człowiek-komputer. Wykorzystuje układy scalone i urządzenia klasy przemysłowej oraz posiada wbudowany akumulator litowo-jonowy o dużej pojemności, który jest stabilny, niezawodny i łatwy w użyciu.
Ten tester uszkodzeń kabli jest specjalnym instrumentem do pomiaru i analizy stanu oraz odległości uszkodzenia kabli energetycznych. Ten tester uszkodzeń kabli łączy nowoczesną technologię elektroniczną i technologię komputerową, aby osiągnąć filtrowanie sygnału, akwizycję, przetwarzanie danych, wyświetlanie graficzne i analizę graficzną w celu pomiaru prędkości kabla, testowania długości kabla i testowania odległości uszkodzenia kabla.
Ten tester uszkodzeń kabli nadaje się do zwarć o niskiej rezystancji, zwarć, obwodów otwartych i uszkodzeń przewodów kabli energetycznych, kabli koncentrycznych wysokiej częstotliwości, kabli oświetlenia ulicznego i przewodów podziemnych z różnych materiałów o różnych przekrojach i różnych mediach, a także wycieków o wysokiej rezystancji i uszkodzeń o wysokiej rezystancji.
Cechy
• 10,1-calowy, kolorowy wyświetlacz dotykowy TFT;
• System wbudowany, bezpieczny, stabilny i prosty tryb wyświetlania i obsługi;
• Z funkcją testowania prędkości fali kabla, długości kabla i odległości uszkodzenia;
• W pełni automatyczne ciągłe próbkowanie, przechwytywanie przebiegu w każdym momencie, terminowe i dokładne.
• Wyposażony w automatyczne ustawianie zakresu testowego, automatyczną analizę przebiegu i wyświetlanie odległości testowej.
• Pełne menu w języku angielskim, dwie metody obsługi dotykowej i przycisków kodowanych, proste, szybkie i niezawodne.
• Wyposażony w technologię testowania metodą impulsu niskiego napięcia, metodą przeskoku wysokiego napięcia i metodą wielu impulsów (8 razy), wyświetlany przebieg jest płynny i łatwy do interpretacji.
• Podczas korzystania z metody wielu impulsów jest używany ze sprzęgaczem impulsów do wyświetlania 8 grup porównań przebiegów wysokiego i niskiego napięcia, co jest wygodne do automatycznego testowania odległości, ręcznej analizy i pomiaru odległości.
• Instrument posiada potężne możliwości przetwarzania danych, co ułatwia użytkownikom zarządzanie plikami przebiegów i ich archiwizację.
• Posiada funkcję masowego przechowywania przebiegów testowych: przebiegi testowane na miejscu mogą być wygodnie przechowywane w instrumencie w kolejności określonej przez nazewnictwo chińskie w celu przywołania i obserwacji w dowolnym momencie; może przechowywać ponad 8000 rekordów impulsów niskiego napięcia i przebiegów przeskoku wysokiego napięcia, a wiele impulsów Można zarejestrować ponad 250 rekordów przebiegów, a pliki przebiegów można importować do oprogramowania komputerowego w celu zarządzania i analizy za pomocą komunikacji USB.
• Ultra-wysoka jasność, jasność podświetlenia LED osiąga 280 nitów, rozdzielczość 1024*600, wygodna do środowisk narażonych na bezpośrednie działanie promieni słonecznych podczas pracy.
Specyfikacja techniczna
| Częstotliwość próbkowania |
80MHz |
| Amplituda impulsu niskiego napięcia |
100V±15% |
| Zakres pomiaru |
≥65km |
| Zakres testowy |
300m/1km/5km/25km/65km |
| Szerokość impulsu |
0.125uS/0.50uS/2.50uS/7.25uS/10.0uS |
| Częstotliwość testowa |
80MHz/40MHz/10MHz/2MHz/1MHz |
| Minimalna rozdzielczość |
0.01m |
| Martwa strefa testowa |
≤20m |
| Błąd pomiaru |
≤±(0.5%×L+1m), L to długość kabla |
| Tryb zasilania |
ładowanie AC110V～240V, 50Hz/60Hz, wewnętrzny Akumulator litowy, ładowanie przez około 2 godziny, czas użytkowania ponad 5 godzin |
| Objętość i waga |
L358mm×W284mm×H168mm-4.7kg |
| Warunki pracy |
Temperatura -20℃～+65℃, wilgotność względna 90%, ciśnienie atmosferyczne 750±30mmHg |
Ten model nie zawiera sprzęgacza. Jeśli wymagany jest sprzęgacz, skontaktuj się ze sprzedawcą.
Jeśli skonfigurowany jest sprzęgacz, można zrealizować metody pomiaru odległości z wieloma impulsami. Jeśli nie ma sprzęgacza, dostępne są tylko metoda impulsu niskiego napięcia i metoda przeskoku wysokiego napięcia (tj. ICE&Decay).
Interfejs testowy metody wielu impulsów jest następujący:
Interfejs testowy metody impulsu niskiego napięcia jest następujący:
Interfejs testowy metody przeskoku wysokiego napięcia (ICE&Decay) jest następujący:
Wprowadzenie do panelu
1 Wyświetlacz: 10,1-calowy, kolorowy ekran dotykowy TFT;
2 Uziemienie: Zacisk uziemiający bezpieczeństwa;
3 Sygnał: Interfejs wyjściowy sygnału impulsu niskiego napięcia, próbnik metody przeskoku wysokiego napięcia, interfejs wejściowy sygnału odbiorczego sprzęgacza metody wielu impulsów;
4 USB: Użyj komunikacji USB, aby zaimportować pliki przebiegów do komputera;
5 Gniazdo zasilania: Zasilanie robocze instrumentu, port połączeniowy AC 220V/port ładowania;
6 Bezpiecznik: Miejsce instalacji bezpiecznika systemu zasilania AC 220V, (bezpiecznik 3A);
7 Włącznik zasilania: Bieg "I", użyj zasilania AC 220V do zasilania systemu;
Bieg "II", użyj wewnętrznego akumulatora do zasilania systemu; gdy "gniazdo zasilania" jest podłączone do zasilania AC 220V, ładuje również akumulator;
Bieg "O", wyłącz zasilanie systemu;
8 Amplituda: Podczas zbierania przebiegów, wyreguluj pokrętło amplitudy, aby zmienić amplitudę zebranego przebiegu;
9 Pokrętło obsługi: pokrętło obrotowe do obsługi interfejsu systemu, obróć, aby wybrać i naciśnij, aby potwierdzić;
10 Przesunięcie: podczas zbierania przebiegów, wyreguluj pokrętło przesunięcia, aby zmienić wysokość linii bazowej zebranego przebiegu.
Lista pakowania
• Lokalizator uszkodzeń kabli TDR: jednostka, która wykorzystuje metodę impulsu niskiego napięcia, metodę przeskoku wysokiego napięcia i metodę wielu impulsów (wymagany jest sprzęgacz) do testowania i analizy kabli;
• Sprzęgacz: używany do metody wielu impulsów (opcjonalnie);
• Linia wyjściowa (pojedyncza linia Q 1,5 m): łączy tester uszkodzeń kabli i kabel testowany podczas metody testowania impulsu niskiego napięcia;
• Linia wejściowa (podwójna linia Q 2 m): łączy tester uszkodzeń kabli i próbnik podczas metody testowania przeskoku wysokiego napięcia;
• Próbnik: odbiera sygnał odbity od sygnału wysokiego napięcia do uziemienia próbkowania podczas metody przeskoku wysokiego napięcia;
• Przewód zasilający (1,8 m): linia połączeniowa do ładowania testera uszkodzeń kabli;
• Linia wysokiego napięcia sprzęgacza A: łączy sprzęgacz i kabel testowany podczas metody wielu impulsów. Podczas okablowania można go tylko podłączyć i odłączyć, nie obracać i nie skręcać;
• Linia wysokiego napięcia sprzęgacza B: łączy sprzęgacz i źródło sygnału impulsu wysokiego napięcia podczas metody wielu impulsów. Podczas okablowania można go tylko podłączyć i odłączyć, nie obracać i nie skręcać;
• Przewód uziemiający (2,5 m): przewód uziemiający sprzęgacza;
• Kabel USB: używany podczas importowania plików przebiegów do komputera.
