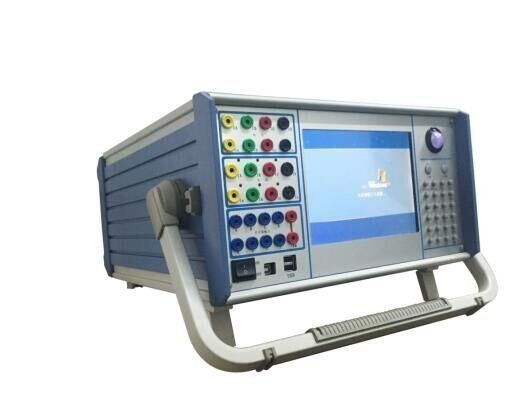

XHJB666 Cyfrowy Tester Przekaźników Ochronnych 6-fazowych 428mm*350mm*230mm Cechy
Wprowadzenie do produktu
Kalibrator ochrony przekaźnikowej XHJB666 to nowy typ zminiaturyzowanego testera ochrony przekaźnikowej z mikrokomputerem, w pełni zrealizowany dzięki nowoczesnej, zaawansowanej technologii mikroelektronicznej.
Główne cechy
1.Wyjście do 6-fazowego napięcia i 6-fazowego prądu, które można łączyć w celu realizacji konwencjonalnego typu 4-fazowego napięcia i 3-fazowego prądu, typu 6-fazowego napięcia, typu 6-fazowego prądu i trybu wyjściowego 12-fazowego.
2. Wysokowydajny wbudowany przemysłowy komputer sterujący i 8,4-calowy kolorowy wyświetlacz LCD TFT o wysokiej rozdzielczości
3. Wyjście wykorzystuje wysokiej jakości, wysoce niezawodny modułowy liniowy wzmacniacz mocy zamiast wzmacniacza mocy typu przełącznikowego, co zapewnia doskonałą wydajność.
4. Wyjście jest kontrolowane przez DSP, prędkość działania jest szybka, zdolność przetwarzania sygnału cyfrowego w czasie rzeczywistym jest silna, kontrolowana jest szerokość pasma częstotliwości transmisji i kontrolowana jest konwersja D/A o wysokiej rozdzielczości.5. Może wykonywać różnorodne, złożone prace weryfikacyjne z wysokim stopniem automatyzacji. Może łatwo testować i skanować różne ustawienia ochrony, odtwarzać usterki, przechowywać dane testowe w czasie rzeczywistym, wyświetlać grafikę wektorową i drukować raporty online.6. Posiada niezależne, regulowane wyjście zasilania prądem stałym 110V i 220V do kontroli na miejscu.
7. Nowa generacja testera TP-60A jest wyposażona w 10-kanałowe otwieranie i 8-kanałowe otwieranie dla łatwego testu samowtrysku. Styk wejściowy jest pustym stykiem i jest kompatybilny ze stykami potencjalnymi 0~250V, które mogą być inteligentnie i automatycznie rozpoznawane.
8. Zapewnia różne moduły automatycznego oprogramowania testowego i test wyzwalania synchronicznego GPS (opcjonalnie).
9. Może wykonywać różnorodne złożone zadania kalibracyjne i może łatwo testować i skanować różne ustawienia ochrony w celu odtwarzania usterek. Może przechowywać dane testowe w czasie rzeczywistym, wyświetlać grafikę wektorową, drukować raporty itp.
10. Konstrukcja struktury rozpraszania ciepła jest rozsądna, środki ochrony sprzętowej są niezawodne i doskonałe, a także zapewniona jest funkcja miękkiego startu zasilania, autodiagnoza oprogramowania w przypadku awarii i funkcja blokady wyjścia.
| Wyjście prądu przemiennego |
| Wyjście prądu fazowego (wartość skuteczna) |
0~40A, |
| Precyzja wyjścia |
0,2 stopnia |
| 3-fazowe równoległe wyjście prądu (wartość skuteczna) |
0~120A |
| Długotrwały prąd fazowy |
10A |
| Maksymalna moc wyjściowa prądu fazowego |
450VA |
| Maksymalna moc wyjściowa 3 prądów równoległych |
900VA |
| Maksymalny dopuszczalny czas pracy 3 prądów równoległych |
10S |
| Zakres częstotliwości (podstawowa) |
20~1000Hz |
| Czas harmonicznych |
2~20 |
| Wyjście prądu stałego |
| Wyjście prądu |
0~±10A / faza, 0~±30A / 3 równoległe |
| Precyzja wyjścia |
0,5 stopnia |
| Wyjście napięcia przemiennego |
|
| Wyjście napięcia fazowego (wartość skuteczna) |
0~120V |
| Precyzja wyjścia |
0,2 stopnia |
| Wyjście napięcia liniowego (wartość skuteczna) |
0~240V |
| Moc wyjściowa napięcia fazowego / liniowego |
80VA / 100VA |
| Zakres częstotliwości (podstawowa) |
20~1000Hz |
| Czas harmonicznych |
1~20 |
| Wyjście napięcia stałego |
| Zakres wyjścia napięcia fazowego |
0~±160V |
| Precyzja wyjścia |
0,5 stopnia |
| Zakres wyjścia napięcia liniowego |
0~±320V |
| Moc wyjściowa napięcia fazowego / liniowego |
70VA / 140VA |
| 10 ścieżek wejścia cyfrowego i 8 ścieżek wyjścia cyfrowego |
| Zakres pomiaru czasu |
0,1ms ~ 9999s |
| dokładność pomiaru |
<0,1ms |
| Objętość i waga |
400×360×160mm³ ,15kg |
