Tester Ochrony Przekaźnikowej Jednofazowej do Precyzyjnych Testów Wtrysku Wtórnego

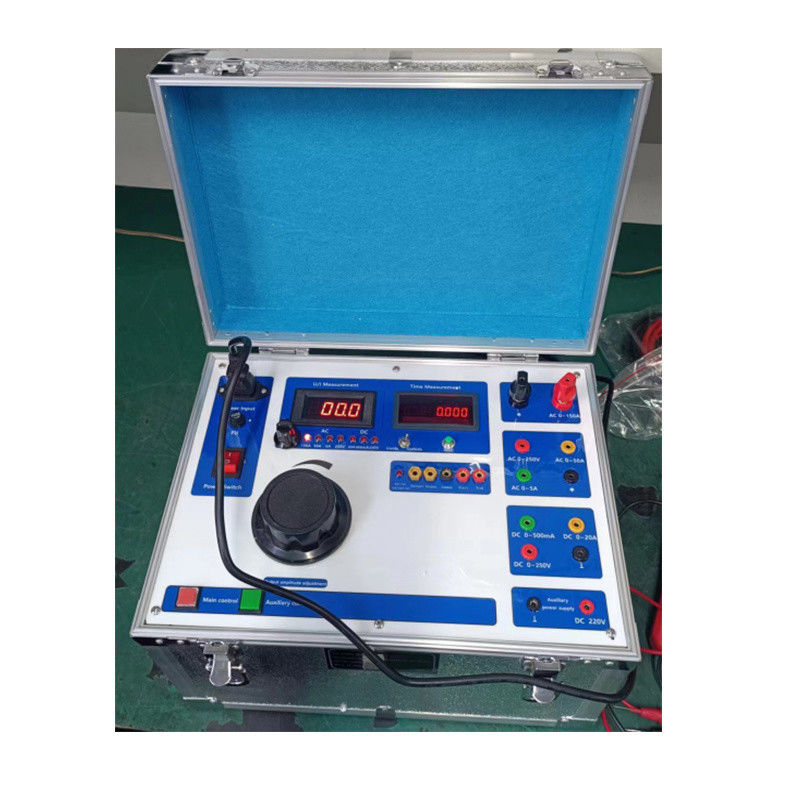

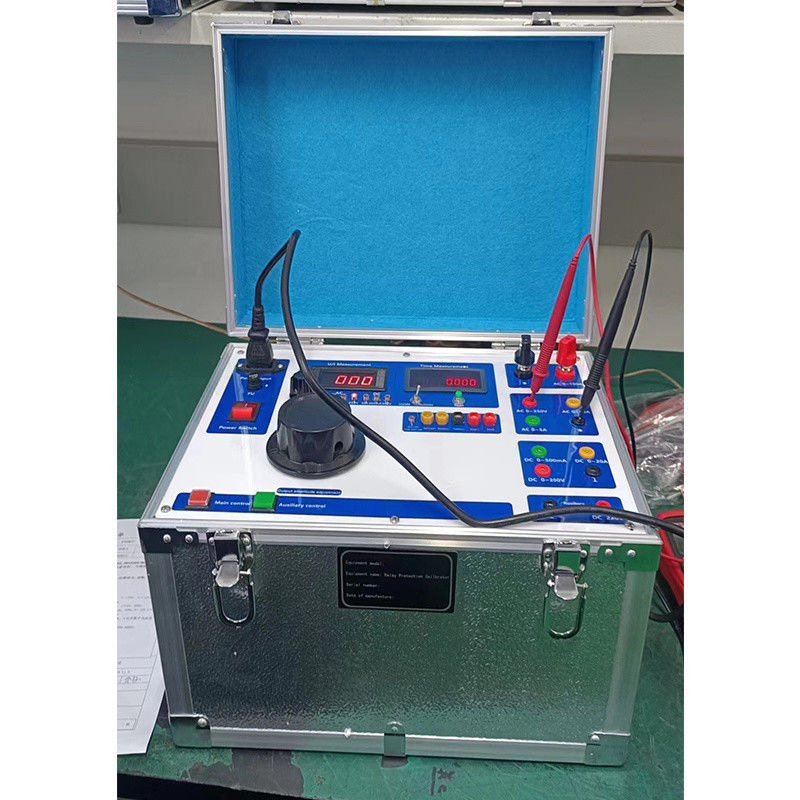

XHJB612 Jednofazowy tester ochrony przekaźnikowej do precyzyjnych testów wtrysku wtórnego



Główne funkcje
☆Wymaga jednofazowego zasilania AC220V, wykorzystując piękne i eleganckie panele PVC
☆Posiada wyjście mA, które może spełniać testy polaryzacji, sygnału i innych przekaźników
☆Wbudowany cyfrowy miernik milisekundowy z zaciskami startu i stopu
☆Z dźwiękowymi i świetlnymi wskazaniami dla styków działania itp.
☆Specjalnie wykonana obudowa ze stopu aluminium o wysokiej wytrzymałości, łatwa do przenoszenia i transportu
☆Obsługa panelu jest prosta i łatwa do opanowania, a okablowanie jest przejrzyste, co ułatwia pracę w terenie.

1	Zasilanie	AC220V±10%,  50Hz
2	Wyjście Obwód główny	Wyjście AC: Prąd: 0-5A 0-50A 0-150A Napięcie: 0-250V płynnie regulowane
3		Wyjście DC: Napięcie: 0-250V Prąd: 0-20A 0-500mA
4		Pomiar czasu: 0-99,99S
5	Zakres pomiarowy	Napięcie: 0~500V 0,5%RD±2d
6		Prąd: 0~5A 0~50A 0~150A 0,5%RD±2d
7		Zakres pomiaru czasu: 0,01~99,99S

Jak używać
1 Kontrola lub przygotowanie przed użyciem
Przed użyciem instrumentu należy przeprowadzić kontrolę wzrokową, a koniec uziemiający trzyżyłowego przewodu zasilającego powinien być niezawodnie uziemiony. Włącz przełącznik zasilania, a następnie przetestuj zasilanie instrumentu. W tym momencie powinny być włączone dwa mierniki i dotknij ręką przycisku "Output Selection". Wskaźnik stanu wyjścia powinien być normalny od lewej do prawej.
2 Obsługa wyjścia napięcia obwodu głównego
Wybierz stan wyjścia w zakresie "AC0-250V", naciśnij "przełącznik sterowania wyjściem" obwodu głównego w lewym dolnym rogu komory testowej i powoli reguluj duże pokrętło regulatora napięcia. Para woltomierzy/amperomierzy powinna wyświetlać napięcie AC "0~250V". Aby uzyskać wyjście "DC0~300V", wybierz stan wyjścia w zakresie "DC0~250V", a metoda regulacji jest taka sama jak powyżej.
3 Obsługa wyjścia prądu obwodu głównego
Wybierz stan wyjścia w zakresie "AC0~5A", naciśnij "przełącznik sterowania wyjściem" obwodu głównego i powoli reguluj pokrętło regulatora napięcia. W tym momencie woltomierz/amperomierz powinien wyświetlać prąd "0~5A", a inne regulacje prądu są podobne do tej metody.
4 Przykłady użycia:
4.1 Test podnoszenia i zwalniania przekaźnika napięciowego
Najpierw ustaw instrument w stanie gotowości, podłącz cewkę przekaźnika pod test do odpowiedniego zacisku wyjściowego napięcia, naciśnij przełącznik "sterowania wyjściem obwodu głównego" i powoli reguluj duże pokrętło, aby napięcie wyjściowe rosło stabilnie. Gdy przekaźnik jest zamknięty, zapisz napięcie zamknięcia. Następnie wyreguluj duże pokrętło w przeciwnym kierunku, aż przekaźnik zostanie zwolniony, i zapisz napięcie zwolnienia. Na tej podstawie można obliczyć współczynnik powrotu testowanego przekaźnika. Jeśli testowany przekaźnik jest przekaźnikiem nadnapięciowym, postępuj w przeciwnym kierunku.
4.2 Test wartości nastawy przekaźnika prądowego
Wyjmij testowany przekaźnik z linii, podłącz go do zacisku wyjściowego prądu instrumentu, wybierz odpowiedni zakres prądu wyjściowego, np. "0~5A" lub "0~100A", naciśnij przełącznik "Output Control" i powoli reguluj maksymalne pokrętło do działania przekaźnika, obserwuj wartość woltomierza/amperomierza i oceń działanie przekaźnika.
4.3 Określenie czasu opóźnienia przekaźnika czasowego
Podłącz testowany przekaźnik do zacisku wyjściowego (napięcie robocze to AC lub DC zgodnie z wymaganiami przekaźnika), wyreguluj go do znamionowej wartości działania i przywróć po zaniku zasilania. Podłącz styki opóźnionego ruchu i zamknięcia testowanego przekaźnika do zacisków II i ⊥, naciśnij przełącznik "sterowania wyjściem", cewka przekaźnika otrzyma znamionowe napięcie robocze i jednocześnie uruchomi stoper. Po czasie opóźnienia stoper przestanie liczyć. W tym momencie stoper Wyświetlona liczba to opóźniony czas zamknięcia przekaźnika czasowego. Jeśli chcesz zmierzyć opóźnione zwolnienie, zasada jest taka sama jak poprzednio, a rzeczywiste okablowanie jest odwrócone.
4.4 Test przekaźnika pośredniczącego (z cewką podtrzymującą)
Określ, jaki tryb działania (działanie napięciowe lub prądowe) i jaki tryb podtrzymania (podtrzymanie napięciowe lub prądowe) ma testowany przekaźnik. Biorąc za przykład działanie prądowe i podtrzymanie napięciowe (przekaźnik DC), wybierz zakres wyjścia prądu DC (0~500mA lub 0~5A), naciśnij przełącznik "Output Control", powoli wyreguluj duże pokrętło do działania przekaźnika i zanotuj prąd ruchu. Następnie podłącz wyjście obwodu pomocniczego do końca cewki podtrzymującej przekaźnika, powoli wyreguluj małe pokrętło do wartości znamionowej przekaźnika, zapisz wartość napięcia podtrzymania i określ jakość przekaźnika na podstawie warunków działania lub podtrzymania.
Krótko mówiąc, tak długo, jak opanujesz związek konwersji między różnymi wyjściami tego instrumentu a przyrządem pomiarowym, możesz wyciągać wnioski z jednego przykładu i elastycznie je stosować zgodnie ze specyficznymi warunkami testowanego przekaźnika. Nie będę tu podawał przykładów jeden po drugim.
