Certyfikator ochrony przekaźnika
>
Trójfazowy kalibrator przekaźników do testowania wtórnego wtrysku prądu

Trójfazowy kalibrator przekaźników do testowania wtórnego wtrysku prądu

Szczegóły produktu:
Miejsce pochodzenia: Xi'an, Shaanxi, Chiny
Nazwa handlowa: XZH TEST
Orzecznictwo: ISO,CE
Numer modelu: XHJB634
Szczegółowe informacje
Miejsce pochodzenia:
Xi'an, Shaanxi, Chiny
Nazwa handlowa:
XZH TEST
Orzecznictwo:
ISO,CE
Numer modelu:
XHJB634
Model nr:
XHJB634
Wyjście prądowe:
Jednofazowy 3*40A, Trójfazowy 120A
dostosowane:
dostosowane
Pakiet transportowy:
Eksportowana drewniana obudowa
Znak firmowy:
Test xzh
Pochodzenie:
CHINY
Kod HS:
9030899090
Możliwość Supply:
2000pcs/rok
Dostosowywanie:
Dostępny
Usługa po sprzedaży:
Certyfikat gwarancji
Gwarancja:
12 miesięcy
Podkreślić:

High Light

Podkreślić:

Kalibrator zabezpieczeń przekaźnikowych 3-fazowych

,

Zestaw do testowania wtryskiem prądu wtórnego

,

Tester ochrony przekaźnikowej z gwarancją

Trading Information
Minimalne zamówienie:
1 jednostka
Szczegóły pakowania:
Drzewna obudowa
Czas dostawy:
5-8 dni
Zasady płatności:
T/T
Możliwość Supply:
2000 szt./rok
Opis produktu
XHJB634 · INJEKCJA PRZYJEDNIKOWA
Zestaw badawczy trójfazowego kalibratora zabezpieczenia od przekaźnika wtórnego wtrysku prądu
120 Równoległe wstrzyknięcie
10 wejścia / 8 wyjścia
Jednostka z ławką 15 kg

Ten zestaw XHJB634 służy do wtórnego wtryskania prądu do przekaźników i zespołów ochronnych.a przy równoległych fazach moc wyjściowa osiąga 120 A w badaniach krótkotrwałych, takich jak badania obwodu CT i ścieżek ścieżkowych.

Moduł badań AC mierzy wartość działania, wartość zwrotu, czas działania i czas zwrotu i automatycznie oblicza współczynnik zwrotu.Półautomatyczne i w pełni automatyczne, dzięki czemu powtarzające się procedury mogą być wykonywane w trybie w pełni automatycznym podczas sprawdzania pierwszego artykułu krok po kroku..

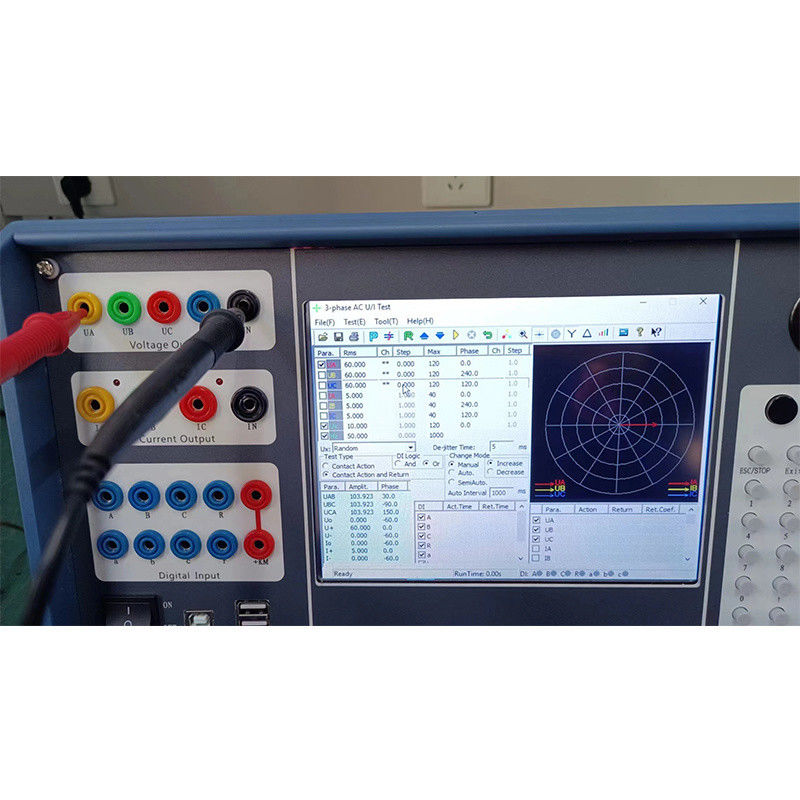

Widok produktu
Xzh Three 3 Phase Relay Protection Calibrator Secondary Current Injection Test Set Relay Tester
Xzh Three 3 Phase Relay Protection Calibrator Secondary Current Injection Test Set Relay Tester
Xzh Three 3 Phase Relay Protection Calibrator Secondary Current Injection Test Set Relay Tester
Dla kogo jest ten zestaw?

Ta konfiguracja jest wybierana przez producentów paneli i fabryk urządzeń przełącznikowych, które wprowadzają prąd do gotowych zespołów.

Fabryki urządzeń przełącznikowych i paneli sterujących przeprowadzają badanie funkcjonalnego wtrysku prądu na każdym wypełnionym panelu zasilającym.
Fabryki montażowe sprawdzają obwody CT, cewki i elementy nadprądowe przed opuszczeniem fabryki.
Przychodzące stanowiska kontrolne, które powtarzają to samo badanie na partii przekaźników i wymagają, aby za każdym razem rejestrowany był współczynnik zwrotu.
Prąd fazowy ciągły wynosi 10 A; większe prądy podlegają ograniczeniu czasu oprogramowania, które skraca się wraz ze wzrostem prądu i ma na celu ochronę wzmacniacza.
Kluczowe cechy
40 A na fazę i 120 A z trzema fazami równoległymi przez 10 s, na wzmacniaczu 450 VA / 900 VA.
Wartość działania, wartość zwrotu, czas działania i czas zwrotu mierzone w tym samym biegu, przy czym współczynnik zwrotu obliczany jest automatycznie.
Tryby ręczne, półautomatyczne i całkowicie automatyczne, przełączalne podczas wyjścia, do kontroli pierwszego artykułu i rutynowych serii.
Ustawienie górnej granicy na fazę, tak aby faza nie mogła przekroczyć wartości, która mogłaby uszkodzić badane przekaźnik.
Interfejs wyświetlania mocy, który porównuje moc wyjściową badacza z licznikiem na stanowisku podczas badania.
10 wejść cyfrowych i 8 wyjściów kontaktowych przekaźnika dla obwodów sygnałowych i sygnałowych, o rozdzielczości czasu 0,1 ms.
Narzędzie do obliczania zwarcia, które wypełnia obliczone wartości usterek w interfejsie, z współczynnikiem kompensacji sekwencji zerowej dla usterek na ziemi.
Specyfikacje techniczne
Konfiguracja kanałuStandardowy
Prąd przemienny, na fazę0 40 A (rms), dokładność klasy 0,2
Prąd prądu zmiennego, 3 fazy równolegle0 120 A (rms), maksymalnie 10 s
Dopuszczalny ciągły prąd fazowy10 A (rms)
Maksymalna moc prądu fazowego450 VA
Maksymalna moc 3-fazowa równoległa900 VA
Prąd stały0 ± 10 A na fazę; 0 ± 30 A z 3 fazami równoległymi; dokładność klasy 0,5
napięcie przemiennegoFaza o napięciu 120 V, linia o napięciu 240 V; klasa dokładności 0,2
Moc napięcia zmiennegoFaza 80 VA / linia 100 VA
napięcie prądu stałegoFaza 0 ± 160 V, linia 0 ± 320 V; klasa dokładności 0,5.
Moc napięcia prądu stałegoFaza 70 VA / linia 140 VA
Podstawowy zakres częstotliwości20 ¢ 1000 Hz
Harmoniczny porządek2 ¢ 20 dla prądu, 1 ¢ 20 dla napięcia
Wprowadzanie cyfrowe / wyjście10 wejść, 8 wyjściów kontaktów przekaźnika
Pojemność kontaktu wyjściowegoPrąd stały 220 V / 0,2 A; prąd przemienny 220 V / 0,5 A
Pomiar czasu0.1 ms 9999 s, dokładność lepsza niż 0,1 ms
ParametryOcena
Komputer sterującyKomputer sterowania przemysłowego z systemem Windows
Wyświetlacz60,4-calowy kolor TFT LCD, domyślna rozdzielczość 800 × 600
Wbudowane urządzenia wejścioweMysz Trackball i zoptymalizowana klawiatura twarzy
InterfejsyPort komunikacyjny USB, port peryferyjny USB, port sieciowy 10-100 M, port seryjny
Wypływ pomocniczy prądu stałego110 V lub 220 V przełączalne, o mocy znamionowej 1,5 A, chronione bezpiecznikiem 2 A / 250 V
Zaopatrzenie operacyjne220 V prądu przemiennego
Wymiary400 × 360 × 160 mm
Waga15 kg
Moduły oprogramowania
Badanie prądu przemiennego z napięciem czteropasowym i prądem trójfazowym, sześciopasowym napięciem, sześciopasowym prądem, dwunastofazowym wyjściem i jednostką składową sekwencyjną.
Badanie prądu stałego dla przekaźników napięcia i prądu stałego oraz dla cewki przekaźnika zasilanej z wyjścia pomocniczego.
Zestaw stanu I z maksymalnie dziewięcioma stanami, z których każdy można zdefiniować jako napięcie czteropasowe z prądem trójfazowym lub jako wyjście dwunastofazowe.
Badania nadmiernego układu harmonicznego i wysokiej i niskiej częstotliwości.
kierunek mocy i impedancja, synchronizacja i pełny test grupy I i II.
Ochrona odległości i sekwencji zerowej, z modułem charakterystyki impedancji.
Badania ochrony różnicowej i różnicowej harmonii.
Kompleksowe badanie zabezpieczenia linii mikrokomputera o napięciu 635 kV oraz przegląd usterek w celu ponownego odtwarzania nagranych zakłóceń.
Zanim przeprowadzisz operację
Nie wyłączaj zasilania, gdy wyjście jest aktywne; nieprawidłowe wyjście podczas wyłączenia może spowodować nieprawidłowe działanie zabezpieczenia.
Nie należy wkładać śrubokrętów ani innych przedmiotów do otworów wentylacyjnych ani do żadnego gniazda wejściowego lub wyjściowego, a otworów powietrza, przełącznika zasilania i wtyczki należy trzymać otwarte.
Nigdy nie wprowadzaj zewnętrznego zasilania prądem zmiennym lub prądem stałym do gniazd wyjściowych napięcia i prądu.
Wejścia binarne akceptują kontakty suche i kontakty prądu stałego do 250 V prądu stałego; przy kontakcie prądu stałego połączyć biegun pozytywny ze wspólnym końcowym +KM.
Ziemia wylotowa lub ziemia ochronna badacza, w przypadku gdy zakłócenia są silne lub wymagania bezpieczeństwa są wysokie.
Nie zmieniaj ani nie usuń wbudowanych plików systemu Windows; jeśli dane interfejsu są błędne, usuwaj plik para w katalogu programów i uruchamiaj ponownie, aby przywrócić domyślne ustawienia.
Częste pytania
Q1.Ile prądu potrzeba do badania obwodu CT?
Dostępne jest do 120 A z trzema fazami równoległymi, ograniczone do 10 sekund na aplikację, która obejmuje badania obwodu CT i współczynników na panele dystrybucyjne.
Q2.Czy można uruchomić partię automatycznie?
Całkowicie automatyczny tryb sprawdza wyniki, podczas gdy półautomatyczny i ręczny pozostają dostępne do sprawdzania pierwszego artykułu.
Q3.Czy współczynnik zwrotu jest rejestrowany?
Moduł mierzy wartość działania, wartość zwrotu, czas działania i czas zwrotu i automatycznie oblicza współczynnik zwrotu na podstawie tych wartości.
Q4.Jak chronić czułe przekaźniki przed przepływem?
Przed badaniem ustala się górną wartość graniczną na fazę; wydajność tej fazy jest następnie ograniczona do wartości granicznej przez cały bieg.
Q5.Jaka jest rozdzielczość czasu dla elementów natychmiastowych?
0.1 ms do 9999 s z dokładnością lepszą niż 0,1 ms, która rozwiązuje elementy natychmiastowego ruchu na tym samym rekordzie, jak i opóźnione etapy.
Kontrola konfiguracji
Poinformuj nas o typach paneli i poziomie prądu, który wstrzykujesz, a my potwierdzimy równoległe układy wyjściowe i przepływ pracy.
